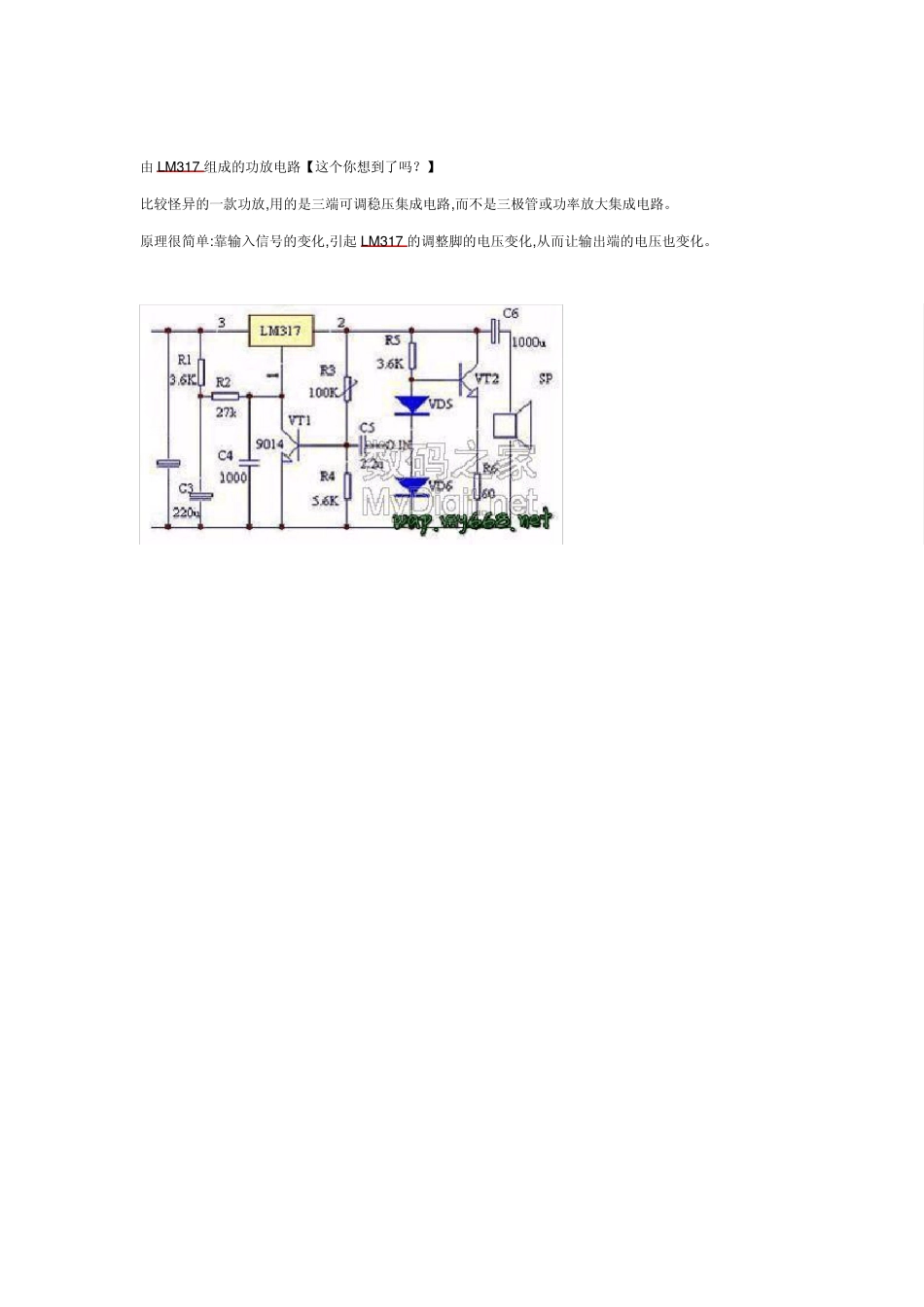

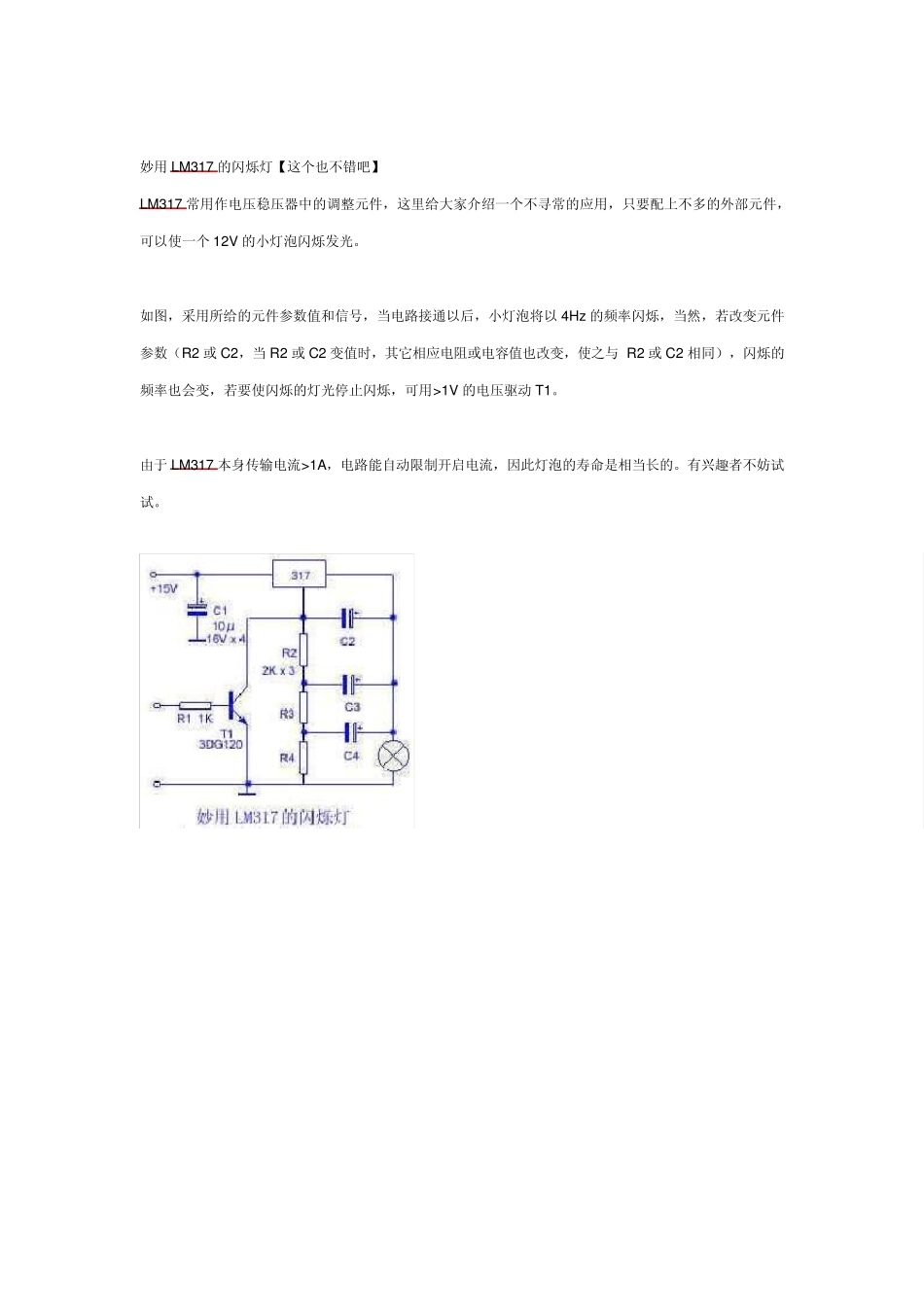

LM317 集成稳压电路【这个最常见】 LM317 是常见的可调集成稳压器，最大输出电流为2.2A，输出电压范围为1.25～37V。其接法如图。 1，2 脚之间为1.25V 电压基准。为保证稳压器的输出性能，R1 应小于 240 欧姆。改变 R2 阻值即可调整稳压电压值，如图电路R2 为4.7K 可调电阻时可以使电压在 1.25~30V 之间连续变化。D1，D2 用于保护LM317。C2 不能太大，太大IC 的短路保护可能会误动作，可以取 100uF。输出电压Vout=(R2/R1+1)*1.25V 由LM 317 组成的功放电路【这个你想到了吗？】 比较怪异的一款功放,用的是三端可调稳压集成电路,而不是三极管或功率放大集成电路。 原理很简单:靠输入信号的变化,引起 LM 317 的调整脚的电压变化,从而让输出端的电压也变化。 妙用LM317 的闪烁灯【这个也不错吧】 LM317 常用作电压稳压器中的调整元件，这里给大家介绍一个不寻常的应用，只要配上不多的外部元件，可以使一个12V 的小灯泡闪烁发光。 如图，采用所给的元件参数值和信号，当电路接通以后，小灯泡将以4Hz的频率闪烁，当然，若改变元件参数（R2 或 C2，当 R2 或 C2 变值时，其它相应电阻或电容值也改变，使之与 R2 或 C2 相同），闪烁的频率也会变，若要使闪烁的灯光停止闪烁，可用>1V 的电压驱动 T1。 由于 LM317 本身传输电流>1A，电路能自动限制开启电流，因此灯泡的寿命是相当长的。有兴趣者不妨试试。 用LM317 三端稳压集成块制作开关电源电路 常见的串联三端稳压集成电路，如LM7800、LM7900、LM3x x 系列，效率低，如LM7805 输入电源电压 10～15V 时，它的工作效率仅为 30％～50％；如将 LM7805 用于可调式稳压电源，那么其输入端电压可达 35V 左右，但工作效率就更低了。另外，LM7800 系列 TO～220 封装的产品，其自身不加散热片的允许功耗仅仅 1.5VA，加上理想散热片也只有 20VA。开关式稳压电源具有很高的工作效率，一般可达 60％～90％或以上，这里给出一款使用常见的LM317 制作的开关电源，其电路简单，性能可靠，值得大家一试。 电路的工作原理是，当电路工作开始瞬间，由于 LM317 尚未建立起工作条件，其输入端电压高于输出端，于是呈现低内阻状态而导通，储能电容 C2 上电压开始上升，同时，流过电感 L1 初级线圈的电流在 Ll 中建立磁场，当 C2 上电压达到设定值时，LM317 迅速呈现高内阻而近似断开，这时储存在 L1 电感中的磁场通过其次级线圈和 D1 向...
