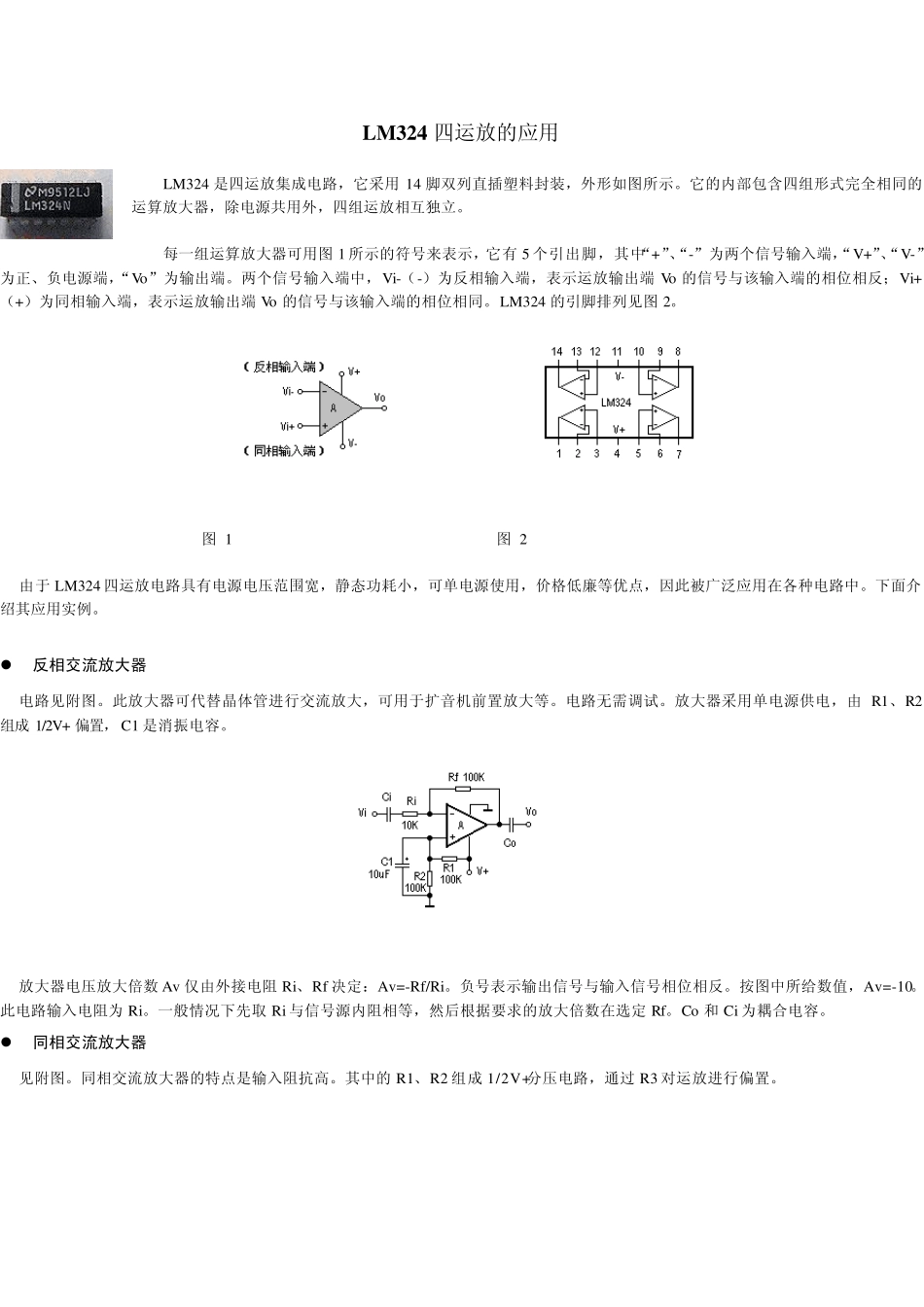

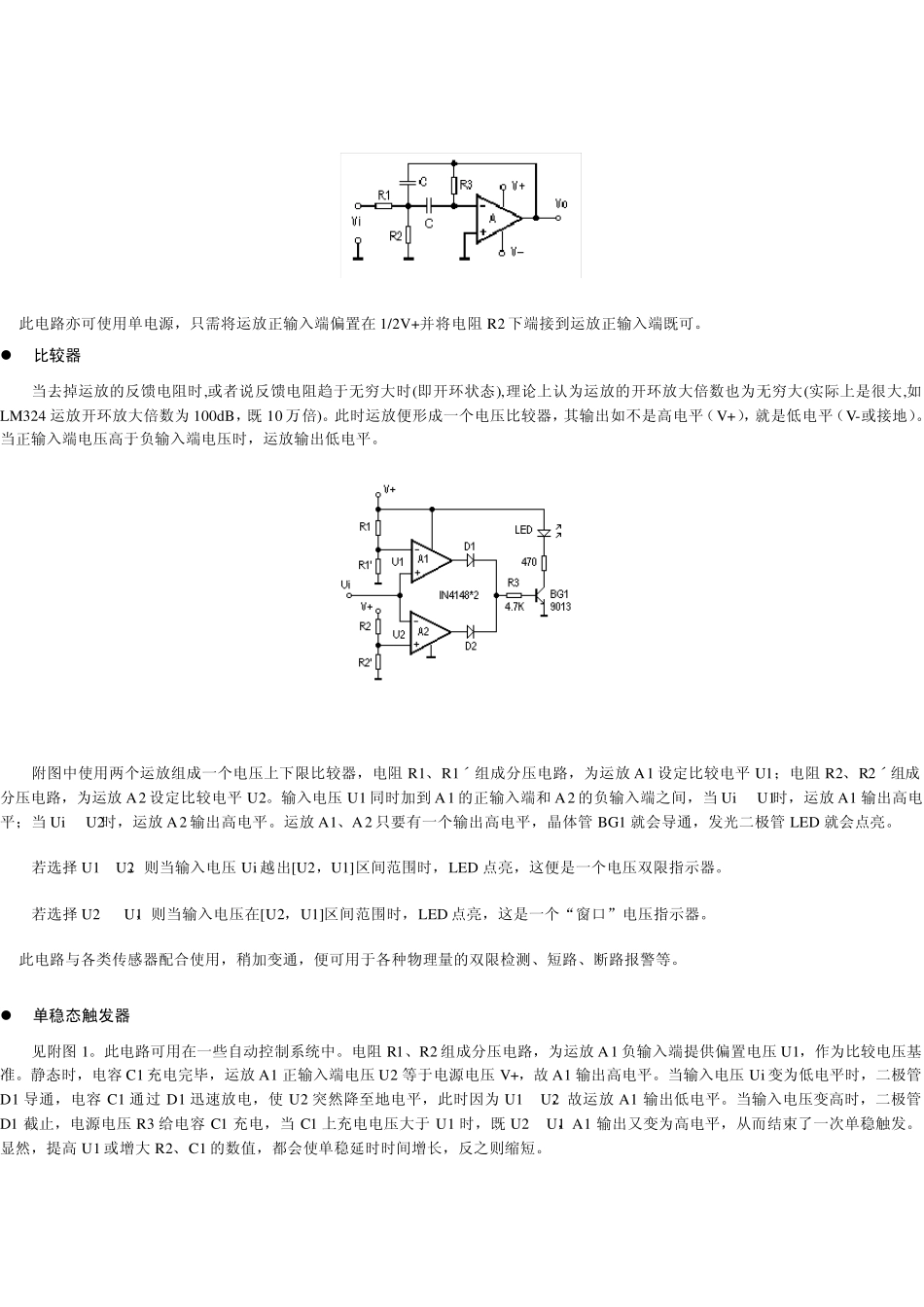

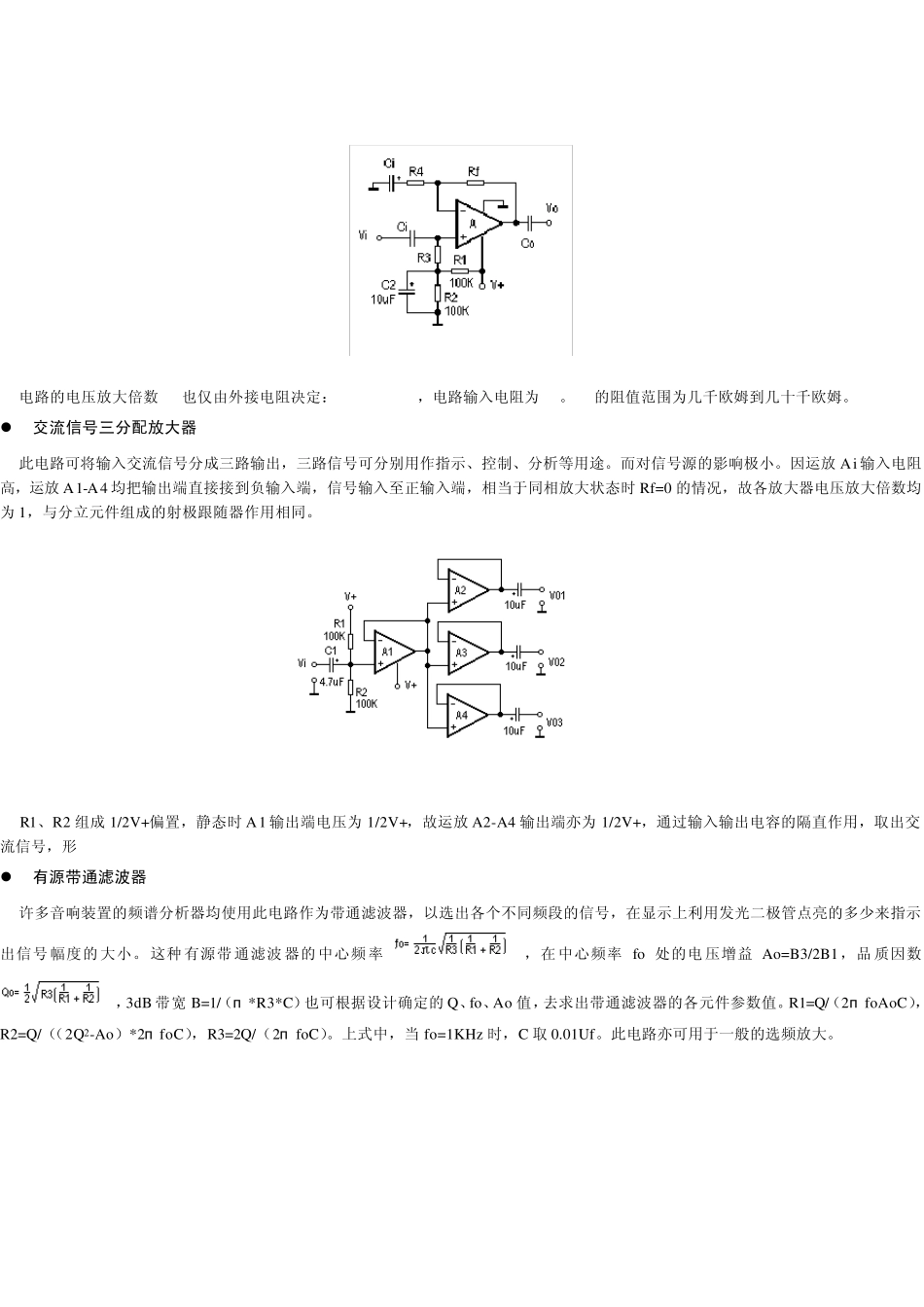

LM 324 四运放的应用 LM324 是四运放集成电路，它采用14 脚双列直插塑料封装，外形如图所示。它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。 每一组运算放大器可用图1 所示的符号来表示，它有5 个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo ”为输出端。两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端 Vo 的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端 Vo 的信号与该输入端的相位相同。LM324 的引脚排列见图2。 图 1 图 2 由于 LM324 四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。下面介绍其应用实例。 反相交流放大器 电路见附图。此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。电路无需调试。放大器采用单电源供电，由 R1、R2组成1/2V+ 偏置，C1 是消振电容。 放大器电压放大倍数 Av 仅由外接电阻 Ri、Rf 决定：Av =-Rf/Ri。负号表示输出信号与输入信号相位相反。按图中所给数值，Av =-10。此电路输入电阻为 Ri。一般情况下先取 Ri 与信号源内阻相等，然后根据要求的放大倍数在选定 Rf。Co 和 Ci 为耦合电容。 同相交流放大器 见附图。同相交流放大器的特点是输入阻抗高。其中的R1、R2 组成1/2V+分压电路，通过 R3 对运放进行偏置。 电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。R4的阻值范围为几千欧姆到几十千欧姆。 交流信号三分配放大器 此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途。而对信号源的影响极小。因运放Ai 输入电阻高，运放A1-A4 均把输出端直接接到负输入端，信号输入至正输入端，相当于同相放大状态时 Rf=0 的情况，故各放大器电压放大倍数均为1，与分立元件组成的射极跟随器作用相同。 R1、R2 组成1/2V+偏置，静态时 A1 输出端电压为1/2V+，故运放A2-A4 输出端亦为1/2V+，通过输入输出电容的隔直作用，取出交流信号，形 有源带通滤波器 许多音响装置的频谱分析器均使用此电路作为带通滤波器，以选出各个不同频段的信号，在显示上利用发光二极管点亮的多少来指示出信号幅度的大小。这种 有源带 通滤波 器的中心频 率 ，在 中心频率 fo 处的电压增益 Ao=B3/2B1，品 质因数 ，3dB 带宽 B=1...
