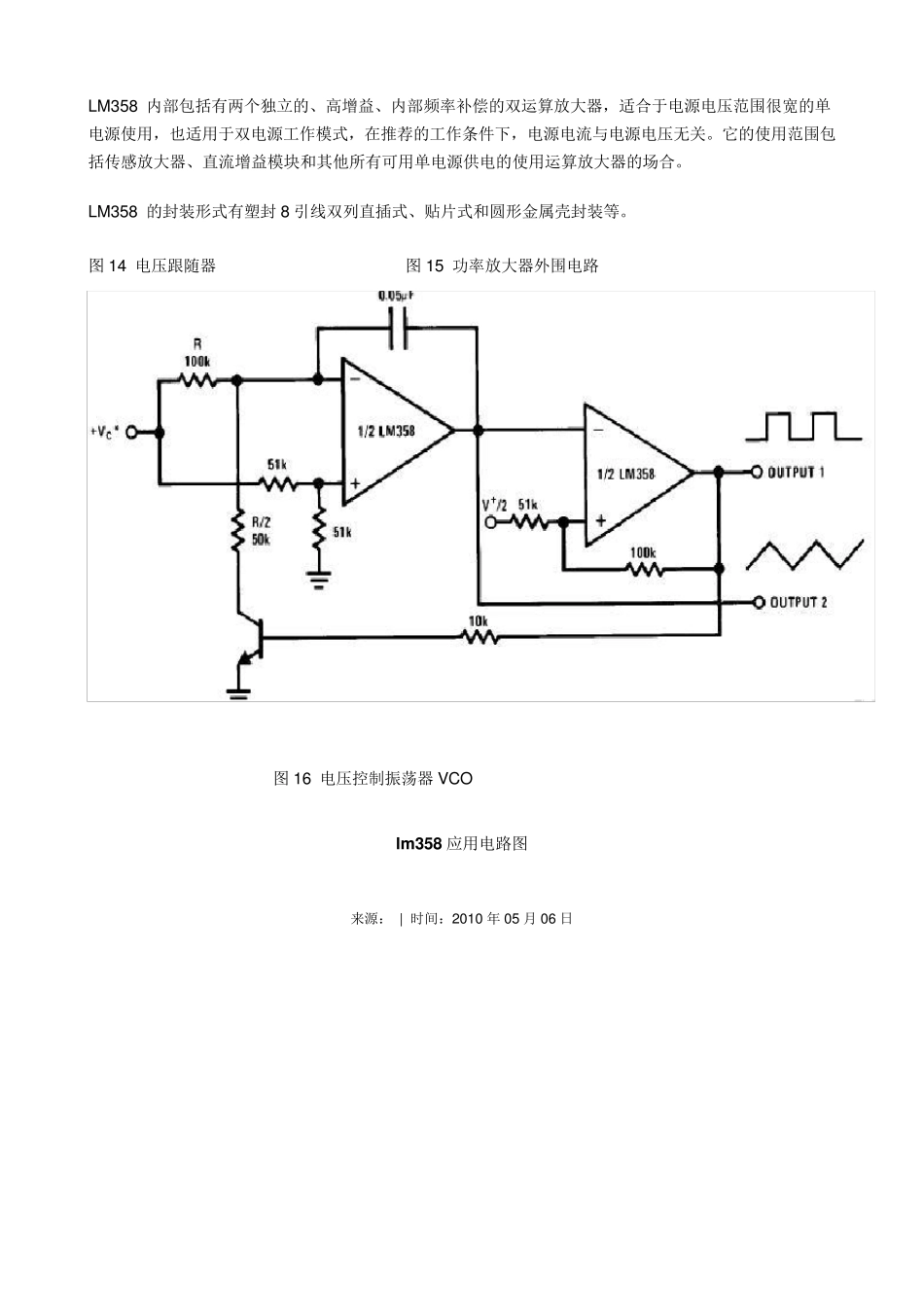

LM358 内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。 LM358 的封装形式有塑封 8 引线双列直插式、贴片式和圆形金属壳封装等。 图 14 电压跟随器 图 15 功率放大器外围电路 图 16 电压控制振荡器 VCO lm 358 应用电路图 来源： | 时间：2010 年 05 月 06 日 图4 直流耦合低通 RC 有源滤波器 图5 LED 驱动器 图6 TTL 驱动电路 图7 R C 有源带通滤波器 图8 Squarew ave 振荡器 图9 滞后比较器 图10 带通有源滤波器 图1 1 灯驱动程序 图1 2 电流监视器 图1 3 低漂移峰值检测器 图14 电压跟随器 图15 功率放大器外围电路 图16 电压控制振荡器VCO 图1 7 固定电流源 图1 8 脉冲发生器 图1 9 交流耦合反相放大器 图2 0 交流耦合非反相放大器 图2 1 可调增益仪表放大器 图2 2 直流放大器 图2 3 脉冲发生器 图2 4 桥式电流放大器 图2 5 引用差分输入信号 图26 直流差动放大器 LED-闪光器电路图 来源： | 时间：2010 年05 月06 日 图1 可以用一只双色发光二极管的闪光电路 图2 用二只发光二极管的闪光电路 图3 分立元件的 LED 闪光器电路图 图4 分立元件的 LED 闪光器路（负反馈型，稳定性好） 电源抑制比 100dB 图1 DIP塑封引脚图引脚功能 图2 圆形金属壳封装管脚图 图3 内部电路原理图 LM358 应用电路图： 图4 直流耦合低通 RC 有源滤波器 图5 LED 驱动器 图6 TTL 驱动电路 图7 RC 有源带通滤波器 图8 Squarewave 振荡器 图9 滞后比较器 图10 带通有源滤波器 图11 灯驱动程序 图12 电流监视器 图13 低漂移峰值检测器 图14 电压跟随器 图15 功率放大器外围电路 图16 电压控制振荡器 VCO 图17 固定电流源 图18 脉冲发生器 图19 交流耦合反相放大器 图20 交流耦合非反相放大器 图21 可调增益仪表放大器 图22 直流放大器 图23 脉冲发生器 图24 桥式电流放大器 图25 引用差分输入信号 lm 358 应用电路 2010-06-01 09:21:30| 分类： 电路原理分析 | 标签： |举报 |字号大中小 订阅 lm358 恒流源电路 lm358 电路原理图 LM358 内部包括有两...
