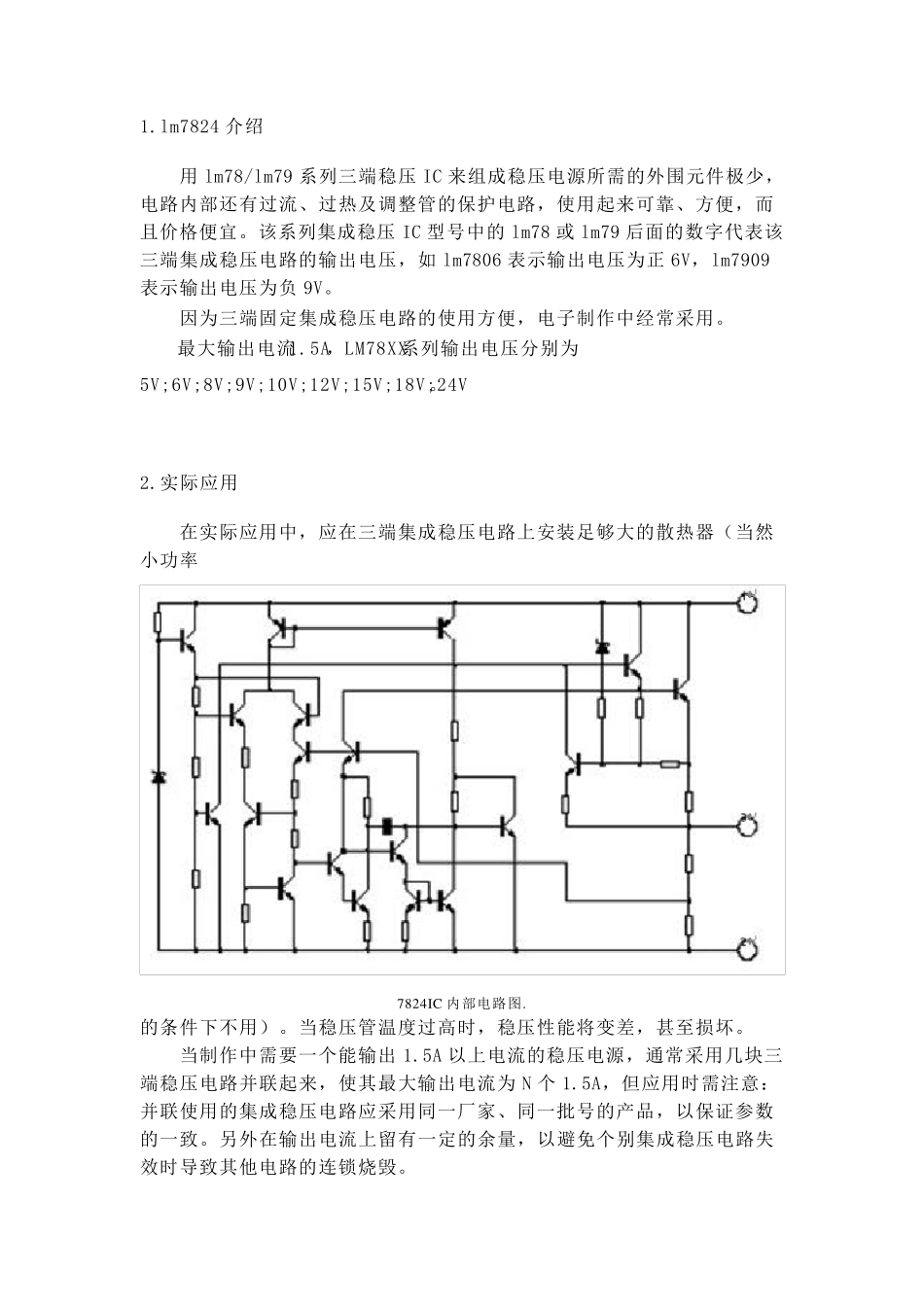

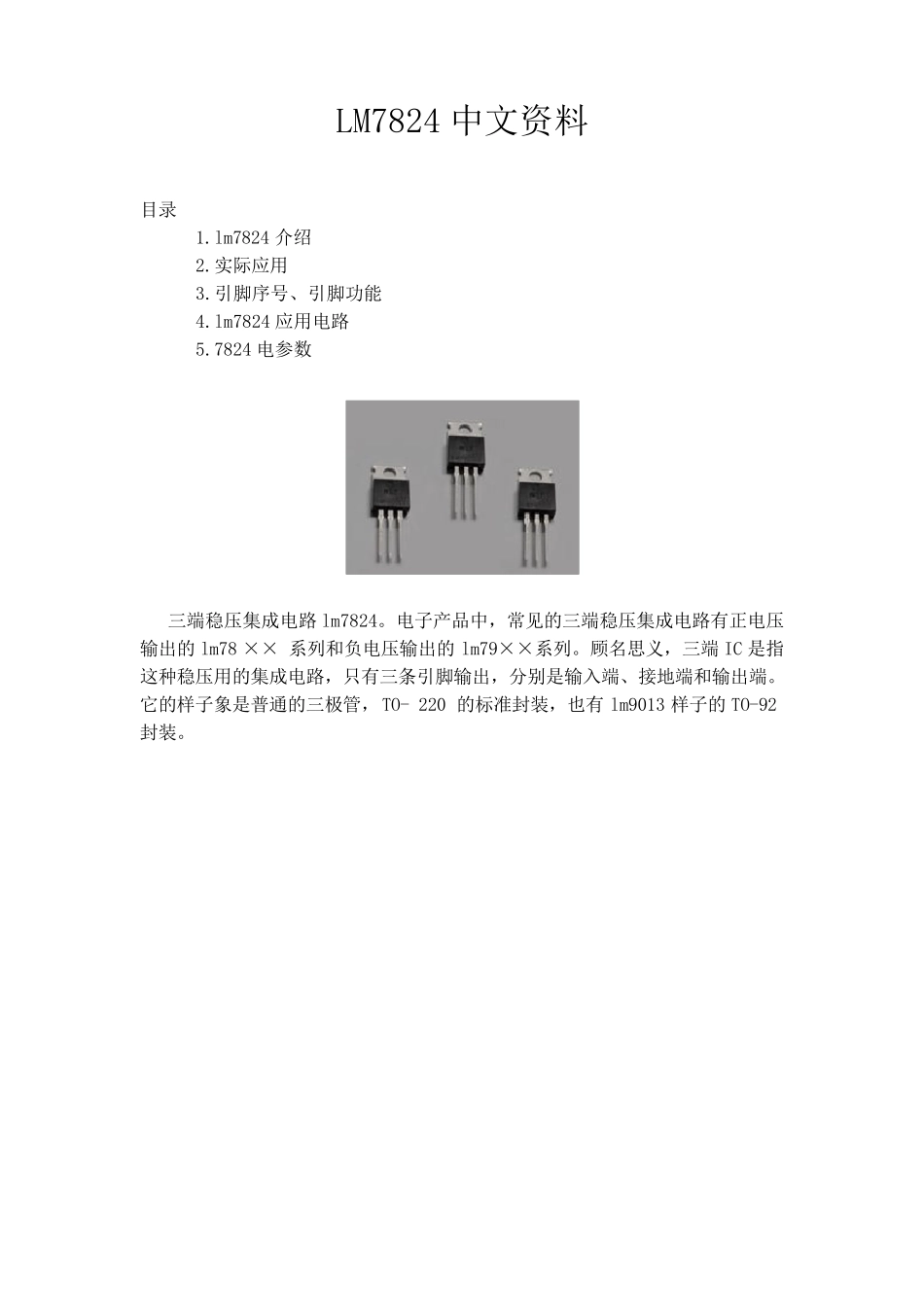

LM7824 中文资料 目录 1.lm7824 介绍 2.实际应用 3.引脚序号、引脚功能 4.lm7824 应用电路 5.7824 电参数 三端稳压集成电路lm7824。电子产品中，常见的三端稳压集成电路有正电压输出的lm78 ×× 系列和负电压输出的lm79××系列。顾名思义，三端IC 是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。它的样子象是普通的三极管，TO- 220 的标准封装，也有lm9013 样子的TO-92封装。 1.lm7824 介绍 用lm78/lm79 系列三端稳压IC 来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。该系列集成稳压IC 型号中的lm78 或 lm79 后面的数字代表该三端集成稳压电路的输出电压，如 lm7806 表示输出电压为正 6V，lm7909表示输出电压为负 9V。 因为三端固定集成稳压电路的使用方便，电子制作中经常采用。 最大输出电流1.5A，LM78XX系列输出电压分别为5V;6V;8V;9V;10V;12V;15V;18V;24V。 2.实际应用 在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率 7824IC 内部电路图. 的条件下不用）。当稳压管温度过高时，稳压性能将变差，甚至损坏。 当制作中需要一个能输出 1.5A 以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为 N 个 1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。 在lm78 ** 、lm79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。这两种封装的图形以及引脚序号、引脚功能如附图所示。 图中的引脚号标注方法是按照引脚电位从高到底的顺序标注的。这样标注便于记忆。引脚①为最高电位，③脚为最低电位，②脚居中。从图中可以看出，不论正压还是负压，②脚均为输出端。对于lm78**正压系列，输入是最高电位，自然是①脚，地端为最低电位，即③脚，如附图所示。对与 lm79**负压系列，输入为最低电位，自然是③脚，而地端为最高电位，即①脚，如附图所示。 3.引脚序号、引脚功能 此外，还应注意，散热片总是和最低电位的第③脚相连。这样在lm78**系列中，散热片和地相连接，而在lm79**系列中，散热片却和输入端相连接。 4.lm7824 应用电路 lm7824 典型应用电路图: lm78XX 系列集成稳压器的典型应...
