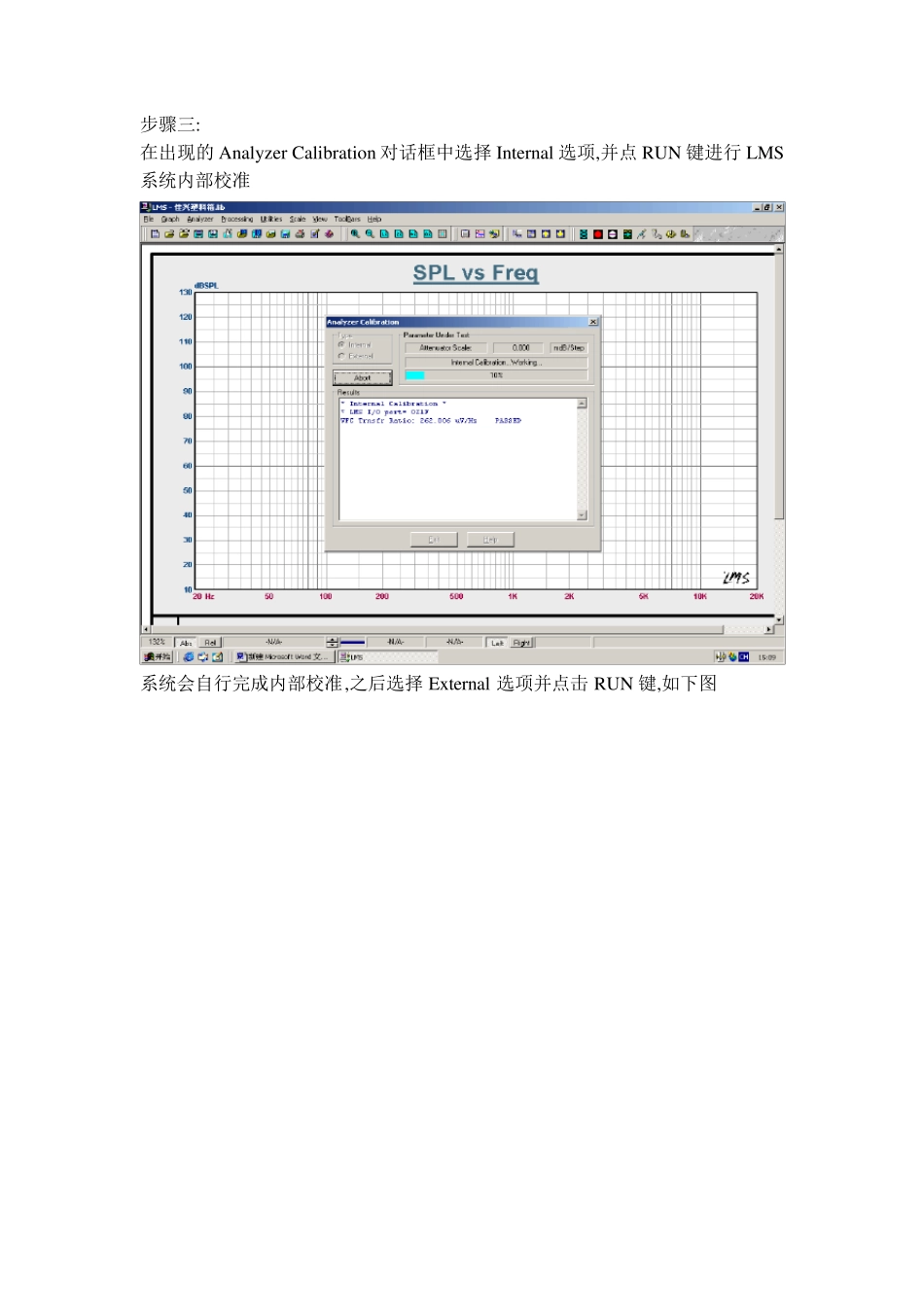

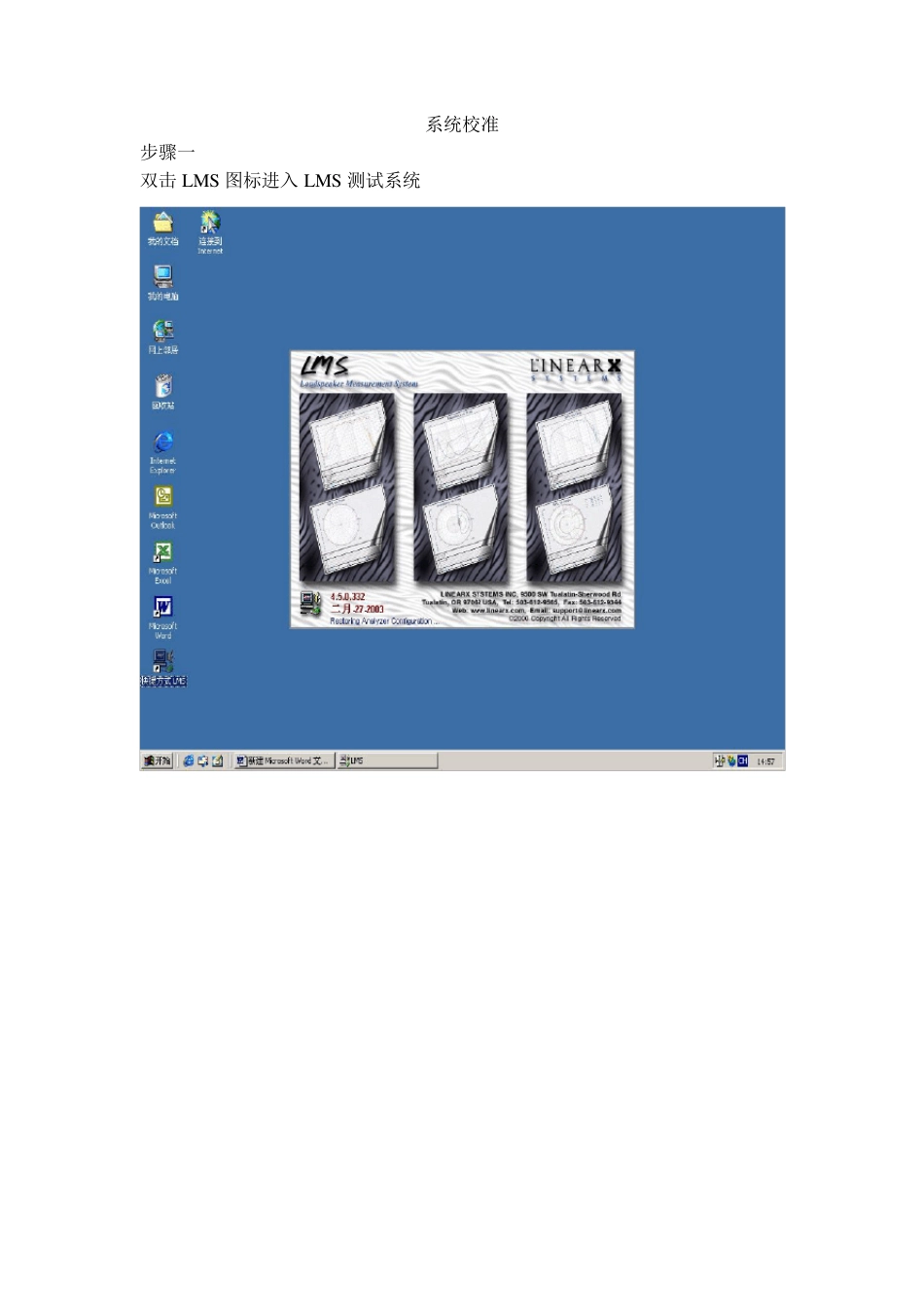

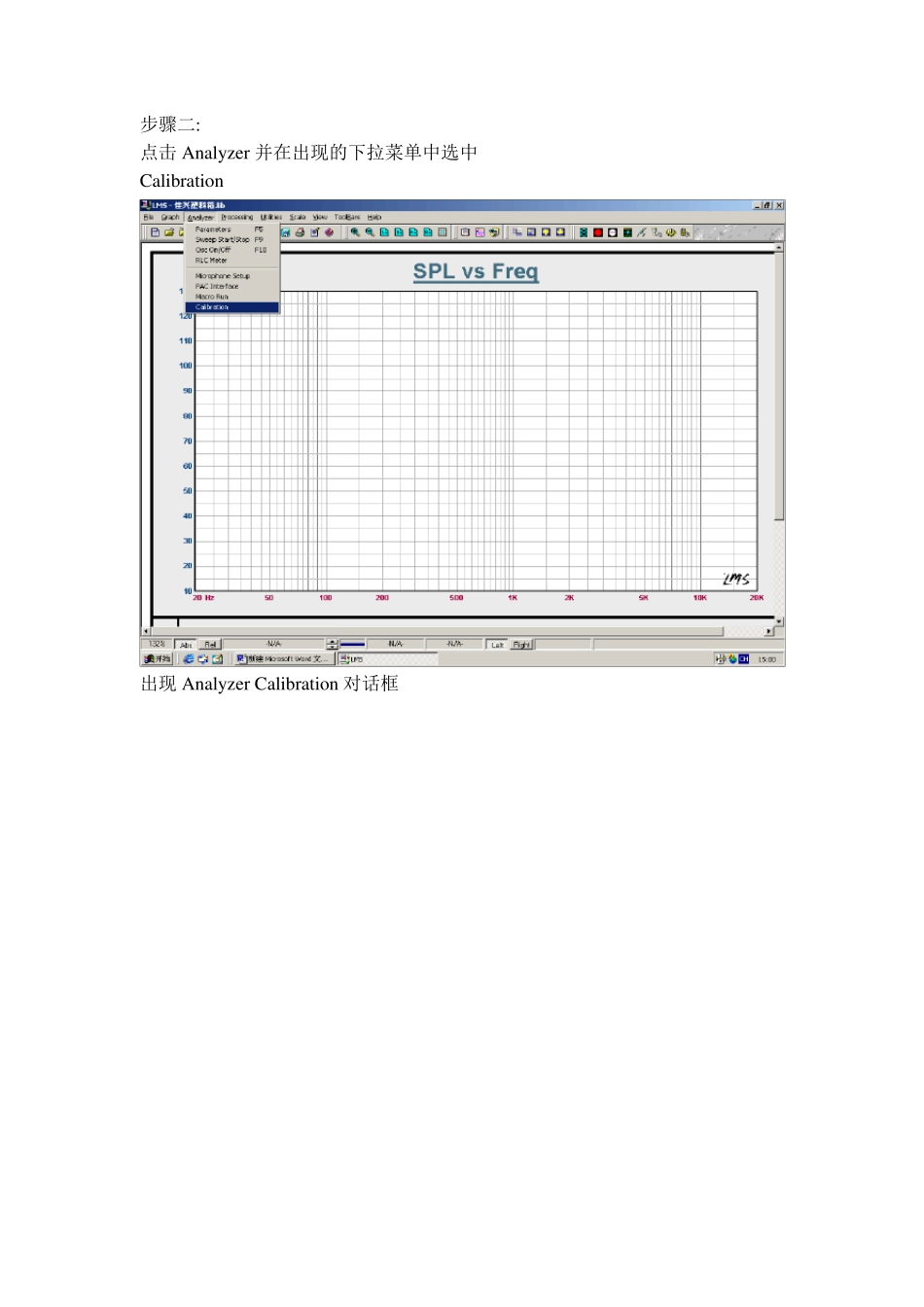

系统校准 步骤一 双击 LMS图标进入 LMS测试系统 步骤二: 点击Analyzer 并在出现的下拉菜单中选中Calibration出现Analyzer Calibration 对话框 步骤三: 在出现的 Analyzer Calibration 对话框中选择 Internal 选项,并点 RUN 键进行 LMS系统内部校准系统会自行完成内部校准,之后选择 External 选项并点击 RUN 键,如下图 步骤四: 待系统自行校准到%25 时,如下图点 O K 键,会出现下图 如上所示系统运行到%60 时,对接线缆中的 Qsc 和 Line In 接头点 OK 键 系统运行到%80 时候,对接连接线缆中的 Qsc 和 Microphone 接头,点 OK 键 校准完成,如果某写项目不能通过,请检查 15Pin 插头与卡上插座的连接是否紧密. 测试参数的快速设定 步骤一： 进入 LMS 测试系统，点击 Analyzer 选中 Parameters（或直接按 F5 即可）， 出现 Analyzer Parameters 对话框，如下图 步骤二： 在此对话框中 Ou tpu t Lev el 中设定测试的电压 Data 中设定测试项目 Sou rce 中中设定信号源 Data Cu rv e 中选择测试曲线的图层 分别在Lo Freq[HZ]和Hi Freq[HZ]中选择待测试喇叭所需的低频和高频的测试范围，在Point 中输入要求取样的点数，在Direction 中选择测试曲线的走势。 SPL 的测试 首先按照SPL 的测试方法接好连接线缆，从快速设置表中加载相应的测试条件如测试所需的电压和项目等。具体操作如下： 步骤一：新建立一个空白的文档，单击 File 如下图 选择 NEW 选项，便可出现一个新的文档 步骤二：点击File 选择Load Qu ickset File 选项我们可以在出现的Load Qu ickset File 对话框中选择待测试喇叭的阻抗值相应的文档（如 SPL 4Ohm.SET） 步骤三： 点击 Analyzer 在下拉菜单中选择 Parameters 出现 Analyzer Parameters 对话框 在此对话框中设定待测试喇叭所需条件 步骤四：按F6 键在出现的曲线库里双击要测试的曲线，如下图 最后按F9 进行测试，每次测试的曲线存入不同的层中。 IMP 的测试 按照IMP 的测试方法接好连接线缆，具体操作步骤如下： 步骤一：新建立一个空白的文档，单击 File 如下图选择 NEW 选项，便可出现一个新的文档 步骤二：点击File 选择Load Qu ickset File 选项我们可以在出现的Load Qu ickset File 对话框中选择待测试喇叭的阻抗值相应的文档（如 ZIMP2WIRE.SET） 步骤三： 点击 Analyzer 在下...
