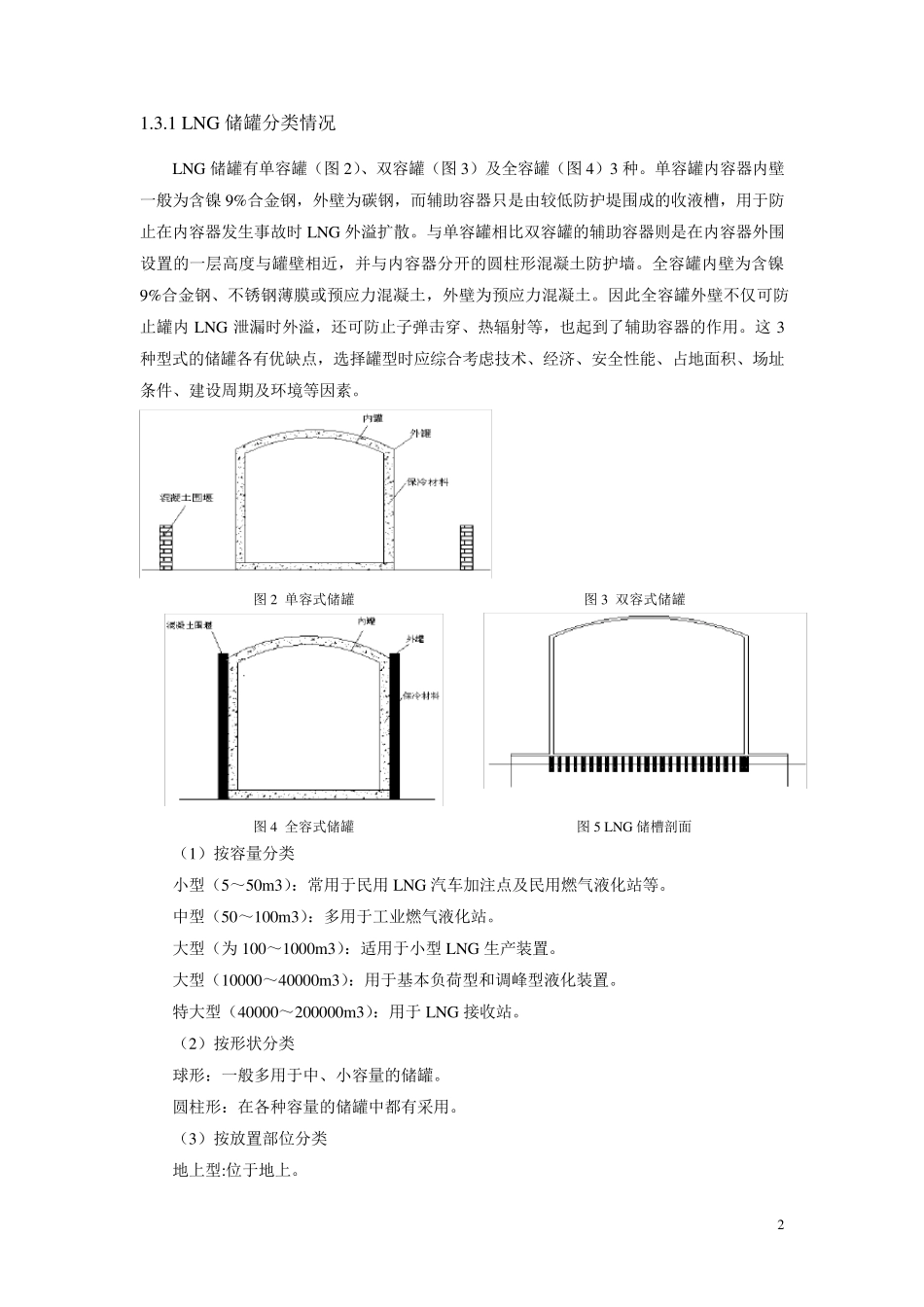

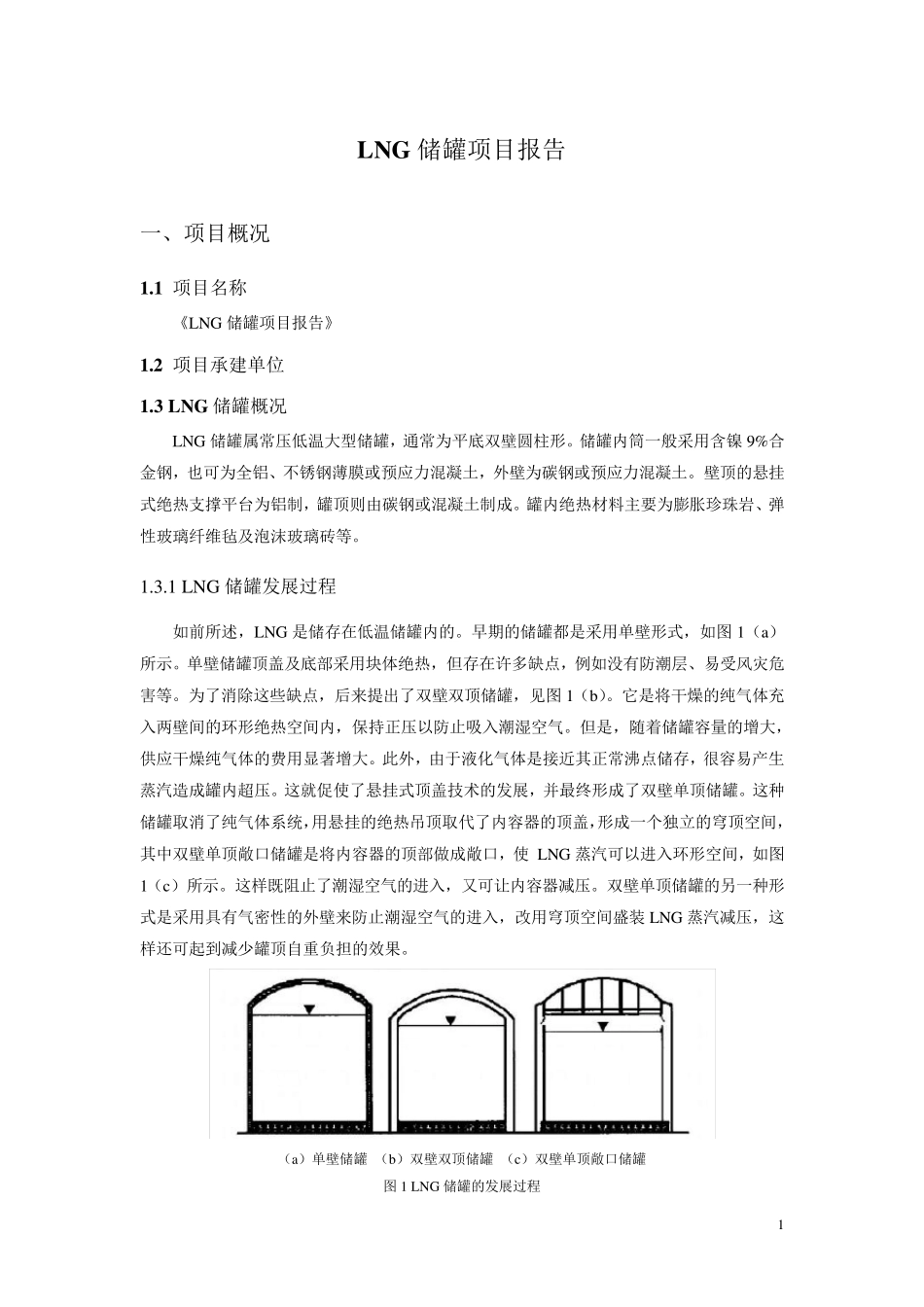

1 LNG 储罐项目报告 一、项目概况 1.1 项目名称 《LNG 储罐项目报告》 1.2 项目承建单位 1.3 LNG 储罐概况 LNG 储罐属常压低温大型储罐，通常为平底双壁圆柱形。储罐内筒一般采用含镍 9%合金钢，也可为全铝、不锈钢薄膜或预应力混凝土，外壁为碳钢或预应力混凝土。壁顶的悬挂式绝热支撑平台为铝制，罐顶则由碳钢或混凝土制成。罐内绝热材料主要为膨胀珍珠岩、弹性玻璃纤维毡及泡沫玻璃砖等。 1.3.1 LNG 储罐发展过程 如前所述，LNG 是储存在低温储罐内的。早期的储罐都是采用单壁形式，如图 1（a）所示。单壁储罐顶盖及底部采用块体绝热，但存在许多缺点，例如没有防潮层、易受风灾危害等。为了消除这些缺点，后来提出了双壁双顶储罐，见图 1（b）。它是将干燥的纯气体充入两壁间的环形绝热空间内，保持正压以防止吸入潮湿空气。但是，随着储罐容量的增大，供应干燥纯气体的费用显著增大。此外，由于液化气体是接近其正常沸点储存，很容易产生蒸汽造成罐内超压。这就促使了悬挂式顶盖技术的发展，并最终形成了双壁单顶储罐。这种储罐取消了纯气体系统，用悬挂的绝热吊顶取代了内容器的顶盖，形成一个独立的穹顶空间，其中双壁单顶敞口储罐是将内容器的顶部做成敞口，使 LNG 蒸汽可以进入环形空间，如图1（c）所示。这样既阻止了潮湿空气的进入，又可让内容器减压。双壁单顶储罐的另一种形式是采用具有气密性的外壁来防止潮湿空气的进入，改用穹顶空间盛装 LNG 蒸汽减压，这样还可起到减少罐顶自重负担的效果。 （a）单壁储罐 （b）双壁双顶储罐 （c）双壁单顶敞口储罐 图 1 LNG 储罐的发展过程 2 1.3.1 LNG 储罐分类情况 LNG 储罐有单容罐（图2）、双容罐（图3）及全容罐（图4）3 种。单容罐内容器内壁一般为含镍 9%合金钢，外壁为碳钢，而辅助容器只是由较低防护堤围成的收液槽，用于防止在内容器发生事故时 LNG 外溢扩散。与单容罐相比双容罐的辅助容器则是在内容器外围设置的一层高度与罐壁相近，并与内容器分开的圆柱形混凝土防护墙。全容罐内壁为含镍9%合金钢、不锈钢薄膜或预应力混凝土，外壁为预应力混凝土。因此全容罐外壁不仅可防止罐内 LNG 泄漏时外溢，还可防止子弹击穿、热辐射等，也起到了辅助容器的作用。这 3种型式的储罐各有优缺点，选择罐型时应综合考虑技术、经济、安全性能、占地面积、场址条件、建设周期及环境等因素。 图2 单容式储罐 图3 双容式储罐 图4 全容式储罐 ...
