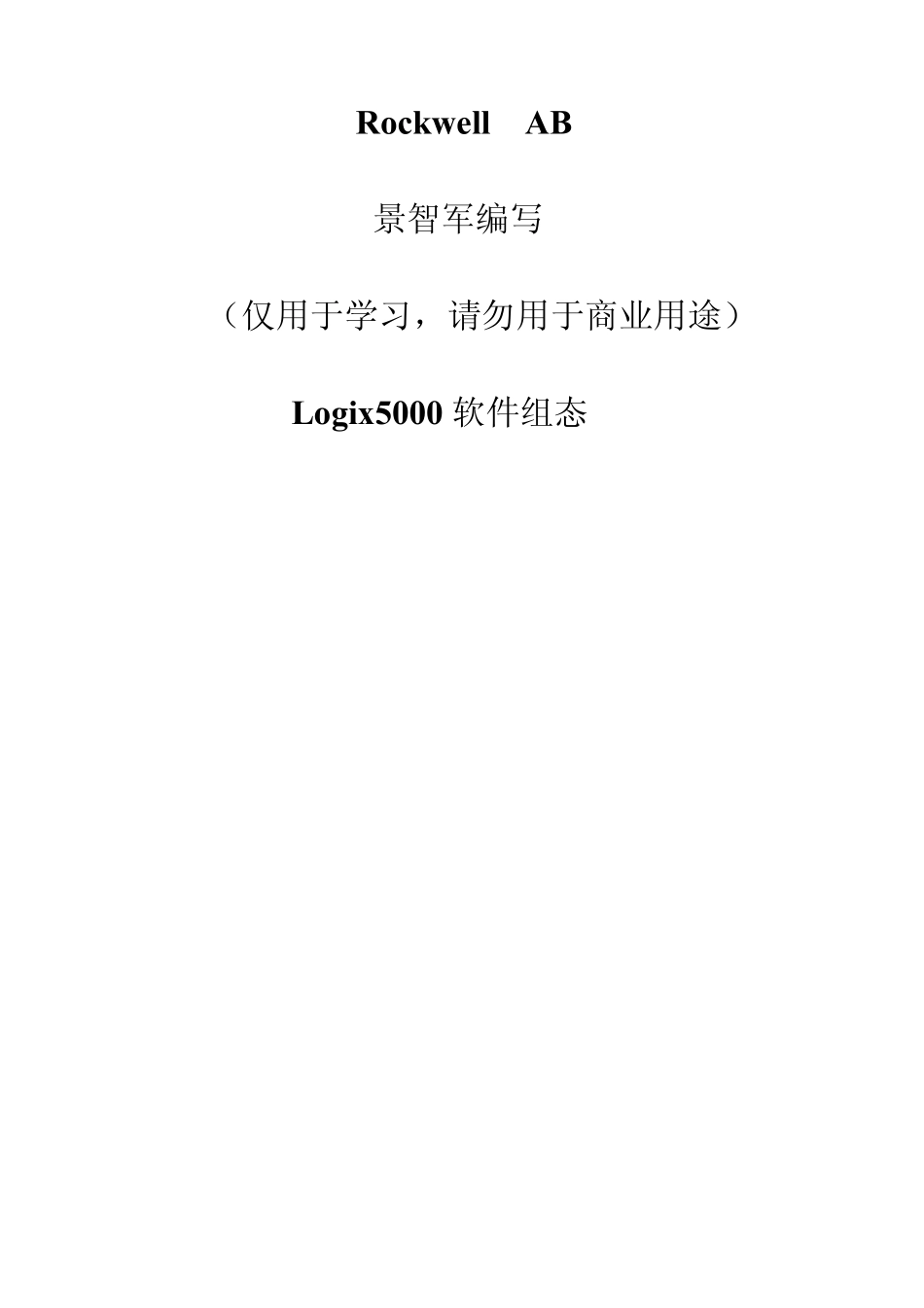

Rockwell AB 景智军编写 （仅用于学习，请勿用于商业用途） Logix5000 软件组态  打开RSLo gix 5000 编程软件 在实验的这一部分，打开RSLo gix 5000 编程软件，您就可以对 DEMO 处理器进行编程。 双击桌面上 RSLo gix 5000 的图标，打开RSLo gix 5000 软件。 显示 RSLo gix 5000 屏幕。  创建一个新的控制器文件 在实验的这一部分，您将创建第一个处理器文件。 1. 从 File 菜单选择 New，显示新的控制器对话框。 2. 从 Type 的下拉菜单中选择 1756-L62 ControlLogix5562 Controller。 3. 从 Revision 的下拉菜单中选择 15 选定编程使用的软件版本。 4. 在 Name 栏内键入‘Training’作为处理器的名字 。 5. 从 Chassis Type 的下拉菜单中选择 1756-A7 7-Slot ControlLogix Chassis 选定处理器所在机架的型号。 6. 从 Slot 的下拉菜单中选择 0，确定处理器安装在 0 号槽位。（ControlLogix 机架槽位编号由 0 开始编号，如 1756-A7,槽位编号是 0-6） 7. 在 Create In 栏内键入‘C:\RSLogix 5000\Projects\Labs’或点击 Browse 键定位地址目录。 8. 点击 OK。 控制器组织显示在 RSLogix 5000 视窗的左边，有一个叫 Controller Training的文件夹，到此您已经创建了第一个控制器文件，这时候，还没有 I/O，没有标签数据库，没有与控制器文件相关的逻辑。 控制器组织是控制器文件内容的图状表示法，画面由文件夹项目树和文件组成，文件中包含现在这个控制器文件中有关程序和数据的所有信息。项目树中缺省的主文件夹是：  Controller File Name – 包括控制器范围的标签、控制器故障处理程序和电源处理程序。  Tasks – 在这个文件夹中显示任务，每个任务都有各自带梯形图例程和程序范围标签的程序。  Trends -在这个文件夹中显示趋势图。  Data Ty pe – 显示预定义和用户定义的数据类型，用户定义的数据在这个文件夹中创建。  I/O 组态 – 包含有关此控制器文件的硬件组态信息，它拥有模块的层次，控制器用它来组态通信。 在每个文件夹的前面都有一个带+ 或－符号的小方框。+ 号代表文件夹是关闭的，点击它展开树状图可显示该文件夹中的文件，－号代表文件夹已经打开，可直接看到里面的内容。 点击鼠标右键弹出许多不同与前后操作有关的菜单，常常您可以发现这是从菜单条访问特性视窗或到菜单选项的捷径，...
