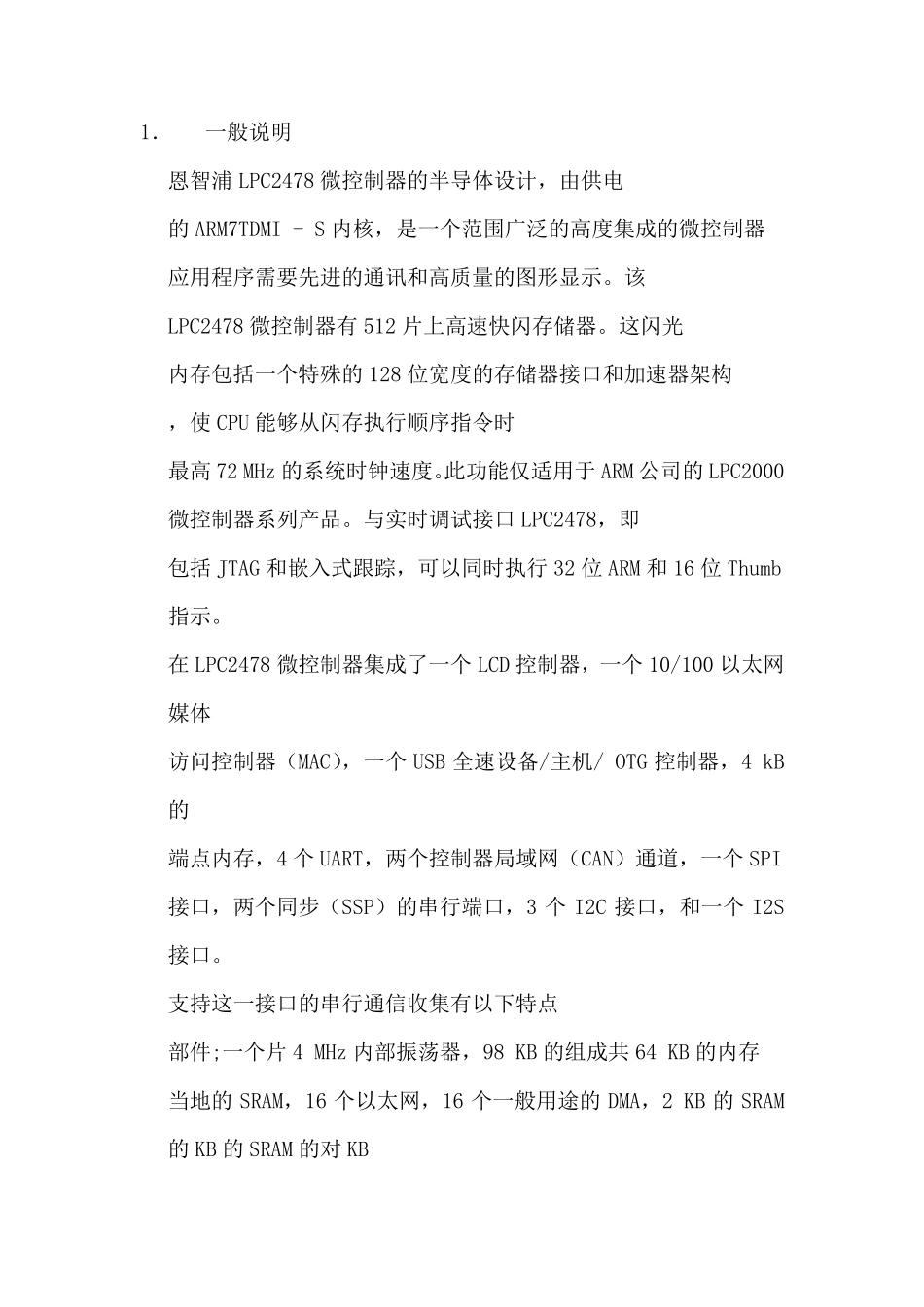

1． 一般说明 恩智浦LPC2478 微控制器的半导体设计，由供电 的ARM7TDMI - S 内核，是一个范围广泛的高度集成的微控制器 应用程序需要先进的通讯和高质量的图形显示。该 LPC2478 微控制器有 512 片上高速快闪存储器。这闪光 内存包括一个特殊的128 位宽度的存储器接口和加速器架构 ，使 CPU 能够从闪存执行顺序指令时 最高72 MHz 的系统时钟速度。此功能仅适用于 ARM 公司的LPC2000 微控制器系列产品。与实时调试接口 LPC2478，即 包括 JTAG 和嵌入式跟踪，可以同时执行 32 位 ARM 和16 位 Thumb 指示。 在 LPC2478 微控制器集成了一个LCD 控制器，一个10/100 以太网媒体 访问控制器（MAC），一个USB 全速设备/主机/ OTG 控制器，4 kB的 端点内存，4 个UART，两个控制器局域网（CAN）通道，一个SPI 接口，两个同步（SSP）的串行端口，3 个I2C 接口，和一个I2S接口。 支持这一接口的串行通信收集有以下特点 部件;一个片 4 MHz 内部振荡器，98 KB 的组成共 64 KB 的内存 当地的SRAM，16 个以太网，16 个一般用途的DMA，2 KB 的SRAM的KB 的SRAM 的对 KB 电池供电的SRAM，一个外部存储器控制器（EMC）的。这些特性使得 本装置适用于便携式电子产品优化和点式销售终端（POS）应用程序。 补充了许多串行通信控制器，多功能计时功能， 和记忆的功能是多方面的32 位定时器，一个10 位 ADC，10 位 DAC，两个PWM 单元， 以及多达 160 快速 GPIO 线路。在 LPC2478 的GPIO 引脚连接到 64 基于硬件的向量中断控制器（VIC）完成，这意味着这些外部输入可 产生边沿触发中断。所有这些特性使得 LPC2478 设备 特别适用于工业控制和医疗系统等。 2． 特点 က的ARM7TDMI - S 处理器，运行速度高达 72 兆赫。 က512 KB 的片上闪存程序存储器的在系统编程（ISP）和 在应用中编程（IAP）功能。闪存程序存储器的ARM 本地总线的高性能 CPU 的访问。 က98 KB 的片上 SRAM 包括： က64 kB 的SRAM 的基于 ARM 的高性能 CPU 访问本地总线。 က16 KB 的SRAM 的以太网接口。也可作为一般用途的SRAM。 က16 KB 的SRAM 的通用 DMA 的使用也可通过 USB。 က2 KB 的SRAM 数据存储供电电源域的实时时钟。 ကLCD 控制器，同时支持超扭曲向列（站）和薄膜 晶体管（TFT）显示器。 က专用的DMA 控制器。 က可选的显示分辨率（高达1024 × ...
