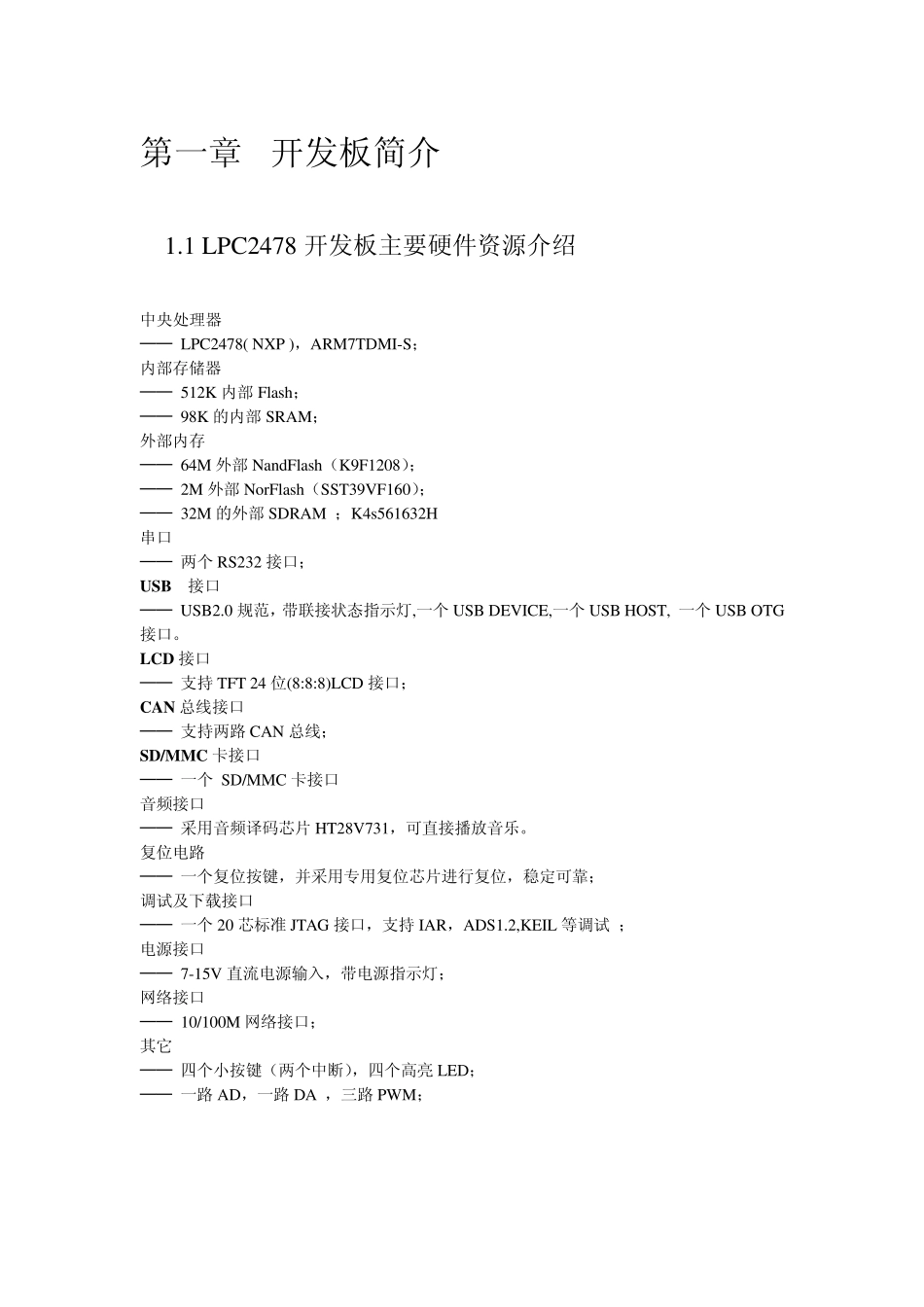

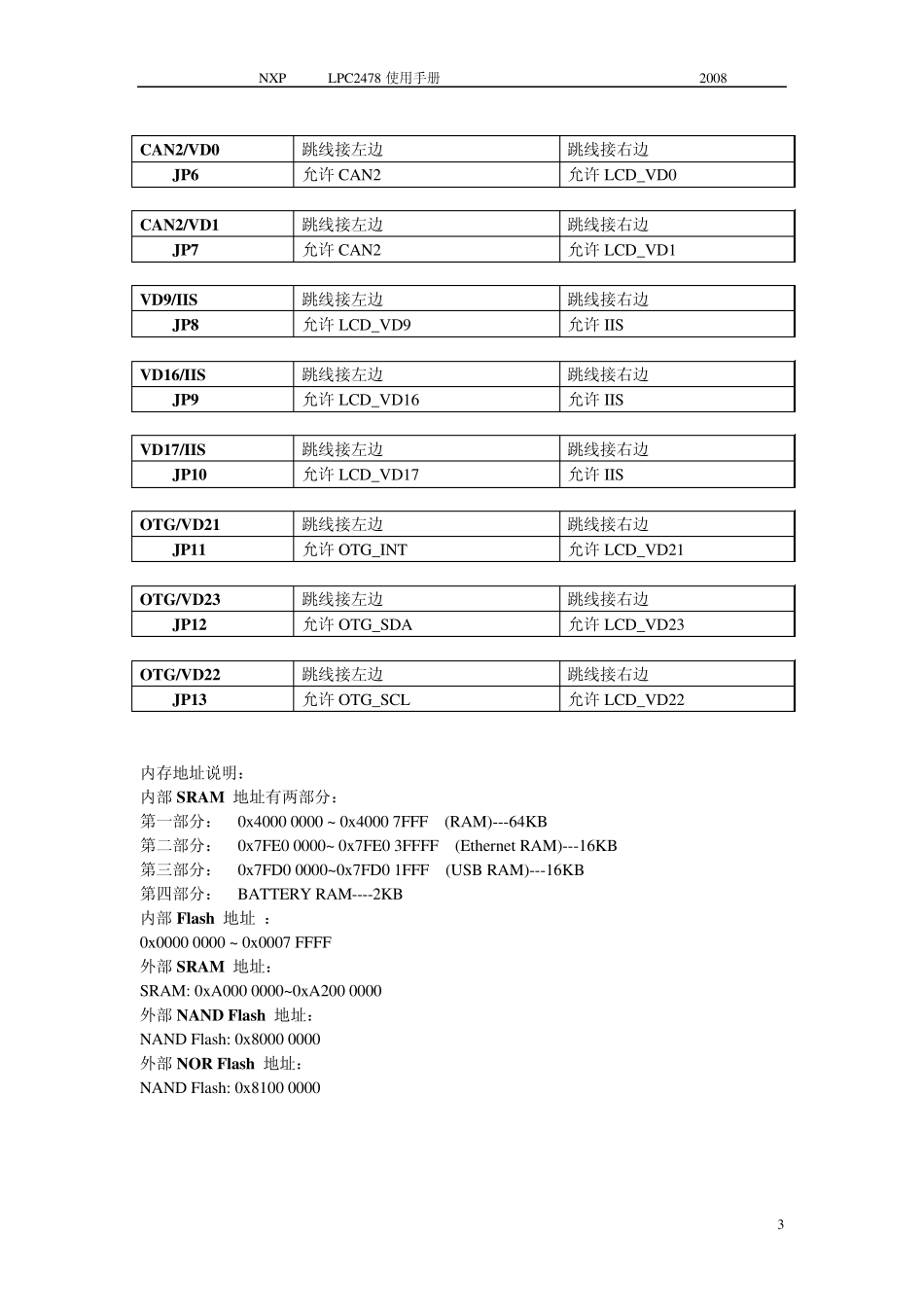

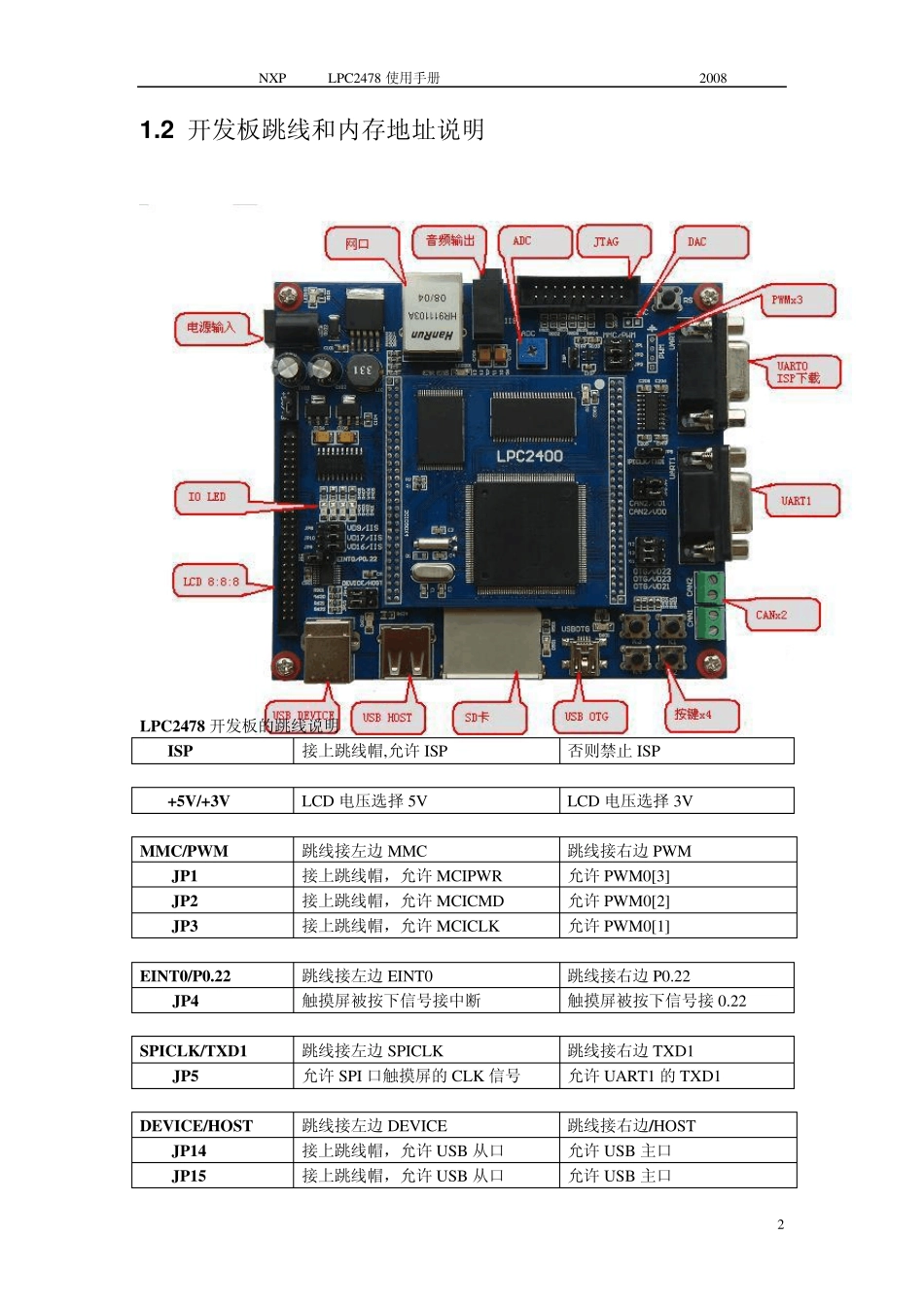

第一章 开发板简介 1.1 LPC2478 开发板主要硬件资源介绍 中央处理器 ── LPC2478( NXP )，ARM7TDMI-S； 内部存储器 ── 512K 内部 Flash； ── 98K 的内部 SRAM； 外部内存 ── 64M 外部 NandFlash（K9F1208）； ── 2M 外部 NorFlash（SST39VF160）； ── 32M 的外部 SDRAM ；K4s561632H 串口 ── 两个 RS232 接口； U SB 接口 ── USB2.0 规范，带联接状态指示灯,一个 USB DEVICE,一个 USB HOST, 一个 USB OTG接口。 LCD 接口 ── 支持 TFT 24 位(8:8:8)LCD 接口； CAN 总线接口 ── 支持两路 CAN 总线； SD/MMC 卡接口 ── 一个 SD/MMC 卡接口 音频接口 ── 采用音频译码芯片 HT28V731，可直接播放音乐。 复位电路 ── 一个复位按键，并采用专用复位芯片进行复位，稳定可靠； 调试及下载接口 ── 一个 20 芯标准 JTAG 接口，支持 IAR，ADS1.2,KEIL 等调试 ； 电源接口 ── 7-15V 直流电源输入，带电源指示灯； 网络接口 ── 10/100M 网络接口； 其它 ── 四个小按键（两个中断），四个高亮 LED； ── 一路 AD，一路 DA ，三路 PWM； NXP LPC2478 使用手册 2008 2 1 .2 开发板跳线和内存地址说明 LPC2478 开发板的跳线说明 ISP 接上跳线帽,允许 ISP 否则禁止 ISP +5V/+3V LCD 电压选择 5V LCD 电压选择 3V MMC/PWM 跳线接左边 MMC 跳线接右边 PWM JP1 接上跳线帽，允许 MCIPWR 允许 PWM0[3] JP2 接上跳线帽，允许 MCICMD 允许 PWM0[2] JP3 接上跳线帽，允许 MCICLK 允许 PWM0[1] EINT0/P0.22 跳线接左边 EINT0 跳线接右边 P0.22 JP4 触摸屏被按下信号接中断 触摸屏被按下信号接0.22 SPICLK/TXD1 跳线接左边 SPICLK 跳线接右边 TXD1 JP5 允许 SPI 口触摸屏的CLK 信号 允许 UART1 的TXD1 DEVICE/HOST 跳线接左边 DEVICE 跳线接右边/HOST JP14 接上跳线帽，允许 USB 从口 允许 USB 主口 JP15 接上跳线帽，允许 USB 从口 允许 USB 主口 NXP LPC2478 使用手册 2008 3 CAN2/VD0 跳线接左边 跳线接右边 JP6 允许CAN2 允许LCD_VD0 CAN2/VD1 跳线接左边 跳线接右边 JP7 允许CAN2 允许LCD_VD1 VD9/IIS 跳线接左边 跳线接右边 JP8 允许LCD_VD9 允许IIS VD16/IIS 跳线接左边 跳线接右边 JP9 允许LCD_VD16 允...
