LTE基站传输带宽配置分析VIP免费

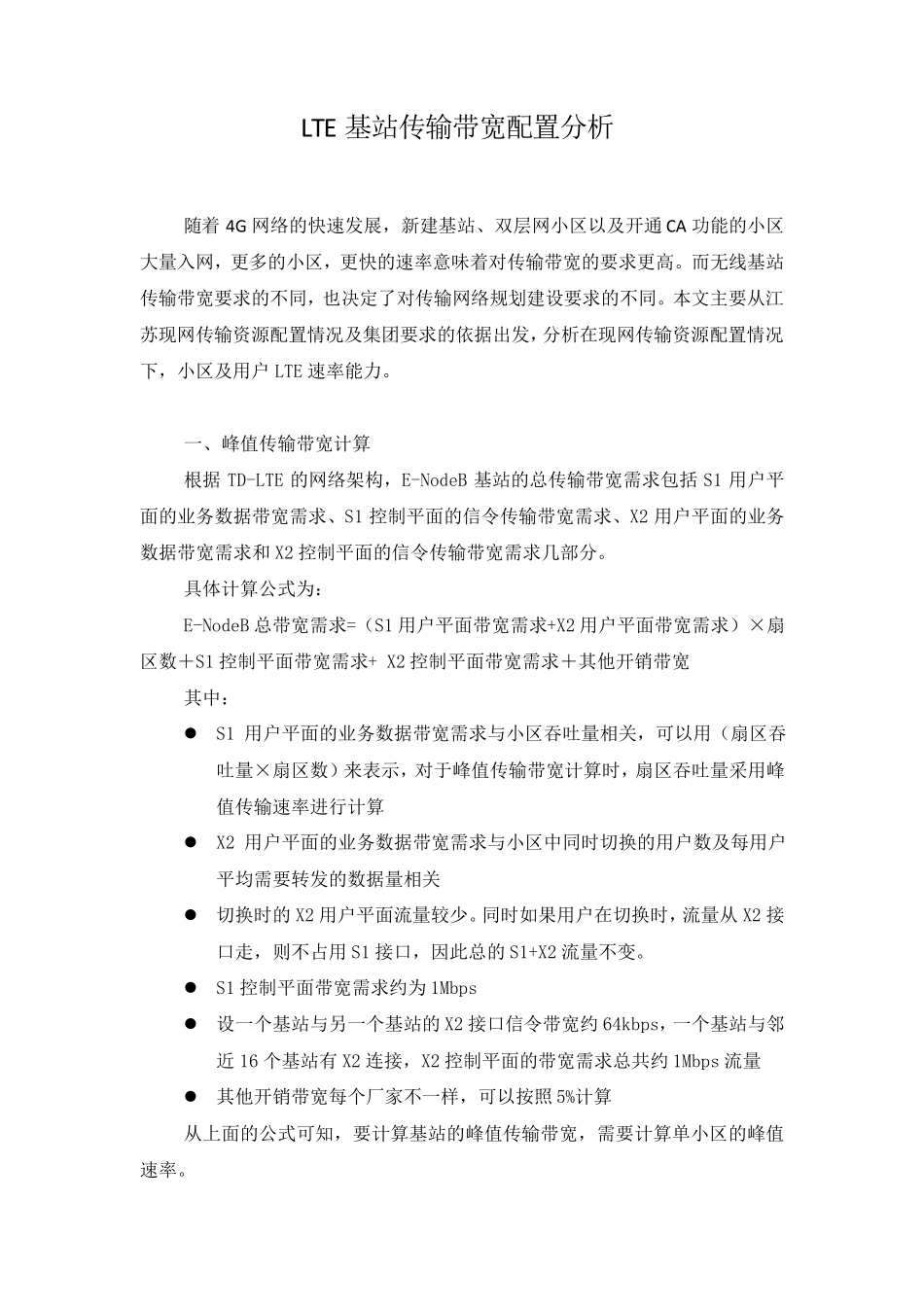

LTE 基站传输带宽配置分析 随着4G 网络的快速发展，新建基站、双层网小区以及开通CA 功能的小区大量入网，更多的小区，更快的速率意味着对传输带宽的要求更高。而无线基站传输带宽要求的不同，也决定了对传输网络规划建设要求的不同。本文主要从江苏现网传输资源配置情况及集团要求的依据出发，分析在现网传输资源配置情况下，小区及用户LTE 速率能力。 一、峰值传输带宽计算 根据TD-LTE 的网络架构，E-NodeB 基站的总传输带宽需求包括S1 用户平面的业务数据带宽需求、S1 控制平面的信令传输带宽需求、X2 用户平面的业务数据带宽需求和X2 控制平面的信令传输带宽需求几部分。 具体计算公式为： E-NodeB 总带宽需求=（S1 用户平面带宽需求+X2 用户平面带宽需求）×扇区数＋S1 控制平面带宽需求+ X2 控制平面带宽需求＋其他开销带宽 其中：  S1 用户平面的业务数据带宽需求与小区吞吐量相关，可以用（扇区吞吐量×扇区数）来表示，对于峰值传输带宽计算时，扇区吞吐量采用峰值传输速率进行计算  X2 用户平面的业务数据带宽需求与小区中同时切换的用户数及每用户平均需要转发的数据量相关  切换时的X2 用户平面流量较少。同时如果用户在切换时，流量从X2 接口走，则不占用S1 接口，因此总的S1+X2 流量不变。  S1 控制平面带宽需求约为1Mbps  设一个基站与另一个基站的X2 接口信令带宽约64kbps，一个基站与邻近16 个基站有X2 连接，X2 控制平面的带宽需求总共约1Mbps 流量  其他开销带宽每个厂家不一样 ，可以按 照 5%计算 从上 面的公式可知 ，要计算基站的峰值传输带宽，需要计算单 小区的峰值速率。 对于20MHz 带宽，调制方式为64QAM 的情况下，每一个子帧时隙单流承载bit 数为：RB 总数×[每RB 的子载波数×(子帧内符号数 - 控制符号数) - RS数] ×调制阶数 ×码率=71280bit； 每一个DwPTS 时隙单流承载业务 bit 数为：RB 总数×[每RB 的子载波数×(DwPTS 内符号数 - 控制符号数) - RS 数]×调制阶数 *码率=47520bit ； 这样，若 3:1 时隙配比，2×2 MIMO，则 20MHz 带宽单小区下行峰值带宽为104.544Mbps。 根据如上计算结果，一个TD-LTE 基站的峰值传输带宽需求可以按照下表计算： BBU 总容量 S1+X2 用户面流量 S1 控制面流量 X2 控制面流量 BBU 总带宽 承载带宽（5%开销） 3x20MHz 小区(S111) 3x104.544 3 Mbps 1 Mbps ...
