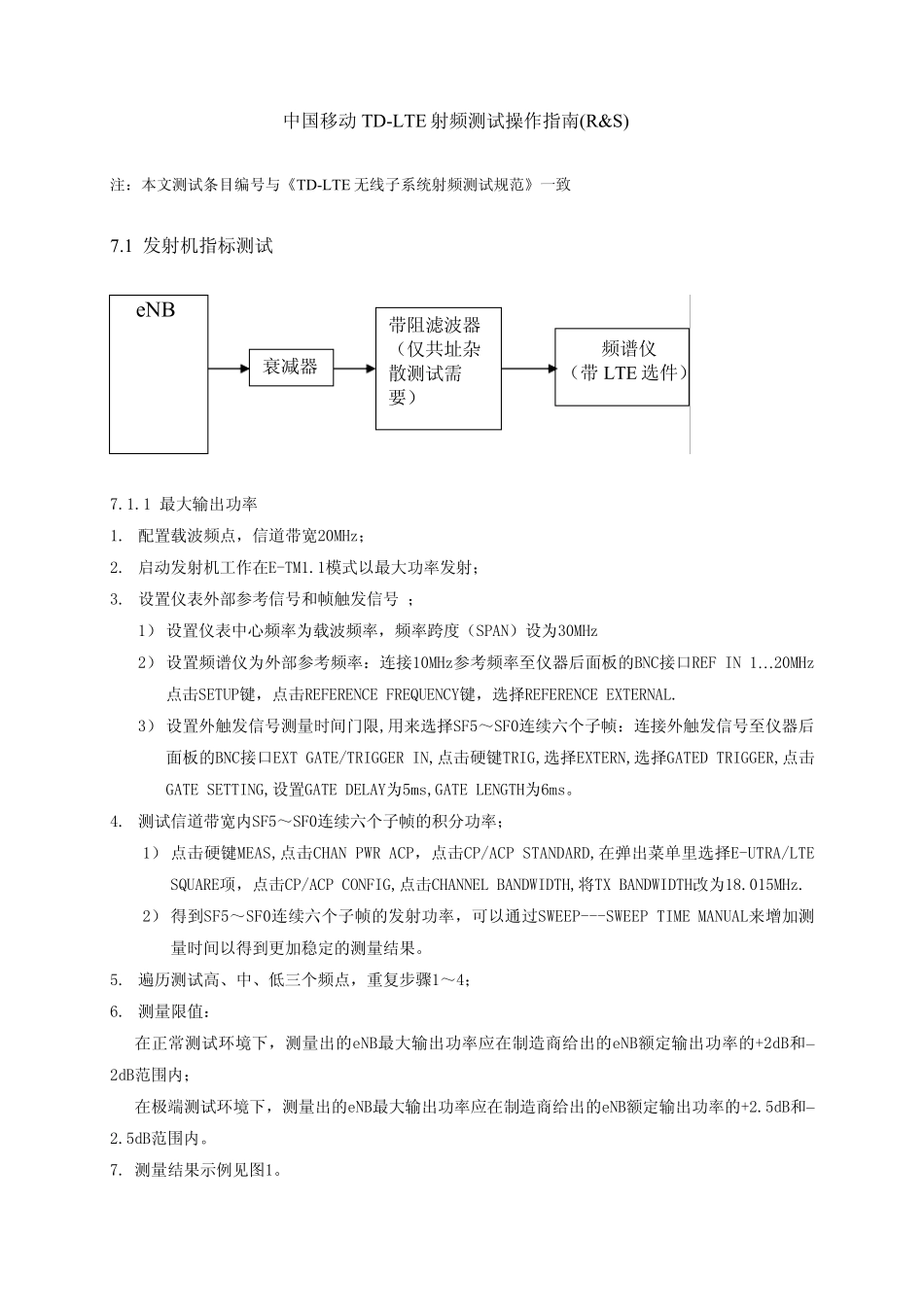

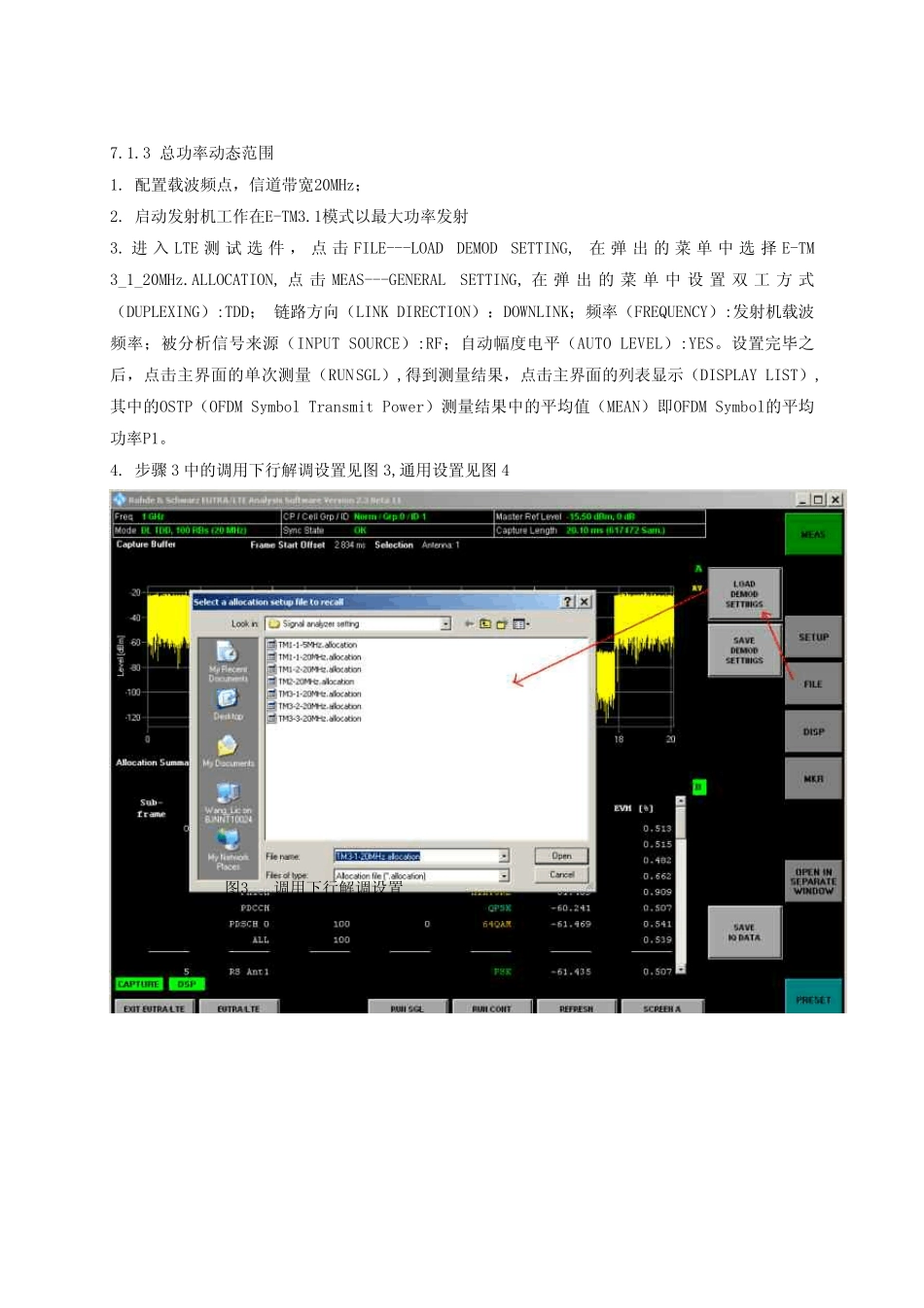

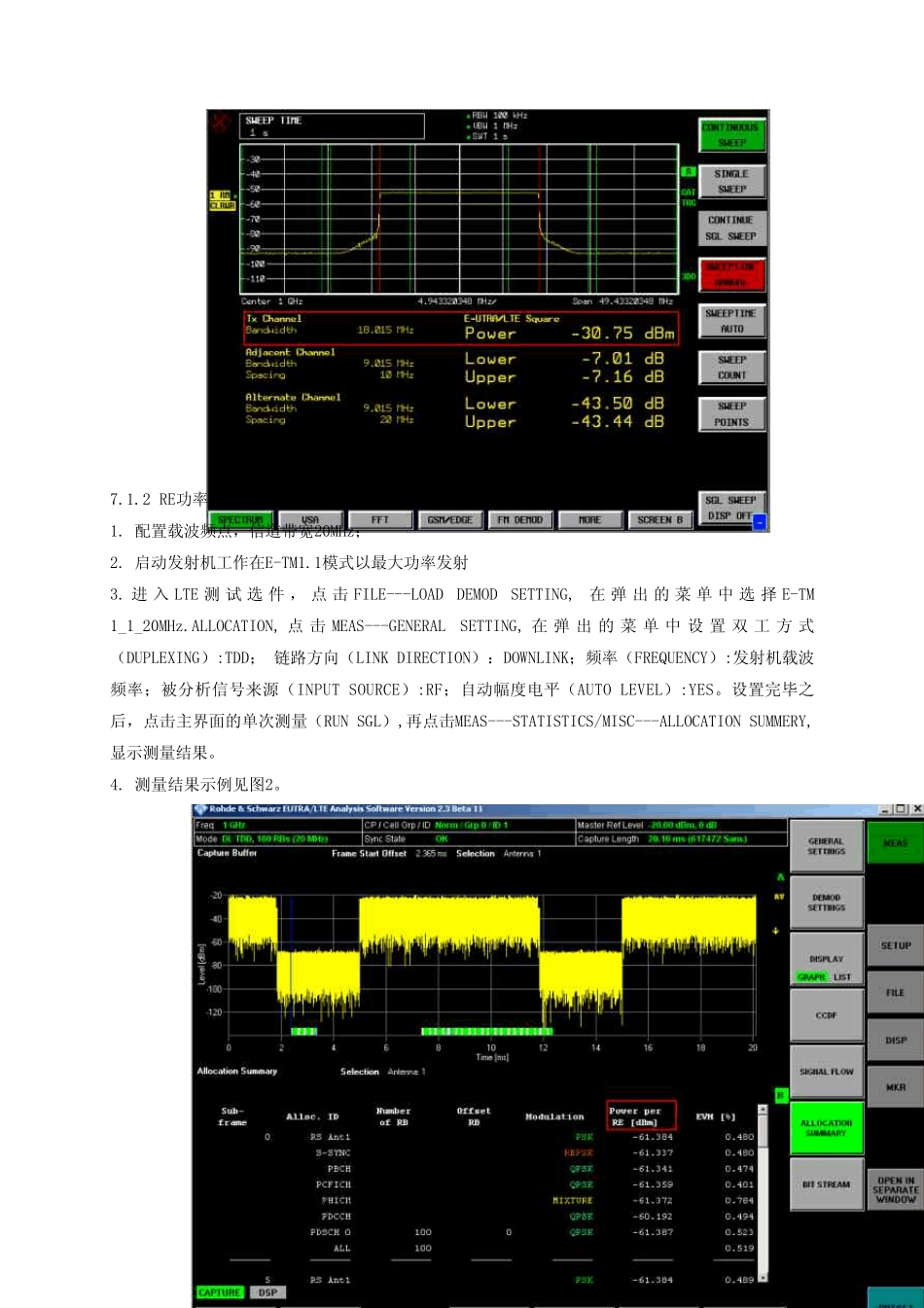

中国移动TD-LTE 射频测试操作指南(R&S) 注：本文测试条目编号与《TD-LTE 无线子系统射频测试规范》一致7.1 发射机指标测试7.1.1 最大输出功率1. 配置载波频点，信道带宽20MHz；2. 启动发射机工作在E-TM1.1模式以最大功率发射；3. 设置仪表外部参考信号和帧触发信号；1）设置仪表中心频率为载波频率，频率跨度（SPAN）设为30MHz2）设置频谱仪为外部参考频率：连接10MHz参考频率至仪器后面板的BNC接口REF IN 1…20MHz点击SETUP键，点击REFERENCE FREQUENCY键，选择REFERENCE EXTERNAL.3）设置外触发信号测量时间门限,用来选择SF5～SF0连续六个子帧：连接外触发信号至仪器后面板的BNC接口EXT GATE/TRIGGER IN,点击硬键TRIG,选择EXTERN,选择GATED TRIGGER,点击GATE SETTING,设置GATE DELAY为5ms,GATE LENGTH为6ms。4. 测试信道带宽内SF5～SF0连续六个子帧的积分功率；1）点击硬键MEAS,点击CHAN PWR ACP，点击CP/ACP STANDARD,在弹出菜单里选择E-UTRA/LTESQUARE项，点击CP/ACP CONFIG,点击CHANNEL BANDWIDTH,将TX BANDWIDTH改为18.015MHz.2）得到SF5～SF0连续六个子帧的发射功率，可以通过SWEEP---SWEEP TIME MANUAL来增加测量时间以得到更加稳定的测量结果。5. 遍历测试高、中、低三个频点，重复步骤1～4；6. 测量限值：在正常测试环境下，测量出的eNB最大输出功率应在制造商给出的eNB额定输出功率的+2dB和–2dB范围内；在极端测试环境下，测量出的eNB最大输出功率应在制造商给出的eNB额定输出功率的+2.5dB和–2.5dB范围内。7. 测量结果示例见图1。频谱仪（带LTE 选件）eNB衰减器带阻滤波器（仅共址杂散测试需要）图1 最大输出功率测试结果7.1.2 RE功率控制动态范围1. 配置载波频点，信道带宽20MHz；2. 启动发射机工作在E-TM1.1模式以最大功率发射3. 进入LTE 测试选件，点击FILE---LOADDEMODSETTING,在弹出的菜单中选择E-TM1_1_20MHz.ALLOCATION, 点击MEAS---GENERALSETTING, 在弹出的菜单中设置双工方式（DUPLEXING）:TDD；链路方向（LINK DIRECTION）：DOWNLINK；频率（FREQUENCY）:发射机载波频率；被分析信号来源（INPUT SOURCE）:RF；自动幅度电平（AUTO LEVEL）:YES。设置完毕之后，点击主界面的单次测量（RUN SGL）,再点击MEAS---STATISTICS/MISC---ALLOCATION SUMMERY,显示测量结果。4. 测量结果示例见图2。图2RE功率测量结果示图7.1.3 总功率动态范围1. 配置载波频点，信道带宽20MHz；2. 启...
