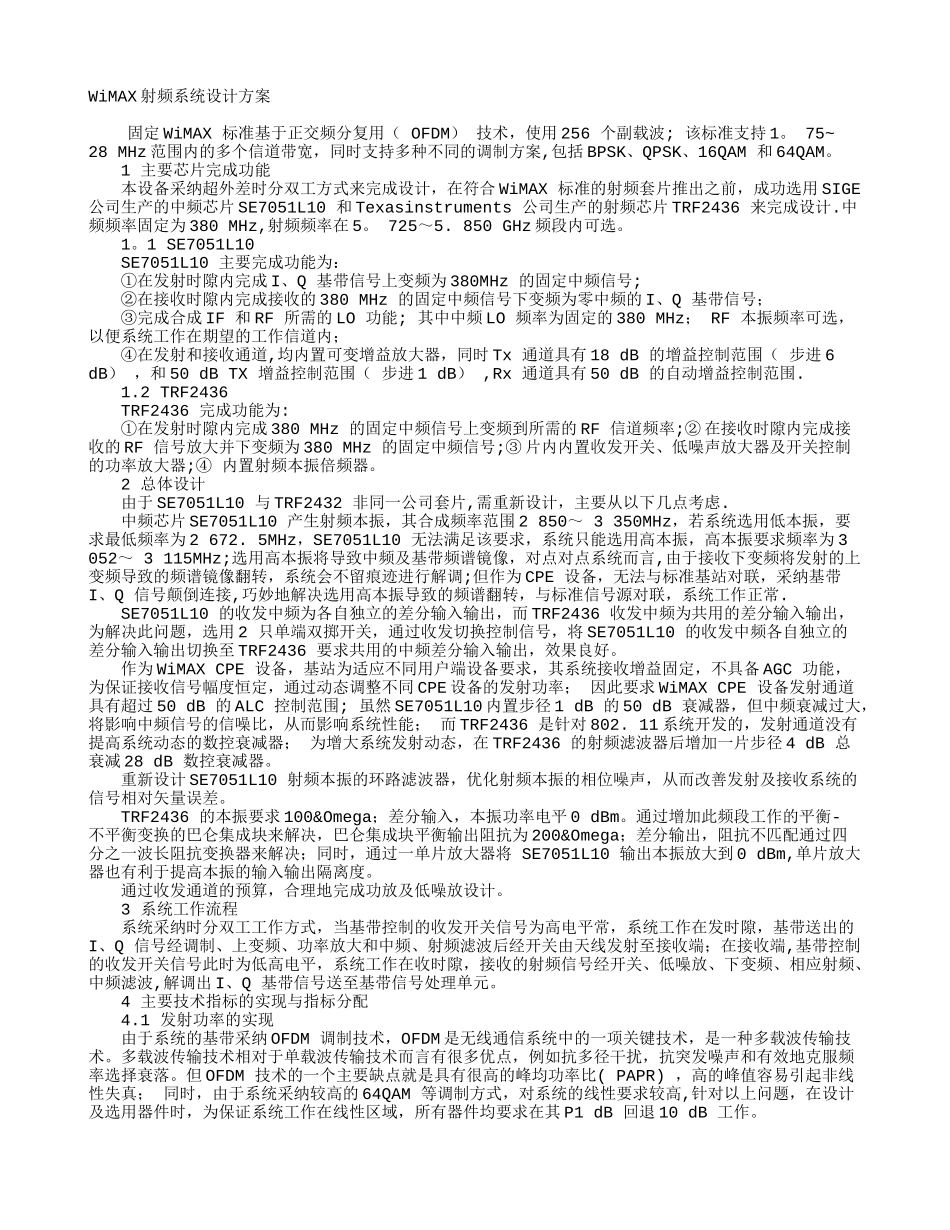

WiMAX射频系统设计方案

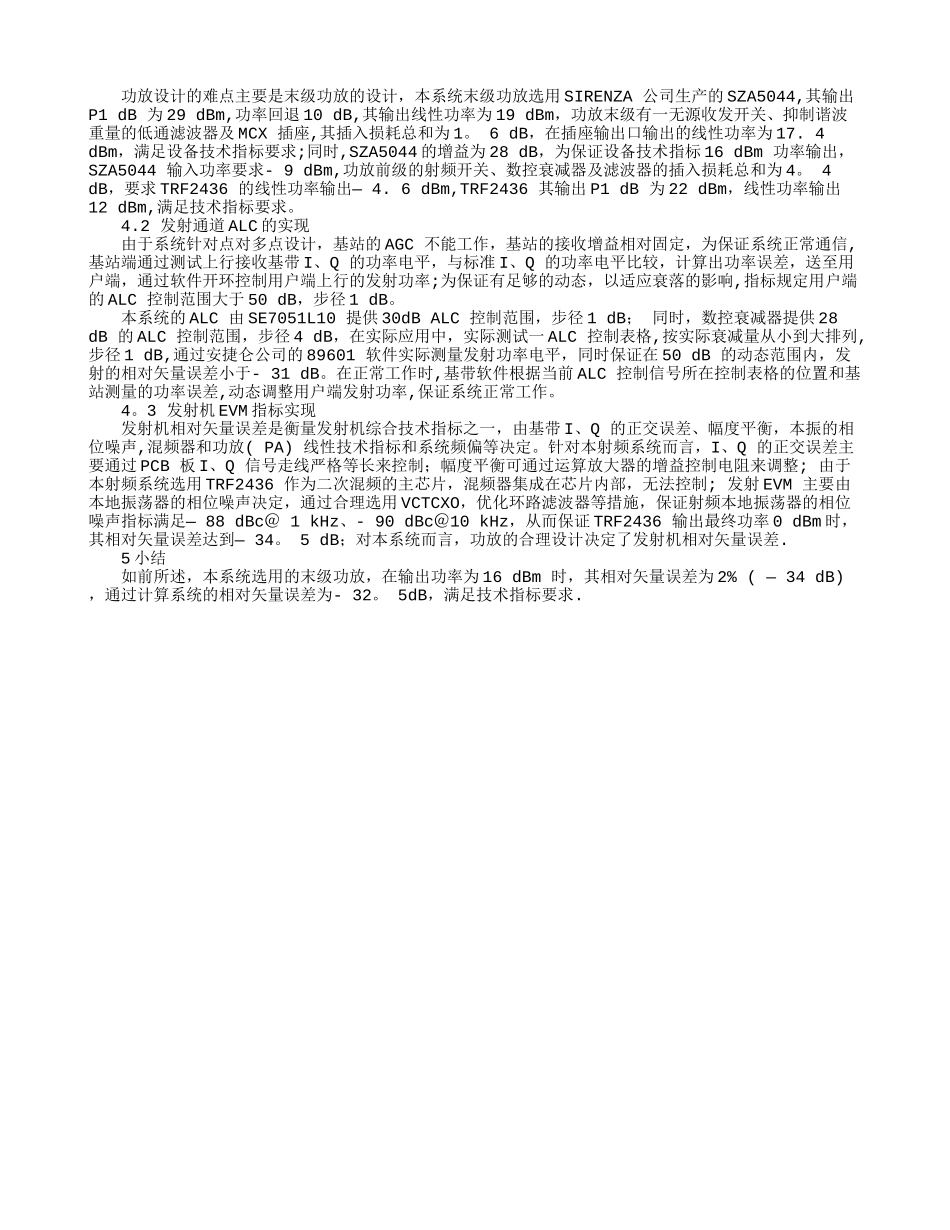

WiMAX 射频系统设计方案固定 WiMAX 标准基于正交频分复用（ OFDM ） 技术，使用 256 个副载波; 该标准支持 1 。 75~ 28 MHz 范围内的多个信道带宽，同时支持多种不同的调制方案,包括 BPSK、QPSK、16QAM 和 64QAM。 1 主要芯片完成功能 本设备采纳超外差时分双工方式来完成设计，在符合 WiMAX 标准的射频套片推出之前，成功选用 SIGE 公司生产的中频芯片 SE7051L10 和 Texasinstruments 公司生产的射频芯片 TRF2436 来完成设计.中频频率固定为 380 MHz,射频频率在 5 。 725～5. 850 GHz 频段内可选。 1。1 SE7051L10 SE7051L10 主要完成功能为： ①在发射时隙内完成 I、Q 基带信号上变频为 380MHz 的固定中频信号; ②在接收时隙内完成接收的 380 MHz 的固定中频信号下变频为零中频的 I、Q 基带信号； ③完成合成 IF 和 RF 所需的 LO 功能; 其中中频 LO 频率为固定的 380 MHz ； RF 本振频率可选，以便系统工作在期望的工作信道内； ④在发射和接收通道,均内置可变增益放大器，同时 Tx 通道具有 18 dB 的增益控制范围（ 步进 6 dB ） ，和 50 dB TX 增益控制范围（ 步进 1 dB ） ,Rx 通道具有 50 dB 的自动增益控制范围. 1.2 TRF2436 TRF2436 完成功能为: ①在发射时隙内完成 380 MHz 的固定中频信号上变频到所需的 RF 信道频率;② 在接收时隙内完成接收的 RF 信号放大并下变频为 380 MHz 的固定中频信号;③ 片内内置收发开关、低噪声放大器及开关控制的功率放大器; ④ 内置射频本振倍频器。 2 总体设计 由于 SE7051L10 与 TRF2432 非同一公司套片,需重新设计，主要从以下几点考虑. 中频芯片 SE7051L10 产生射频本振，其合成频率范围 2 850 ～ 3 350MHz，若系统选用低本振，要求最低频率为 2 672. 5MHz，SE7051L10 无法满足该要求，系统只能选用高本振，高本振要求频率为 3 052 ～ 3 115MHz;选用高本振将导致中频及基带频谱镜像，对点对点系统而言,由于接收下变频将发射的上变频导致的频谱镜像翻转，系统会不留痕迹进行解调;但作为 CPE 设备，无法与标准基站对联，采纳基带I、Q 信号颠倒连接,巧妙地解决选用高本振导致的频谱翻转，与标准信号源对联，系统工作正常. SE7051L10 的收发中频为各自独立的差分输入输出，而 TRF2436 收发中频为共用的差分输入输出，为解决此问题，选用 2 只单端双掷开...
