LTE网络中TA的概念及距离计算VIP免费

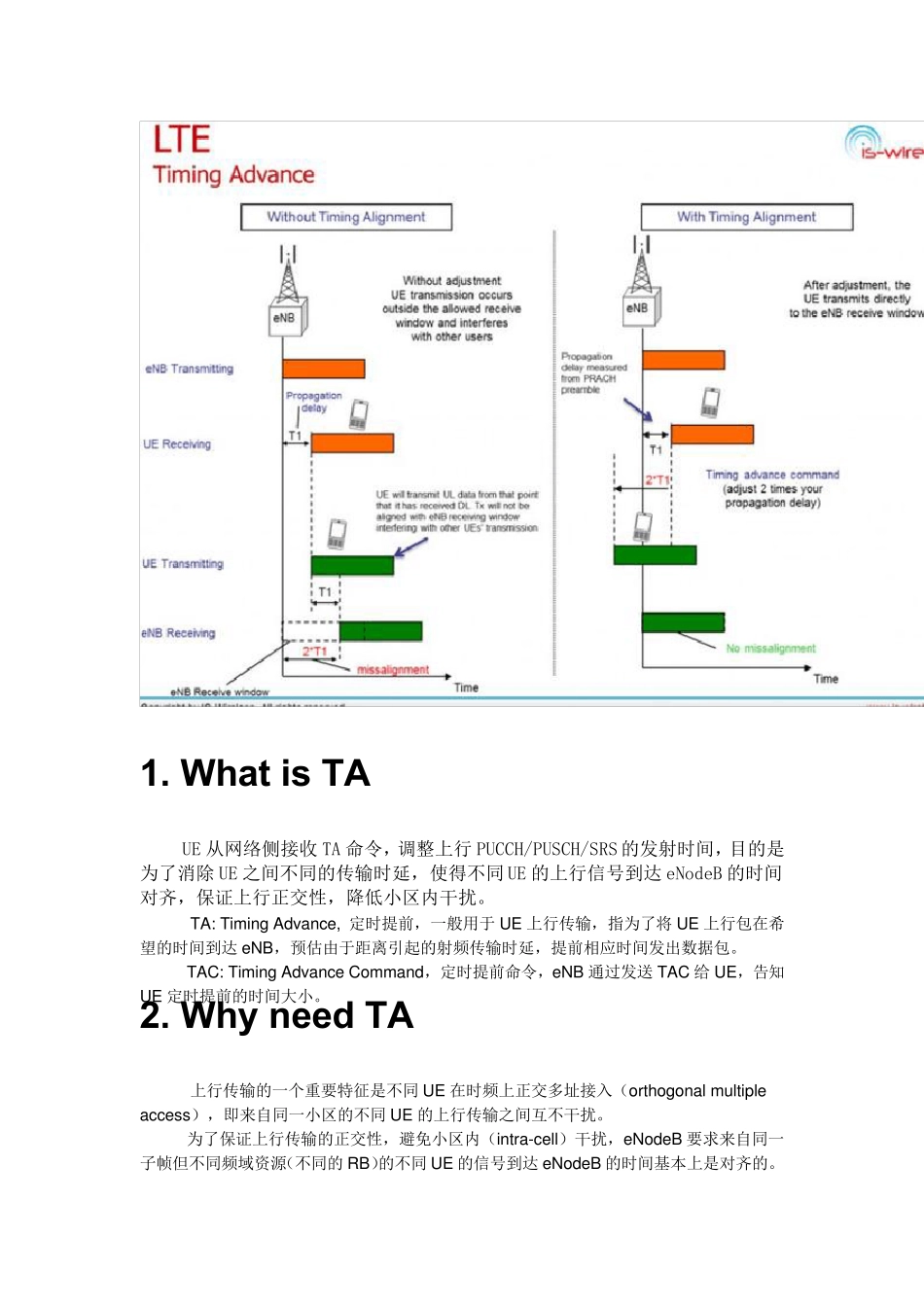

在GSM 网络中，1TA 表征的距离大约在550m，那么在LTE 网络中TA 命令对应距离是如何计算? （在LTE 网络中有一个最基本的时间单元:Ts,无线帧长（=307200*Ts)、时隙长度(=15360*Ts)、循环前缀长度(=144*Ts 或者 512*Ts)都是通过 TS 定义的。那么Ts 值是多少呢？下面等式明确给出了 Ts 的定义。 Ts =1/（15000*2048) 单位是：秒 计算结果大约时间为 32.6 纳秒。规范中定义了 Ts 公式，Ts 的含义如下。 LTE 系统中OFDM 符号生成所采用的FFT SIZE 为 2048（以 20MHZ 带宽为例），采样频率为 15kHz，那么20M 带宽的采样率=15kHz*2048=3.072MHz,这样Ts 可以理解为 OFDM 符号的采样周期，即一个OFDM 符号的周期为Ts=1/15000*2048 ） * 首先，TA 表征的是UE 与天线端口之间的距离。 1Ts 对应的时间提前量距离等于：(3*10^8*1/(15000*2048))/2=4.89m。含义就是距离=传播速度（光速）*1Ts/2(上下行路径和）。TA 命令值对应的距离都是参照 1Ts 来计算的。 * 在随机接入过程中： eNodeB 测量到上行 PRACH 前导序列，在RAR（随机接入响应）的MAC payload 中携带 11bit 信息，TA 的范围在0～1282 之间，根据RAR（随机接入响应）中TA 值，UE 调整上行发射时间Nta=TA*16Ts，值恒为正。 例如：TA=1，那么Nta=1*16Ts,表征的距离为 16*4.89m=78.12m，同时可以计算得到在初始接入阶段，UE 与网络的最大接入距离=1282*78.12m=100.156km。 * 在业务进行中： 周期性的TA 命令在Mac 层的信息为 6bit，即 TA 的范围在0～63 之间。 TA 命令表征Nta 的调整量。Nta_新 = Nta_旧 +（TA-31）*16，时间提前量值可能 为正或负 。 例如：TA=30，那么Nta_新 = Nta_旧 +（30-31）*16Ts，距离等于-1*16*4.89m=-78.12m 根据公式可以算出最小 的TA 距离为-31*16*4.89m=-2.42Km，最大TA 距离为32*16*4.89m=2.5Km。 参考 文 献 ：3GPP 36.213-4.2.3 1. What is TA UE 从网络侧接收TA 命令，调整上行PUCCH/PUSCH/SRS 的发射时间，目的是为了消除UE 之间不同的传输时延，使得不同UE 的上行信号到达eNodeB 的时间对齐，保证上行正交性，降低小区内干扰。 TA: Timing Advance, 定时提前，一般用于 UE 上行传输，指为了将 UE 上行包在希望的时间到达eNB，预估由于距离引起的射频传输时延，提前相应时间发出数据包。 TAC: Timing Advance Command，定时提前命令，eNB 通过发...
