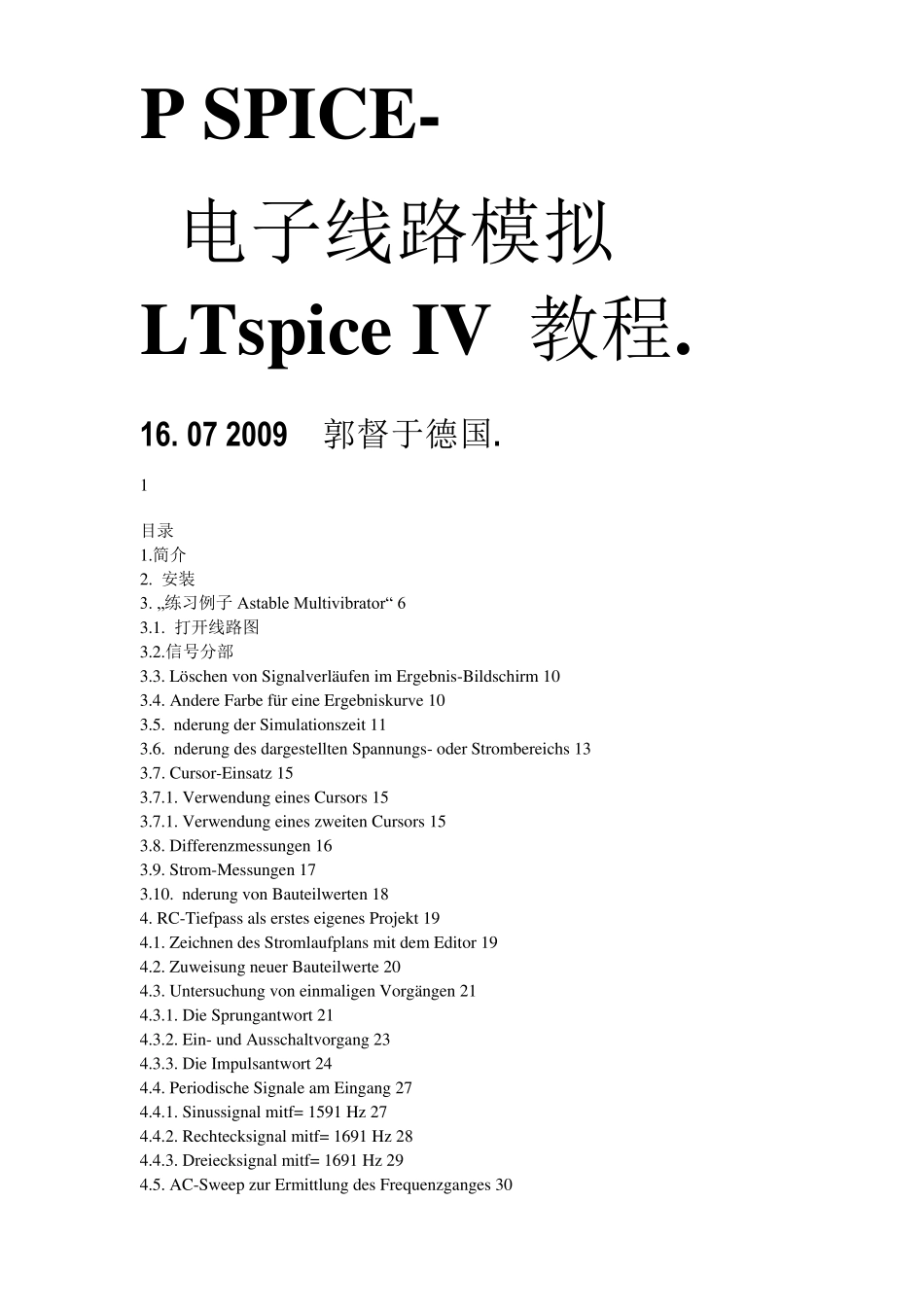

P SPICE- 电子线路模拟 LTspice IV 教程. 16. 07 2009 郭督于德国. 1 目录 1.简介 2. 安装 3. „ 练习例子Astable Multivibrator“ 6 3.1. 打开线路图 3.2.信号分部 3.3. Löschen von Signalverläufen im Ergebnis-Bildschirm 10 3.4. Andere Farbe für eine Ergebniskurve 10 3.5. Änderung der Simulationszeit 11 3.6. Änderung des dargestellten Spannungs- oder Strombereichs 13 3.7. Cursor-Einsatz 15 3.7.1. Verwendung eines Cursors 15 3.7.1. Verwendung eines zweiten Cursors 15 3.8. Differenzmessungen 16 3.9. Strom-Messungen 17 3.10. Änderung von Bauteilwerten 18 4. RC-Tiefpass als erstes eigenes Projekt 19 4.1. Zeichnen des Stromlaufplans mit dem Editor 19 4.2. Zuweisung neuer Bauteilwerte 20 4.3. Untersuchung von einmaligen Vorgängen 21 4.3.1. Die Sprungantwort 21 4.3.2. Ein- und Ausschaltvorgang 23 4.3.3. Die Impulsantwort 24 4.4. Periodische Signale am Eingang 27 4.4.1. Sinussignal mitf= 1591 Hz 27 4.4.2. Rechtecksignal mitf= 1691 Hz 28 4.4.3. Dreiecksignal mitf= 1691 Hz 29 4.5. AC-Sweep zur Ermittlung des Frequenzganges 30 5. FFT (= Fast Fourier Transformation) 32 6. Zweites Projekt: Gleichrichtung 34 6.1. Einpuls-Gleichrichter ohne Trafo 34 6.2. Eine wichtige Sache: Erstellung eines SPICE-Modells und eines Symbols für einen Transformator 35 6.2.1. Erstellung des SPICE-Modells für einen Transformator mit zwei 35 Wicklungen 6.2.2. Erzeugung eines passenden Symbols für den Transformator 36 6.3. Einpuls-Gleichrichter mit Trafo 38 6.4. Verwendung der Diode 1N4007 in der Gleichrichterschaltung 39 6.5. Zweipuls-Gleichrichter mit Trafo 41 7. Drittes Projekt: Drehstrom 43 7.1. Programmierung eines Drehstromsystems 43 7.2. Drehstrom-Gleichrichterbrücke ( Lichtmaschine im Auto) 44 8. Viertes Projekt: Darstellung von Bauteil-Kennlinien 46 8.1. O...
