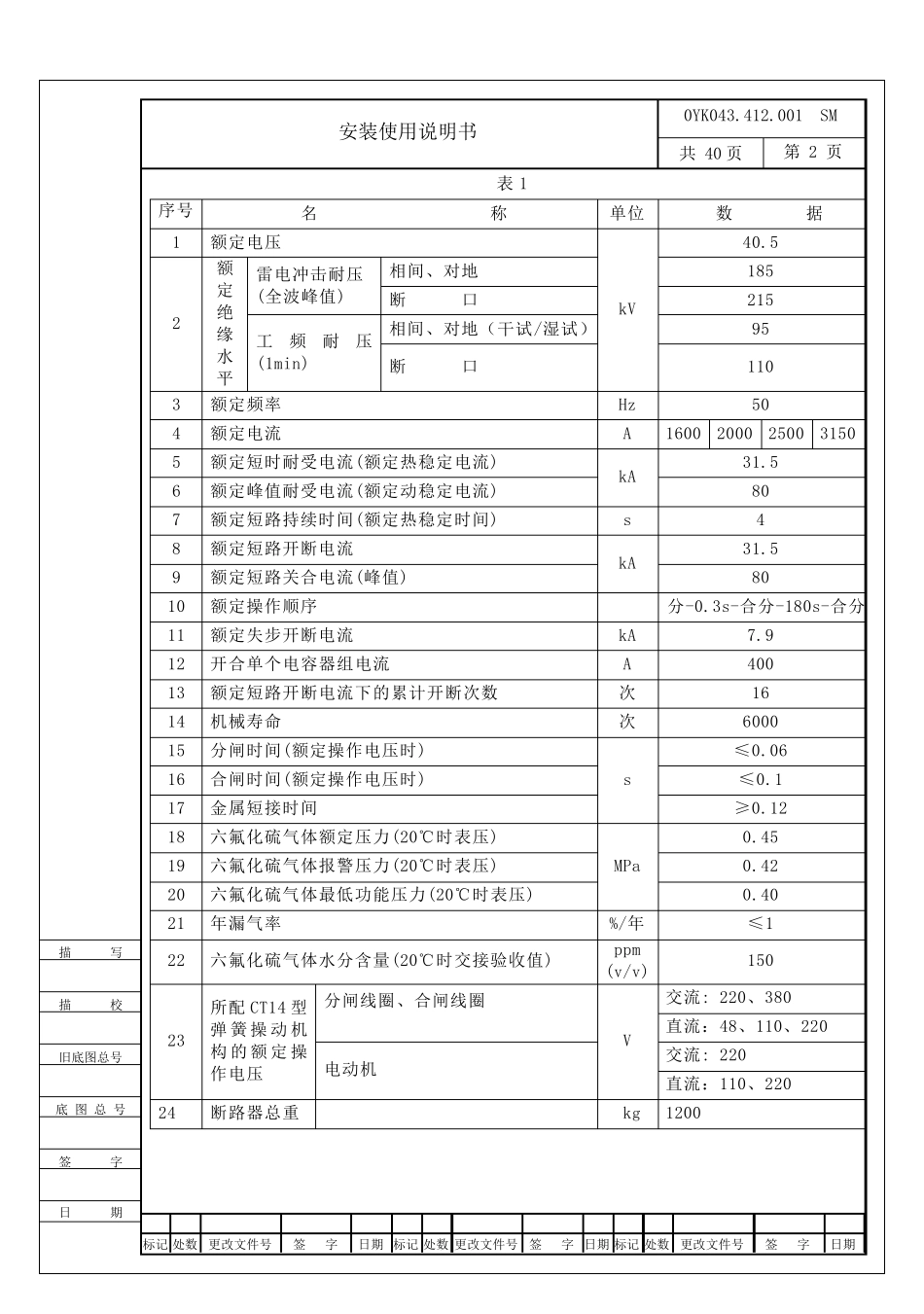

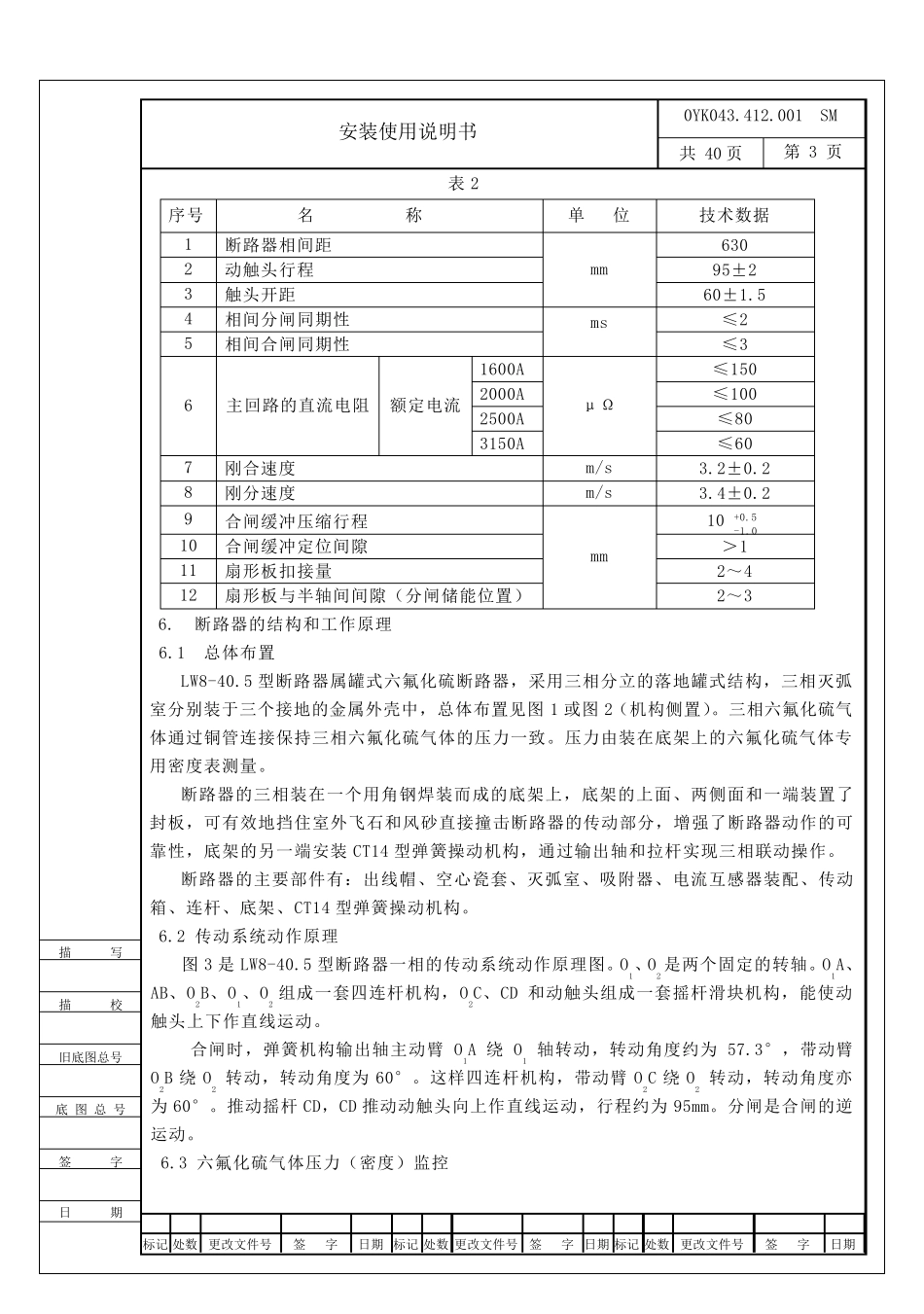

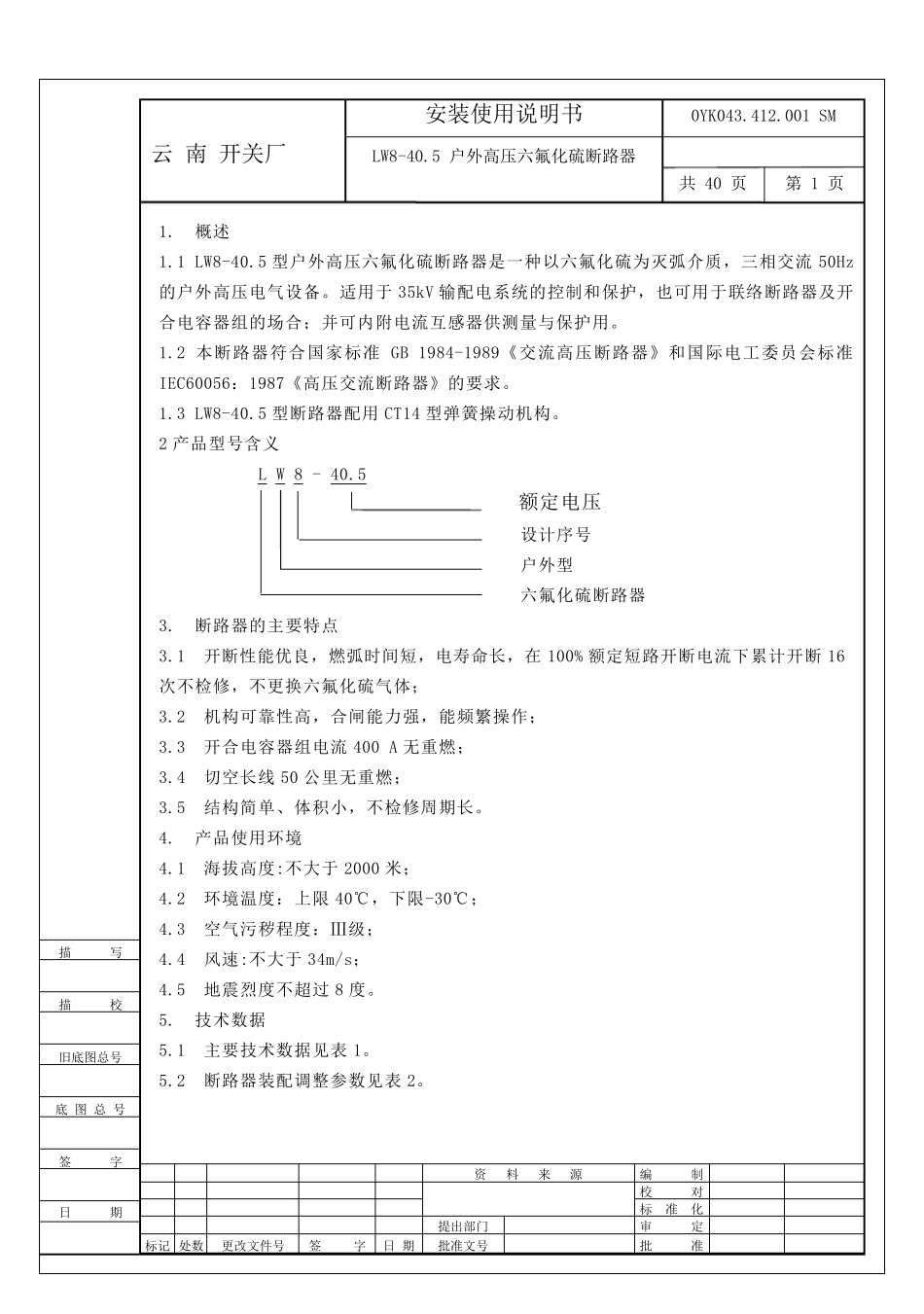

描 写 描 校 旧 底 图 总 号 底 图 总 号 签 字 日 期 资 料 来 源 编 制 校 对 标 准 化 提 出 部 门 审 定 标 记 处 数 更 改 文 件 号 签 字 日 期 批 准 文 号 批 准 云 南 开 关 厂 LW8-40.5 户 外 高 压 六 氟 化 硫 断 路 器 0YK043.412.001 SM 安 装 使 用 说 明 书 第 1 页 共 40 页 1. 概 述 1.1 LW8-40.5 型 户 外 高 压 六 氟 化 硫 断 路 器 是 一 种 以 六 氟 化 硫 为 灭 弧 介 质 ， 三 相 交 流50Hz的 户 外 高 压 电 气 设 备 。 适 用 于35kV 输 配 电 系 统 的 控 制 和 保 护 ， 也 可 用 于 联 络 断 路 器 及 开合 电 容 器 组 的 场 合 ； 并 可 内 附 电 流 互 感 器 供 测 量 与 保 护 用 。 1.2 本 断 路 器 符 合 国 家 标 准GB 1984-1989《 交 流 高 压 断 路 器 》 和 国 际 电 工 委 员 会 标 准IEC60056： 1987《 高 压 交 流 断 路 器 》 的 要 求 。 1.3 LW8-40.5 型 断 路 器 配 用CT14 型 弹 簧操动机构。 2 产品型 号 含义 L W 8 - 40.5 额定 电 压 设 计序号 户 外 型 六 氟 化 硫 断 路 器 3. 断 路 器 的 主要 特点 3.1 开 断 性能优良， 燃弧 时间短， 电 寿命长， 在100% 额定 短路 开 断 电 流 下累计开 断16次不检修， 不更 换六 氟 化 硫 气 体； 3.2 机构可 靠性高 ， 合 闸能力强， 能频繁操作； 3.3 开 合 电 容 器 组 电 流400 A 无重燃； 3.4 切空长线50 公里无重燃； 3.5 结构简单、体积小， 不检修周期 长。 4. 产品使 用 环境 4.1 海拔高 度:不大于2000 米； 4.2 环境温度： 上限40℃， 下限-30℃； 4.3 空气 污秽程度： Ⅲ级； 4.4 风速:不大于34m/s； 4.5 地震烈度不超过 8 度。 5. 技术数 据 5.1 主要 技术数 据见表 1。 5.2 断 路 器 装 配 调整参数 见表 2。 描 写 描 校 旧底图总号 底 图 总 号 签 字 日 期 标记 处数 更改文件号 签 字 日期 标记 处数 更改文件号 签 字 日期 标记 处数 更改文件号 签 字 日期 第 2 页 共 40 页 0YK043.412.001 SM 安装使用说明...
