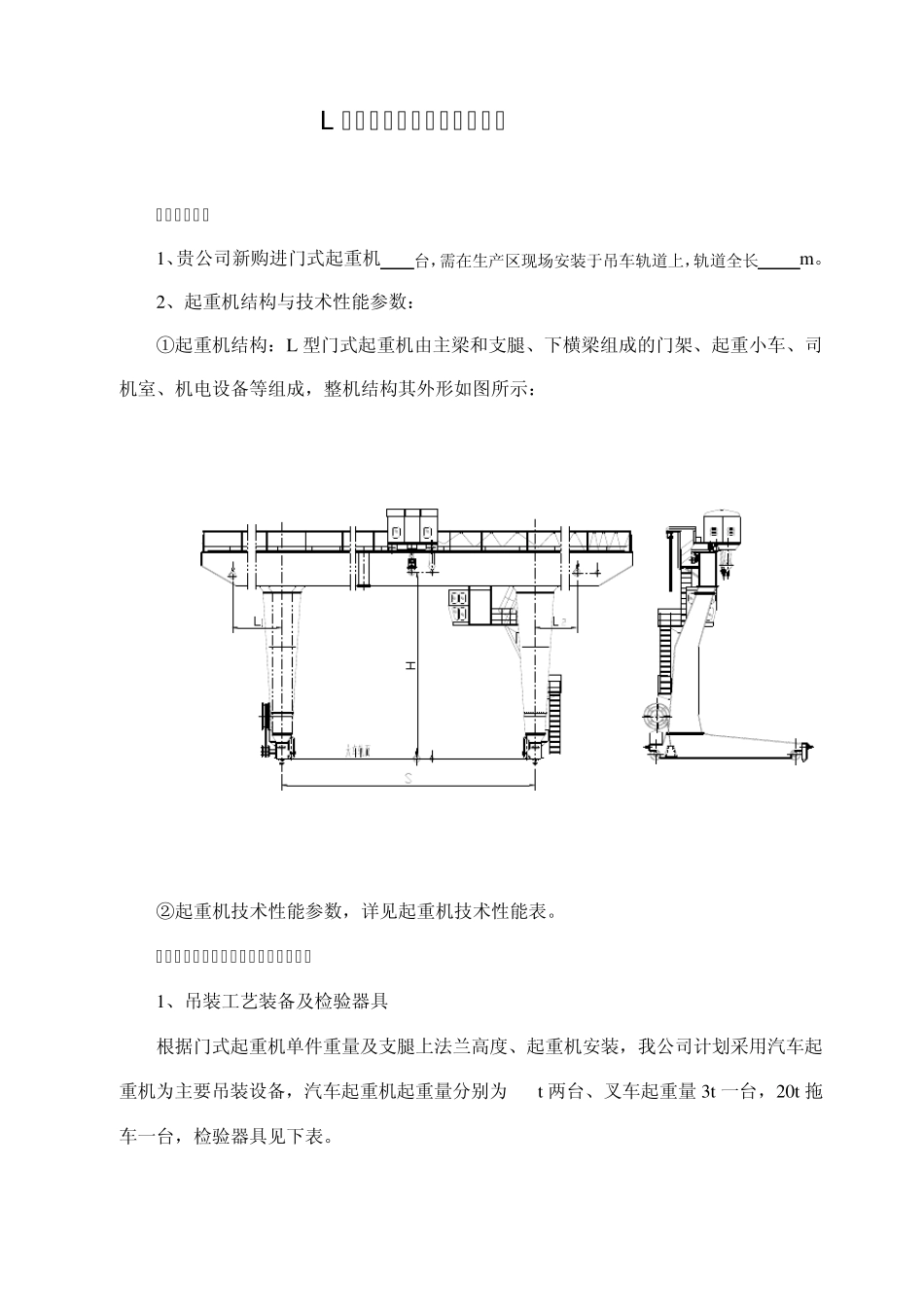

L 型门式起重机 安 装 施 工 方 案 卫华起重机有限公司 二 00 九年 目 录 一、基本情况 二、起重机吊装的工艺装备和吊装方法 三、门式起重机安装施工工艺顺序图 四、起重机安装工艺 1 、起重机安装前准备工作 2 、起重机桥架安装 3 、主梁垫架制作 4 、下横梁的吊装 5 、支腿吊装 6 、主梁吊装 7 、小车吊装 8 、司机室吊装 9 、附属设施的吊装 五、电气安装 六、起重机安装负荷试验 七、起重机安装竣工交验 八、起重机安装质量保证措施 九、安全技术保证措施 十、施工进度保证措施 L 型门式起重机安装施工方案 一、基本情况 1、贵公司新购进门式起重机 台，需在生产区现场安装于吊车轨道上，轨道全长 m。 2、起重机结构与技术性能参数： ①起重机结构：L 型门式起重机由主梁和支腿、下横梁组成的门架、起重小车、司机室、机电设备等组成，整机结构其外形如图所示： ②起重机技术性能参数，详见起重机技术性能表。 二、起重机吊装的工艺装备和吊装方案 1、吊装工艺装备及检验器具 根据门式起重机单件重量及支腿上法兰高度、起重机安装，我公司计划采用汽车起重机为主要吊装设备，汽车起重机起重量分别为 t两台、叉车起重量 3t一台，20t拖车一台，检验器具见下表。 序号 仪器设备名称 仪器设备能力 仪器设备数量 1 经伟仪 J6E 1 2 水准仪 DS3 1 3 框式水平仪 250×250 1 4 兆欧表 SL-500V、SL-1000V 1 5 钢卷尺 30m、50m 各 1 6 角尺（二级以上） 315×200 3 7 游标卡尺 0.02 mm(0.03 mm) ×0-1000 mm 2 8 塞尺 2 9 钢丝 φ 0.49-φ 0.52 200m 10 重锤 150kg 2 11 千分尺 0-700 mm 1 12 百分表 0-10 min 1 13 钢丝支架及滑轮 2 2、吊装方法 根据起重机使用现场条件和吊装具体要求，我公司确定采用如下步骤安装： ① 在地面把分段制造的主梁联接组对；（跨度小无此项） ② 驱动台车与下横梁连接；（32T 以下无此项） ③ 在轨道上安装固定下横梁； ④ 安装支腿； ⑤ 吊装主梁就位与支腿连接； ⑥ 吊装起重小车就位； ⑦ 各连接接头及小件安装； ⑧ 司机室安装。 三、门式起重机安装施工工艺顺序图 安装前工作准备 考核现场：检查二次搬运道路，测量 车间柱距之间距离，熟悉起重机的性能，参数及吊装时的最重部件 制定安装施工方案及安全措施 对运到现场的起重机开箱检查 安装前技术交底会议，明...
