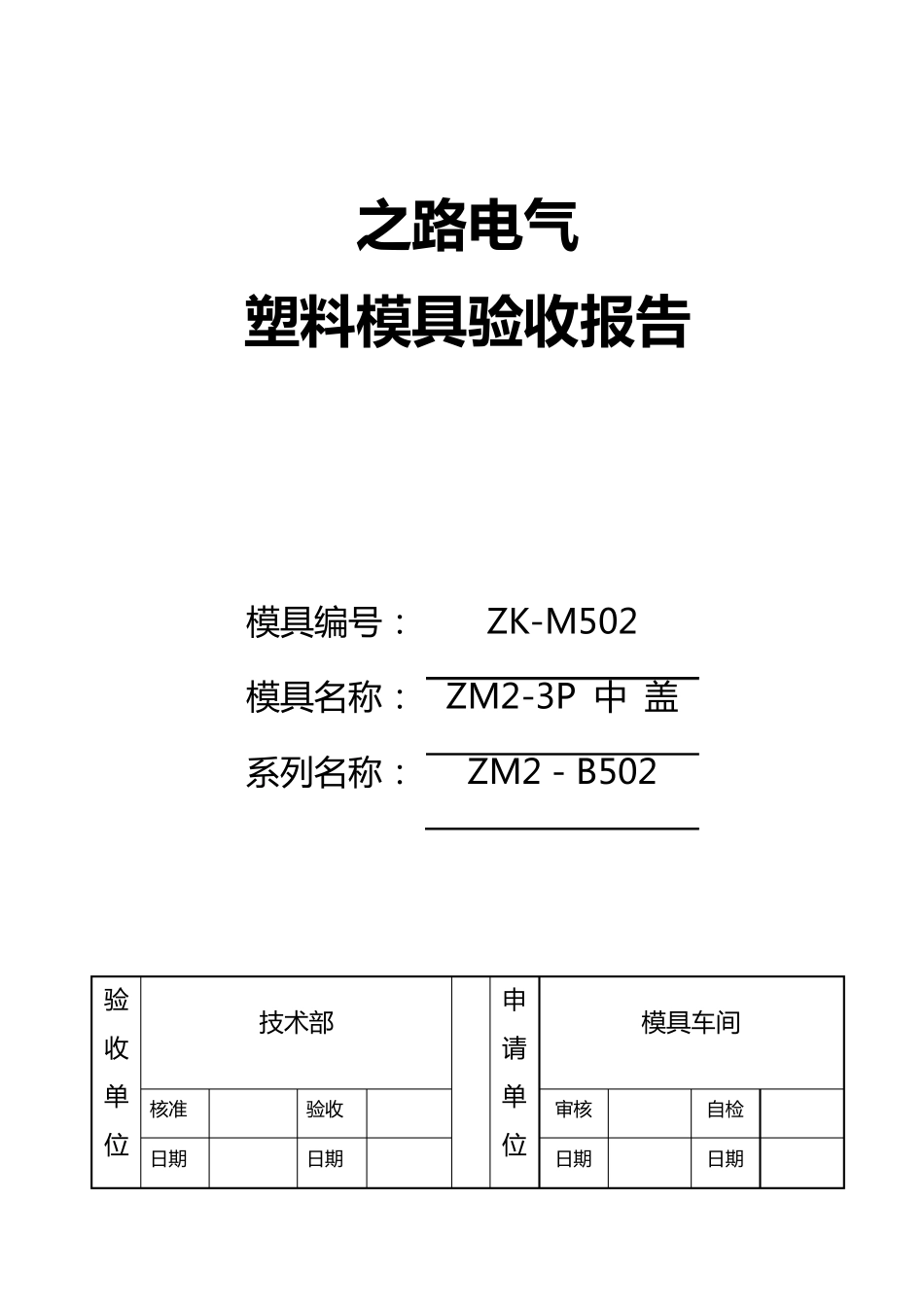

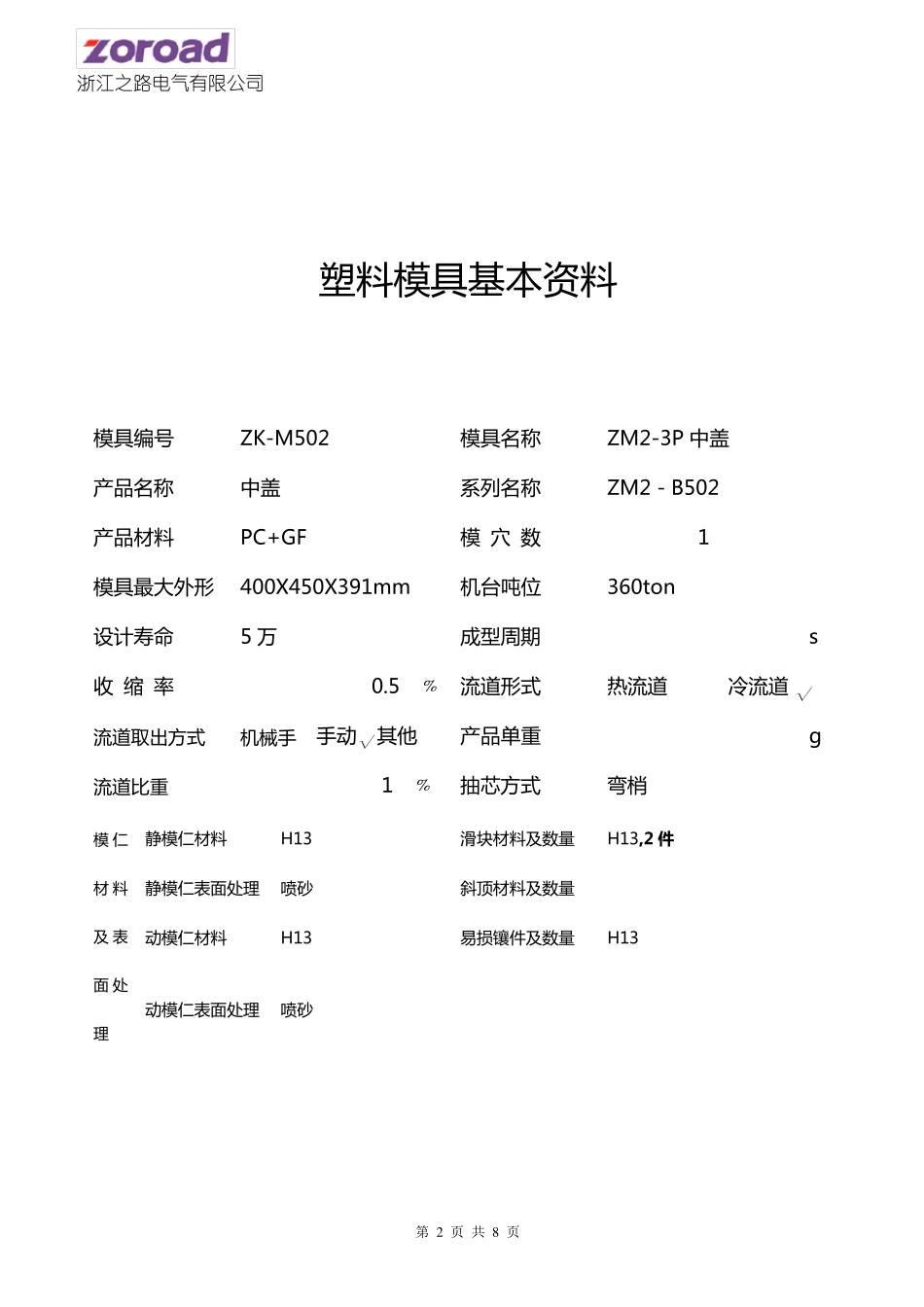

之路电气 塑料模具验收报告 模 具 编 号 ： ZK-M502 模 具 名 称 ： ZM2-3P 中 盖 系列名 称 ： ZM2－B502 验收单位 技术部 申请单位 模 具 车间 核准 验收 审核 自检 日期 日期 日期 日期 浙江之路电气有限公司 第 2 页 共 8 页 塑 料 模 具 基 本 资 料 模 具 编 号 ZK-M502 模 具 名 称 ZM2-3P 中 盖 产 品 名 称 中 盖 系 列 名 称 ZM2－ B502 产 品 材 料 PC+GF 模 穴 数 1 模 具 最 大 外 形 400X450X391mm 机 台 吨 位 360ton 设 计 寿 命 5 万 成型周期 s 收 缩 率 0.5 ﹪ 流道形 式 热流道 冷流道 流道取出方式 机 械手 手动 其他 产 品 单重 g 流道比重 1 ﹪ 抽芯方式 弯梢 模 仁材 料及 表面 处理 静模 仁材 料 H13 滑块材 料 及数 量 H13,2 件 静模 仁表面处理 喷砂 斜顶材 料 及数 量 动模 仁材 料 H13 易损镶件及数 量 H13 动模 仁表面处理 喷砂 √ √ 浙江之路电气有限公司 第 3 页 共 8 页 产 品图 浙江之路电气有限公司 第 4 页 共 8 页 塑 料 模 具验收点检表 模号 ZK-M502 模具名称 ZM2-3P 中盖 技师 日期 检查项目 序号 标 准 自检 验收 模 具 外 观 1 冷却水嘴是否伸出模架表面，水嘴头部凹进外表面不超过3mm。 2 冷却水嘴避空孔直径是否为￠25、￠30、￠35mm 三种规格，孔外沿有倒角，倒角大于1.5×45，倒角一致。 3 冷却水嘴是否有进出标记，进水为IN，出水为OUT，IN、OUT 后加顺序号，如 IN1、OUT1。 4 标识英文字符和数字是否大写，位置在水嘴正下方 10mm 处，字迹清晰、美观、整齐、间距均匀。 5 进出油嘴、进出气嘴是否同冷却水嘴，并在 IN、OUT 前空一个字符加 G（气）、O（油）。 6 模具安装方向上的上下侧开设水嘴，是否内置，并开导流槽或下方有支撑柱加以保护。 7 无法内置的油嘴或水嘴下方是否有支撑柱加以保护。 8 各模板是否有零件编号。 9 模具配件是否影响模具的吊装和存放,如安装时下方有外漏的油缸、水嘴、预复位机构等，应有模脚保护。 10 模具顶出孔是否符合指定的注塑机 11 定位圈是否可靠固定（一般用三个 M6 内六角螺丝），高出顶板 10-15mm。 12 定位圈安装孔必须为沉孔，不准直接贴在模架顶面上。 19 浇口套球 R 是否大于注塑机喷嘴球 R。 20 ...
