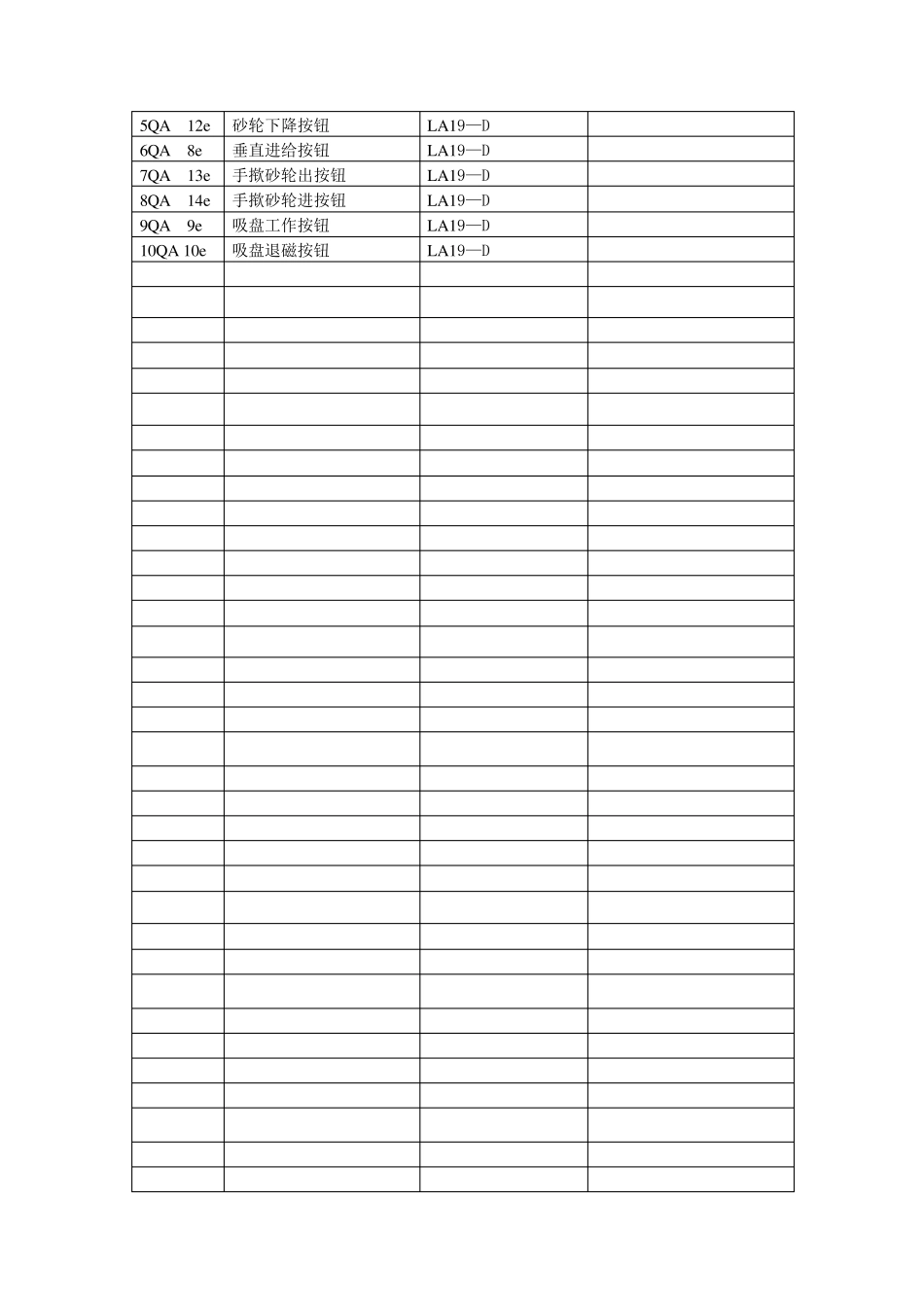

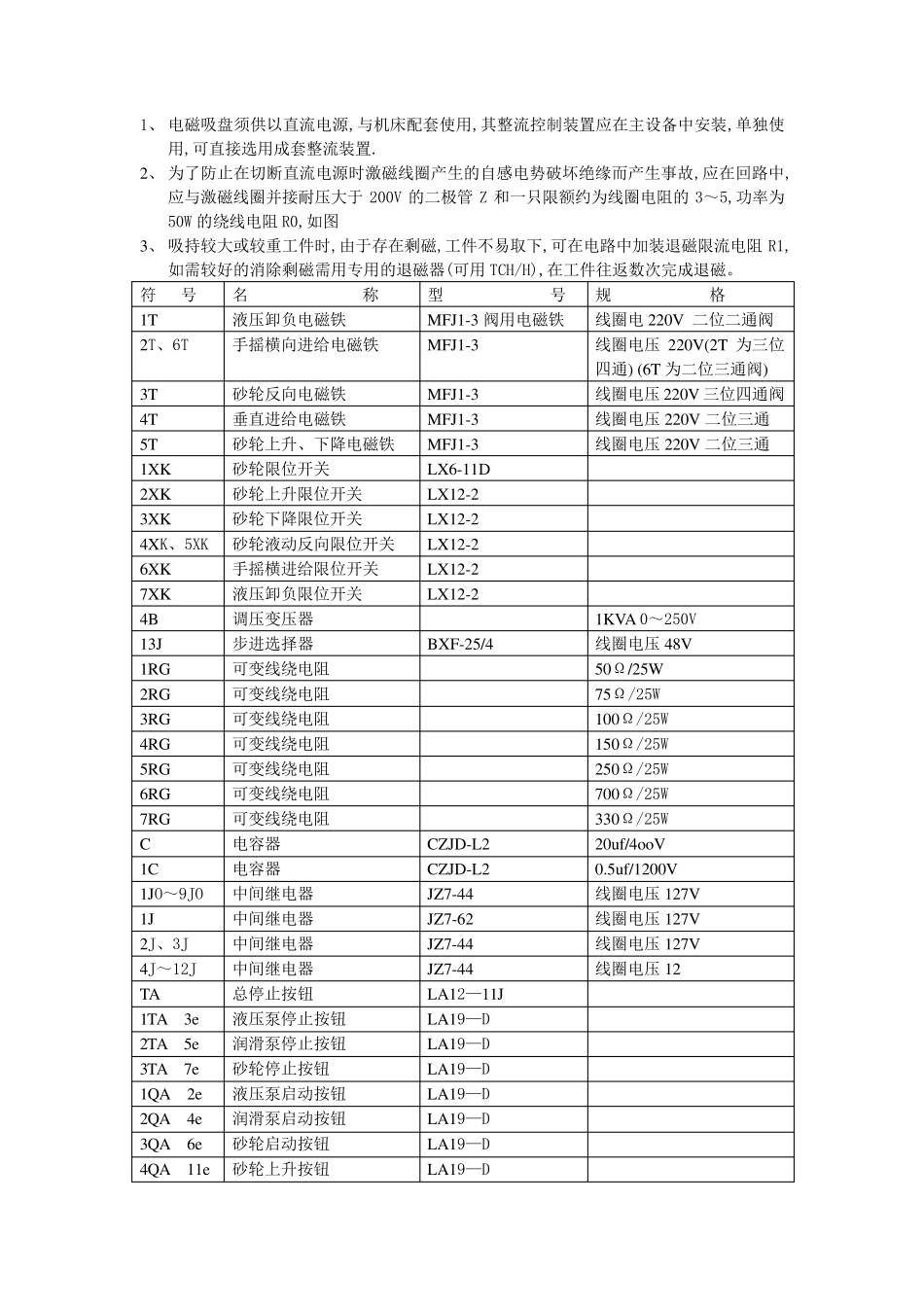

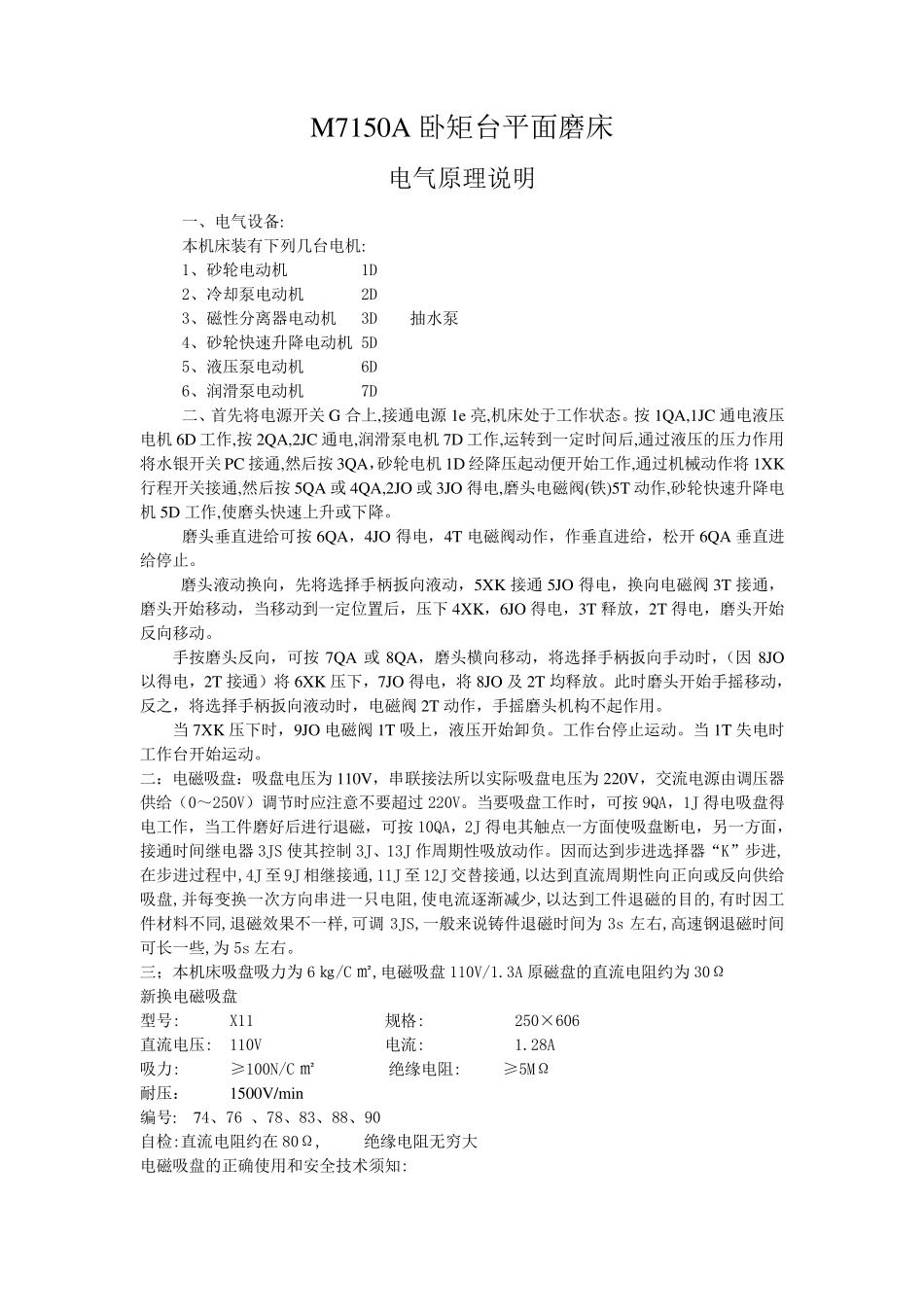

M7150A 卧 矩 台 平 面 磨 床 电 气 原 理 说 明 一 、 电 气 设 备 : 本 机 床 装 有 下 列 几 台 电 机 : 1、 砂 轮 电 动 机 1D 2、 冷 却 泵 电 动 机 2D 3、 磁 性 分 离 器 电 动 机 3D 抽 水 泵 4、 砂 轮 快 速 升 降 电 动 机 5D 5、 液 压 泵 电 动 机 6D 6、 润 滑 泵 电 动 机 7D 二 、 首 先 将 电 源 开 关 G 合 上 ,接 通 电 源 1e 亮 ,机 床 处 于 工 作 状 态 。 按 1QA,1JC 通 电 液 压电 机 6D 工 作 ,按 2QA,2JC 通 电 ,润 滑 泵 电 机 7D 工 作 ,运 转 到 一 定 时 间 后 ,通 过 液 压 的 压 力 作 用将 水 银 开 关 PC 接 通 ,然 后 按 3QA，砂 轮 电 机 1D 经 降 压 起 动 便 开 始 工 作 ,通 过 机 械 动 作 将 1XK行 程 开 关 接 通 ,然 后 按 5QA 或 4QA,2JO 或 3JO 得 电 ,磨 头 电 磁 阀 (铁 )5T 动 作 ,砂 轮 快 速 升 降 电机 5D 工 作 ,使 磨 头 快 速 上 升 或 下 降 。 磨 头 垂 直 进 给 可 按 6QA， 4JO 得 电 ， 4T 电 磁 阀 动 作 ， 作 垂 直 进 给 ， 松 开 6QA 垂 直 进给 停 止 。 磨 头 液 动 换 向 ， 先 将 选 择 手 柄 扳 向 液 动 ， 5XK 接 通 5JO 得 电 ， 换 向 电 磁 阀 3T 接 通 ，磨 头 开 始 移 动 ， 当 移 动 到 一 定 位 置 后 ， 压 下 4XK， 6JO 得 电 ， 3T 释 放 ， 2T 得 电 ， 磨 头 开 始反 向 移 动 。 手 按 磨 头 反 向 ， 可 按7QA 或8QA， 磨 头 横 向 移 动 ， 将 选 择 手 柄 扳 向 手 动 时 ，（ 因8JO以 得 电 ， 2T 接 通 ） 将 6XK 压 下 ， 7JO 得 电 ， 将 8JO 及 2T 均 释 放 。 此 时 磨 头 开 始 手 摇 移 动 ，反 之 ， 将 选 择 手 柄 扳 向 液 动 时 ， 电 磁 阀 2T 动 作 ， 手 摇 磨 头 机 构 不 起 作 用 。 当 7XK 压 下 时 ， 9JO 电 磁 阀 1T 吸 上 ， 液 压 开 始 卸 负。 工 作 台 停 止 运 动 。 当 1T 失电 时工 作 台 开 始 运 动 。 二 ...
