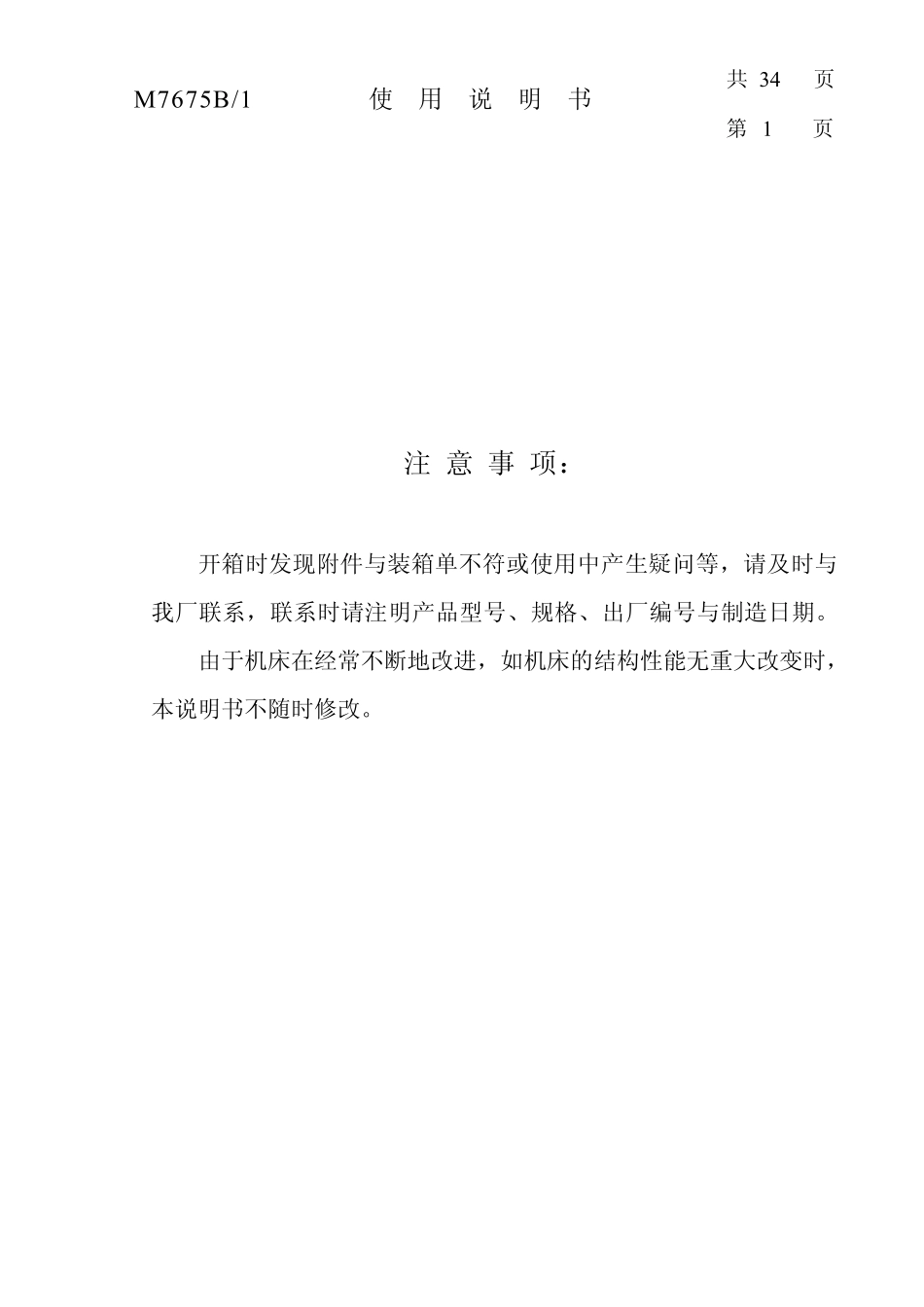

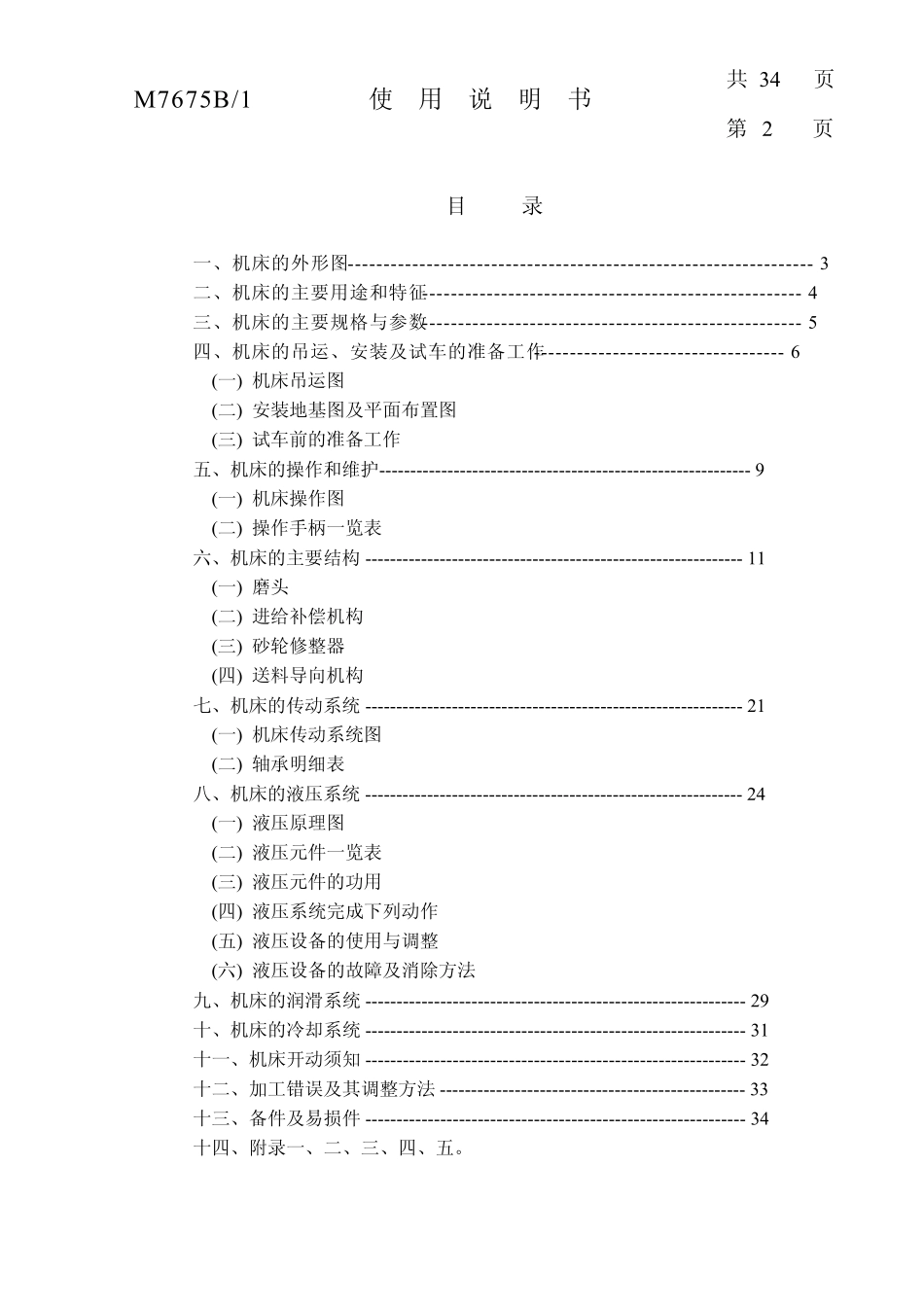

共 34 页 M 7675B/1 使 用 说 明 书 第 1 页 注 意 事 项： 开箱时发现附件与装箱单不符或使用中产生疑问等，请及时与我厂联系，联系时请注明产品型号、规格、出厂编号与制造日期。 由于机床在经常不断地改进，如机床的结构性能无重大改变时，本说明书不随时修改。 共 34 页 M 7675B/1 使 用 说 明 书 第 2 页 目 录 一、机床的外形图 ----------------------------------------------------------------- 3 二、机床的主要用途和特征 ----------------------------------------------------- 4 三、机床的主要规格与参数 ----------------------------------------------------- 5 四、机床的吊运、安装及试车的准备工作 ----------------------------------- 6 (一) 机床吊运图 (二) 安装地基图及平面布置图 (三) 试车前的准备工作 五、机床的操作和维护------------------------------------------------------------ 9 (一) 机床操作图 (二) 操作手柄一览表 六、机床的主要结构 ------------------------------------------------------------- 11 (一) 磨头 (二) 进给补偿机构 (三) 砂轮修整器 (四) 送料导向机构 七、机床的传动系统 ------------------------------------------------------------- 21 (一) 机床传动系统图 (二) 轴承明细表 八、机床的液压系统 ------------------------------------------------------------- 24 (一) 液压原理图 (二) 液压元件一览表 (三) 液压元件的功用 (四) 液压系统完成下列动作 (五) 液压设备的使用与调整 (六) 液压设备的故障及消除方法 九、机床的润滑系统 ------------------------------------------------------------- 29 十、机床的冷却系统 ------------------------------------------------------------- 31 十一、机床开动须知 ------------------------------------------------------------- 32 十二、加工错误及其调整方法 ------------------------------------------------- 33 十三、备件及易损件 ------------------------------------------------------------- 34 十四、附录一、二、三、四、五。 共 34 页 M7675B/1 使 用 说 明 书 第 4 页 二、机床的主要用途和特征： M7675B/1卧轴式双端面磨床是我厂设计的一种新型卧轴式双端面磨床。它吸收了国...
