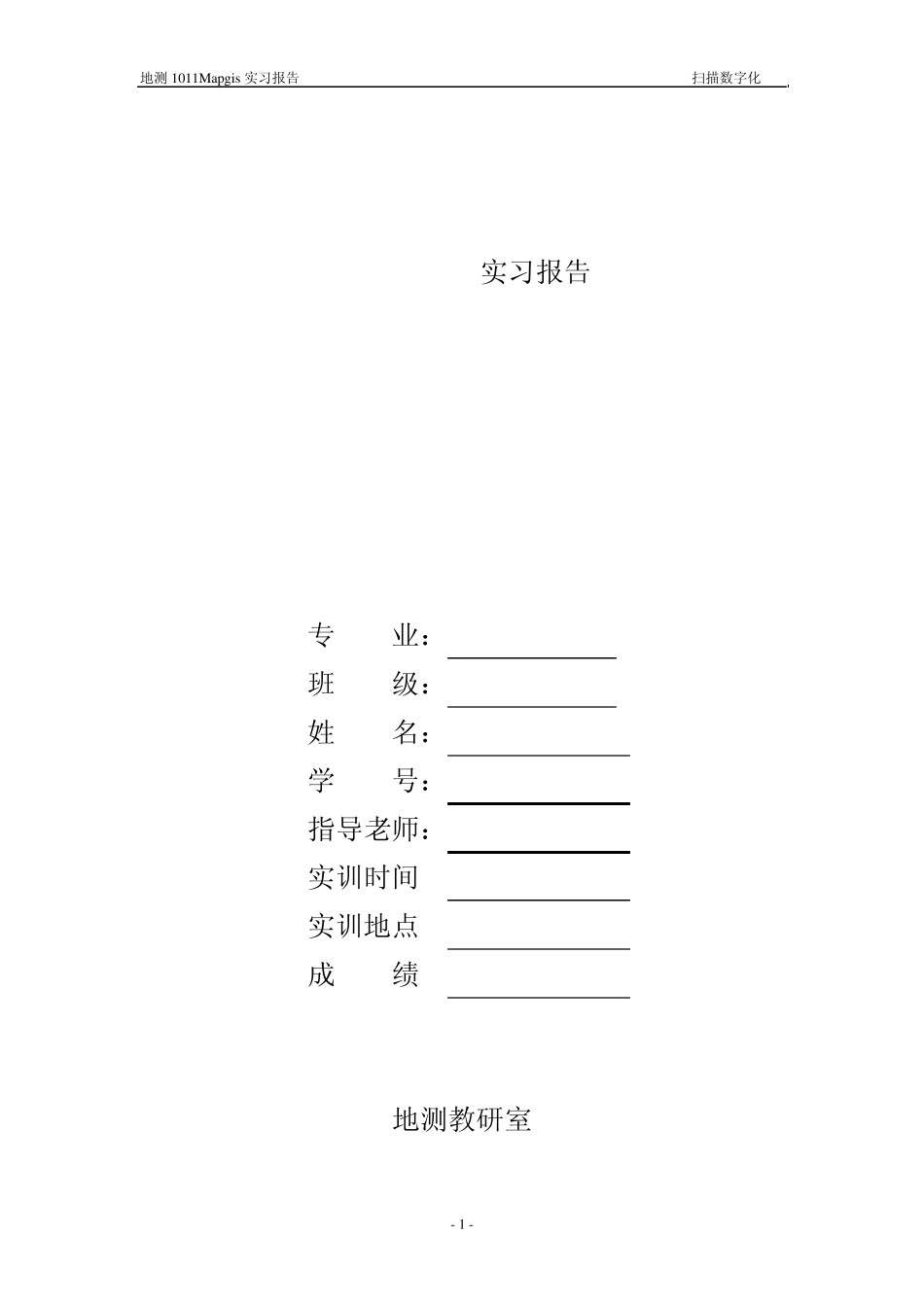

地测1011Mapgis实习报告 扫描数字化 - 1 - Mapgis实习报告 专 业： 班 级： 姓 名： 学 号： 指导老师： 实训时间: 实训地点: 成 绩: 地测教研室 地测1011Mapgis实习报告 扫描数字化 - 2 - 任务1. 一、实习目的 掌握图像矢量化、符号库编辑方法。 二、实习内容 利用给定的图像转换为Mapgis的msi 格式，然后对图像进行矢量化。 三、实习要求 对图像进行矢量化，编辑图像所需的符号。 四、实习步骤 (一)图像转换 1．启动MAPGIS 主程序，打开“图像处理”模块中的“图象分析”子系统。 2．在“文件”下拉菜单中选择“数据输入”选项，在系统弹出的对话框参见图1-1 进行设置，然后点击“添加文件”按钮，添加需转换的“0202”文件点击“转换”按钮系统自动完成转换并将其保存于与源文件“0202”相同的路径之下，转换完毕后关闭此对话框结束转换。 图1-1 (二)符号编辑 1. 选择系统库编辑符号库，打开符号库编辑对话框。如图1-2。 地测1011Mapgis实习报告 扫描数字化 - 3 - 图1-2 2. 点击“清除”按钮，在编辑框中输入线，参见图1-3。 图1-3 3.输入注释文字“垃”， 调整注释,如图1-4所示。 地测1011Mapgis实习报告 扫描数字化 - 4 - 图1-4 4.以此方法编辑其他符号。 （三）矢量化 1. “输入线”按钮，根据任务需要可以选择合适的线类型。绘制线的基本步骤如下：点击“输入线”按钮并将鼠标指针移到要开始绘制直线的位置；按住鼠标键不放，拖延鼠标指针，使屏幕上出现一条线，其长度随着鼠标指针的移动而变化，到目标位置时，再松开鼠标键。参见图1-5。 地测1011Mapgis实习报告 扫描数字化 - 5 - 图1-5 2.在编辑栏里面选择“其他自动剪断线线转弧段”。然后在相应的区里面选择输入区，参见图1-6。 图1-6 3. “输入点”按钮，使用输入点工具可以在地图上放置点符号和注释，给地图增加点符号的步骤如下：单击“输入点”按钮；单击地图上要加入符号的位置，点符号显示在该位置。 （四）生成 Tiff图像 选择工程输出文件页面设置，设置成系统自动检测幅面，如图1-7。 地测1011Mapgis实习报告 扫描数字化 - 6 - 图1-7 生成tiff图，参见图1-8。 图1-8 任务2. 一、实习目的 掌握栅格图像配准、图像格式转换、图例板建立、属性结构建立及地图屏幕数字化的方法和步骤。 地测1011Mapgis实习报告 扫描数字化 - 7 - 二、实习内容 利用给定的土地利用遥感影...
