MasterCAM9.1中英文互译VIP免费

MasterCAM9.1中英文互译_第1页
1/23
MasterCAM9.1中英文互译_第2页
2/23
MasterCAM9.1中英文互译_第3页
3/23

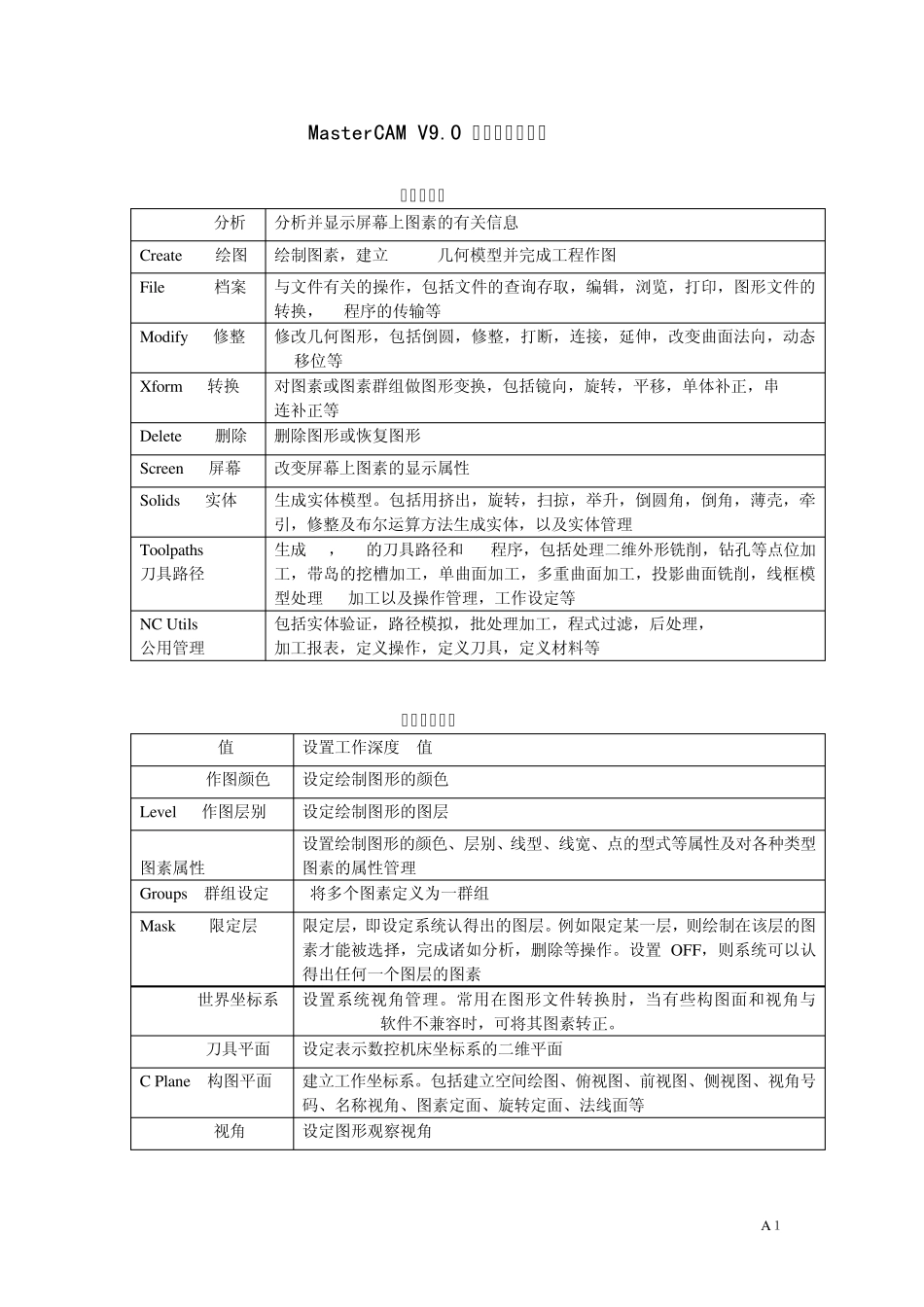

A1 MasterCAM V9.0 命令解说一览表 主菜单说明 Analyze 分析 分析并显示屏幕上图素的有关信息 Create 绘图 绘制图素,建立 2D,3D几何模型并完成工程作图 File 档案 与文件有关的操作,包括文件的查询存取,编辑,浏览,打印,图形文件的转换,NC程序的传输等 Modify 修整 修改几何图形,包括倒圆,修整,打断,连接,延伸,改变曲面法向,动态移位等 Xform 转换 对图素或图素群组做图形变换,包括镜向,旋转,平移,单体补正,串 连补正等 Delete 删除 删除图形或恢复图形 Screen 屏幕 改变屏幕上图素的显示属性 Solids 实体 生成实体模型。包括用挤出,旋转,扫掠,举升,倒圆角,倒角,薄壳,牵引,修整及布尔运算方法生成实体,以及实体管理 Toolpaths 刀具路径 生成 2D,3D的刀具路径和 NC程序,包括处理二维外形铣削,钻孔等点位加工,带岛的挖槽加工,单曲面加工,多重曲面加工,投影曲面铣削,线框模型处理 3D加工以及操作管理,工作设定等 NC Utils 公用管理 包括实体验证,路径模拟,批处理加工,程式过滤,后处理, 加工报表,定义操作,定义刀具,定义材料等 辅助菜单说明 Z Z值 设置工作深度Z值 Color 作图颜色 设定绘制图形的颜色 Lev el 作图层别 设定绘制图形的图层 Attribute 图素属性 设置绘制图形的颜色、层别、线型、线宽、点的型式等属性及对各种类型图素的属性管理 Grou ps 群组设定 将多个图素定义为一群组 Mask 限定层 限定层,即设定系统认得出的图层。例如限定某一层,则绘制在该层的图素才能被选择,完成诸如分析,删除等操作。设置OFF,则系统可以认得出任何一个图层的图素 WCS 世界坐标系 设置系统视角管理。常用在图形文件转换肘,当有些构图面和视角与Mastercam软件不兼容时,可将其图素转正。 Plane 刀具平面 设定表示数控机床坐标系的二维平面 C Plane 构图平面 建立工作坐标系。包括建立空间绘图、俯视图、前视图、侧视图、视角号码、名称视角、图素定面、旋转定面、法线面等 Gview 视角 设定图形观察视角 A 2 构图平面说明 3d 3d空间绘图 TOP 俯视面 Front 前视面 Side 侧视面 Number 视角号码,1~8为系统默认,9号以上为用户新设定 Named 依系统视角管理中的WCS定面 Entity 图素定面,可以选一圆弧或二条线段或三个点或实体平面来定面 Rotate 旋转定面,当前平面绕着坐标轴旋转产生新的构图面 Last 前一...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

MasterCAM9.1中英文互译
