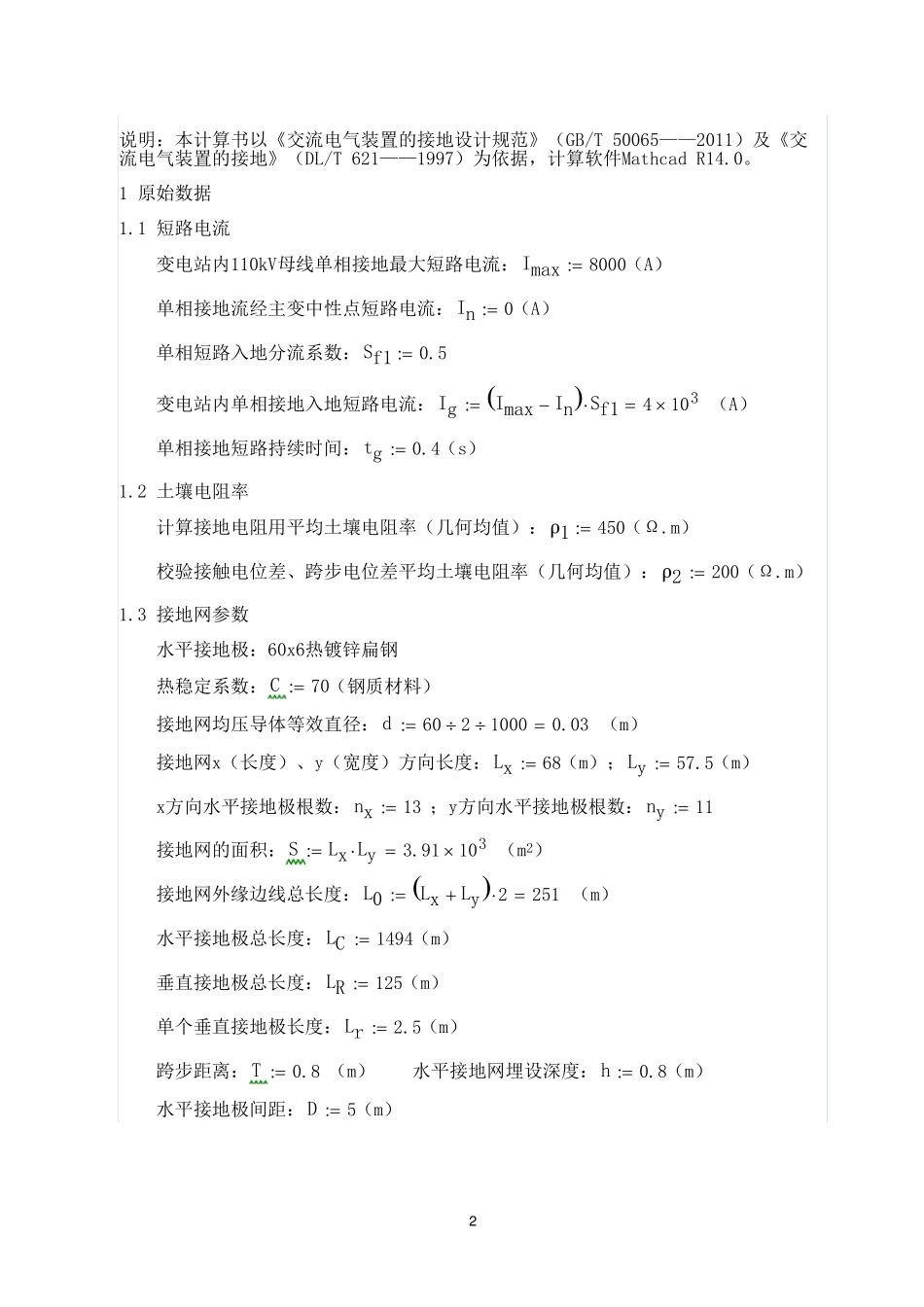

说明：本计算书以《交流电气装置的接地设计规范》（GB/T 50065——2011）及《交流电气装置的接地》（DL/T 621——1997）为依据，计算软件Mathcad R14.0。1 原始数据1.1 短路电流 变电站内110kV母线单相接地最大短路电流：Imax8000:=（A） 单相接地流经主变中性点短路电流：In0:= （A） 单相短路入地分流系数：Sf10.5:= 变电站内单相接地入地短路电流：IgImaxIn−() Sf1⋅4103×=:=（A） 单相接地短路持续时间：tg0.4:=（s）1.2 土壤电阻率 计算接地电阻用平均土壤电阻率（几何均值）：ρ1450:=（Ω.m） 校验接触电位差、跨步电位差平均土壤电阻率（几何均值）：ρ2200:=（Ω.m）1.3 接地网参数 水平接地极：60x6热镀锌扁钢 热稳定系数：C70:=（钢质材料） 接地网均压导体等效直径：d602÷1000÷0.03=:=（m） 接地网x（长度）、y（宽度）方向长度：Lx68:=（m）；Ly57.5:=（m） x方向水平接地极根数：nx13:= ；y方向水平接地极根数：ny11:= 接地网的面积：SLx Ly⋅3.91103×=:=（m2） 接地网外缘边线总长度：L0LxLy+() 2⋅251=:=（m） 水平接地极总长度：LC1494:=（m） 垂直接地极总长度：LR125:=（m） 单个垂直接地极长度：Lr2.5:=（m） 跨步距离：T0.8:= （m） 水平接地网埋设深度：h0.8:=（m） 水平接地极间距：D5:= （m） 22 主接地线选择2.1 按短路热稳定校验 SgIgCtg⋅36.14=:=（mm2）2.2 按腐蚀年限校验 根据GB/T 50065--2011条文说明4.3.6条表1，热镀锌扁钢腐蚀速度0.0065mm/a。 设计寿命按30年，对60x6扁钢，则30年后水平接地极截面为： Sn6030 0.0065⋅−()630 0.0065⋅−()⋅347.168=:=（mm2） 结论"合格"SgSn
