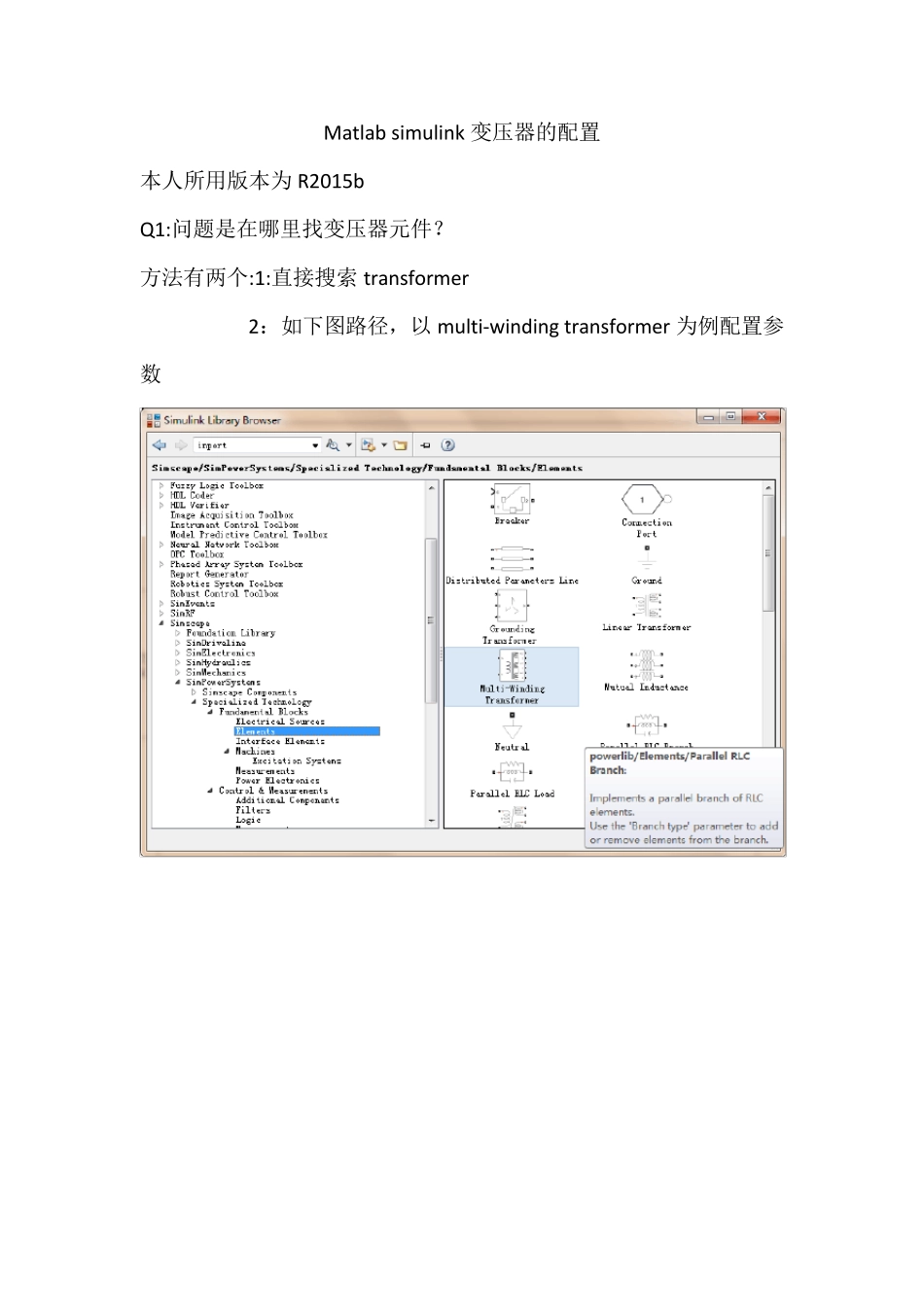

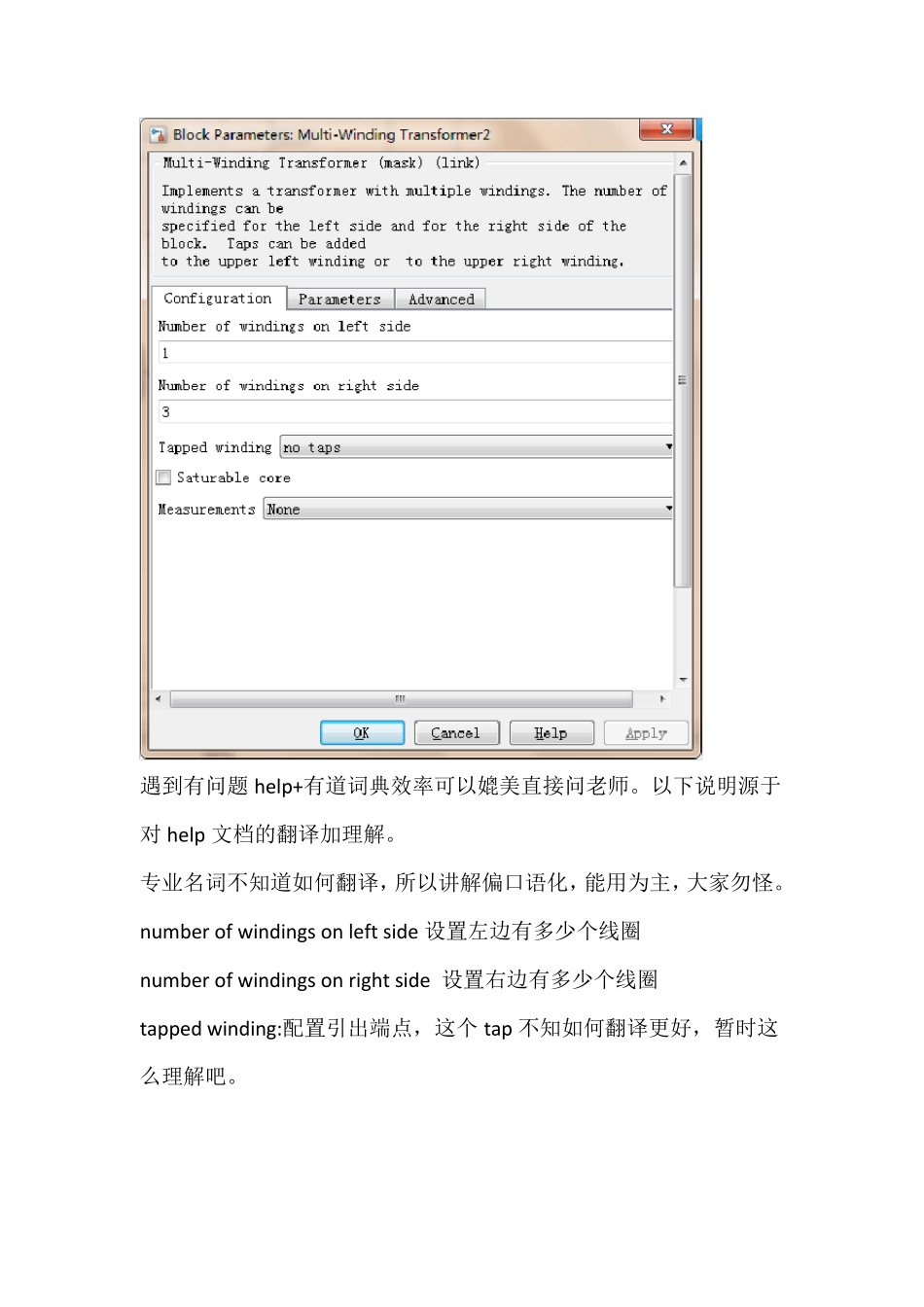

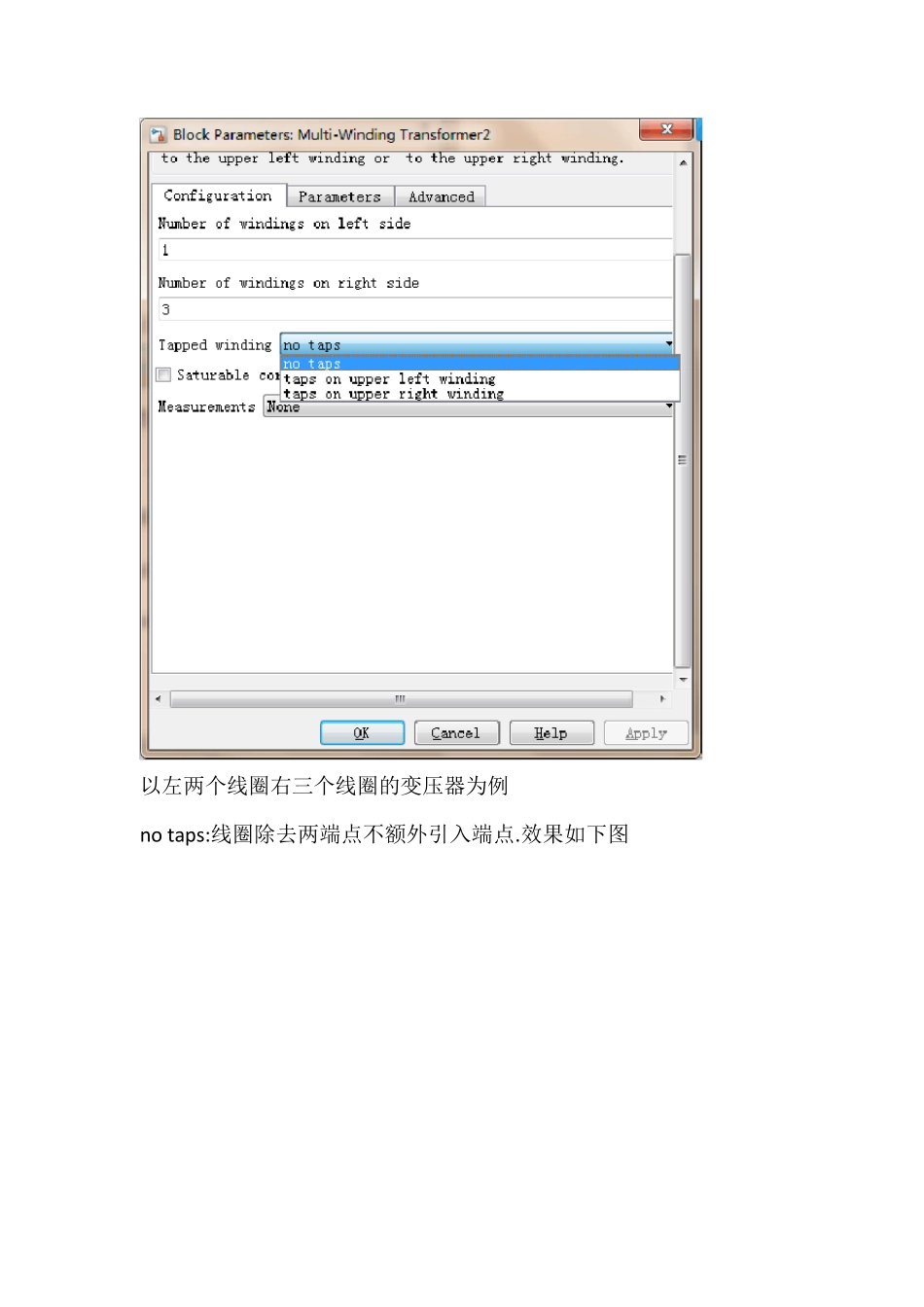

Matlab simulink 变压器的配置 本人所用版本为R2015b Q1:问题是在哪里找变压器元件? 方法有两个:1:直接搜索transformer 2:如下图路径,以 multi-w inding transformer 为例配置参数 遇到有问题help+有道词典效率可以媲美直接问老师。以下说明源于对 help 文档的翻译加理解。 专业名词不知道如何翻译,所以讲解偏口语化,能用为主,大家勿怪。 number of w indings on left side 设置左边有多少个线圈 number of w indings on right side 设置右边有多少个线圈 tapped w inding:配置引出端点,这个 tap 不知如何翻译更好,暂时这么理解吧。 以左两个线圈右三个线圈的变压器为例 no taps:线圈除去两端点不额外引入端点.效果如下图 taps on upper left w inding:额外端点设置在左边的第一个线圈处 taps on upper right w inding:额外端点设置在右边的第一个线圈处 以右边为例效果如下,8 个额外端点这个数字是配置的,它配合本身自带的两个端点将右边第一个线圈平均分为9 份,它和线圈数区别在线圈与线圈之间是没有连接的。这也导致线圈匝数比的配置是个额定电压矩阵。这个如何理解看之后的参数配置说明。 units:是单位选择 si:有名值(带单位的那种表示) pu:标幺制(你不知道那就选上面的吧,如果实在想选自己百度一下什么意思懒w o 得w ang 解ji 释le) L 和R 系列参考上面两个电路上各自的位置,基本上可以保持初试值就行,只是你的参数个数要和配置的线圈数相吻合。 w inding nominal voltages 就是各线圈的额定电压从左到有1+,1 为第一个线圈2+,2 为第二个线圈,以此类推,假如左边两个线圈,右边三个线圈,配置额定电压矩阵为【220 220 44 44 44】可以推出线圈匝数比为5:5:1:1:1 剩下的不 wo 用 bu 管 zhi 它 dao
