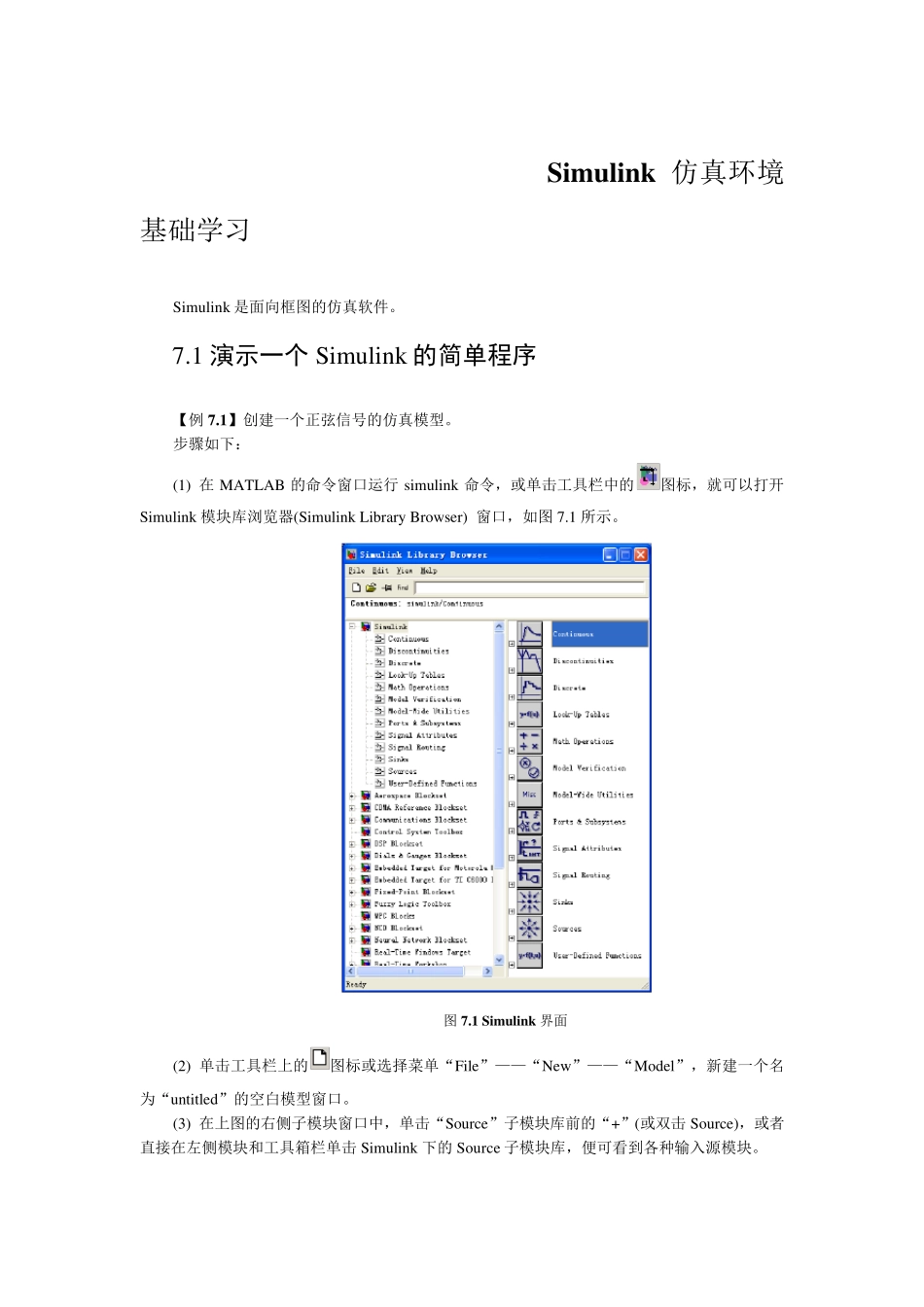

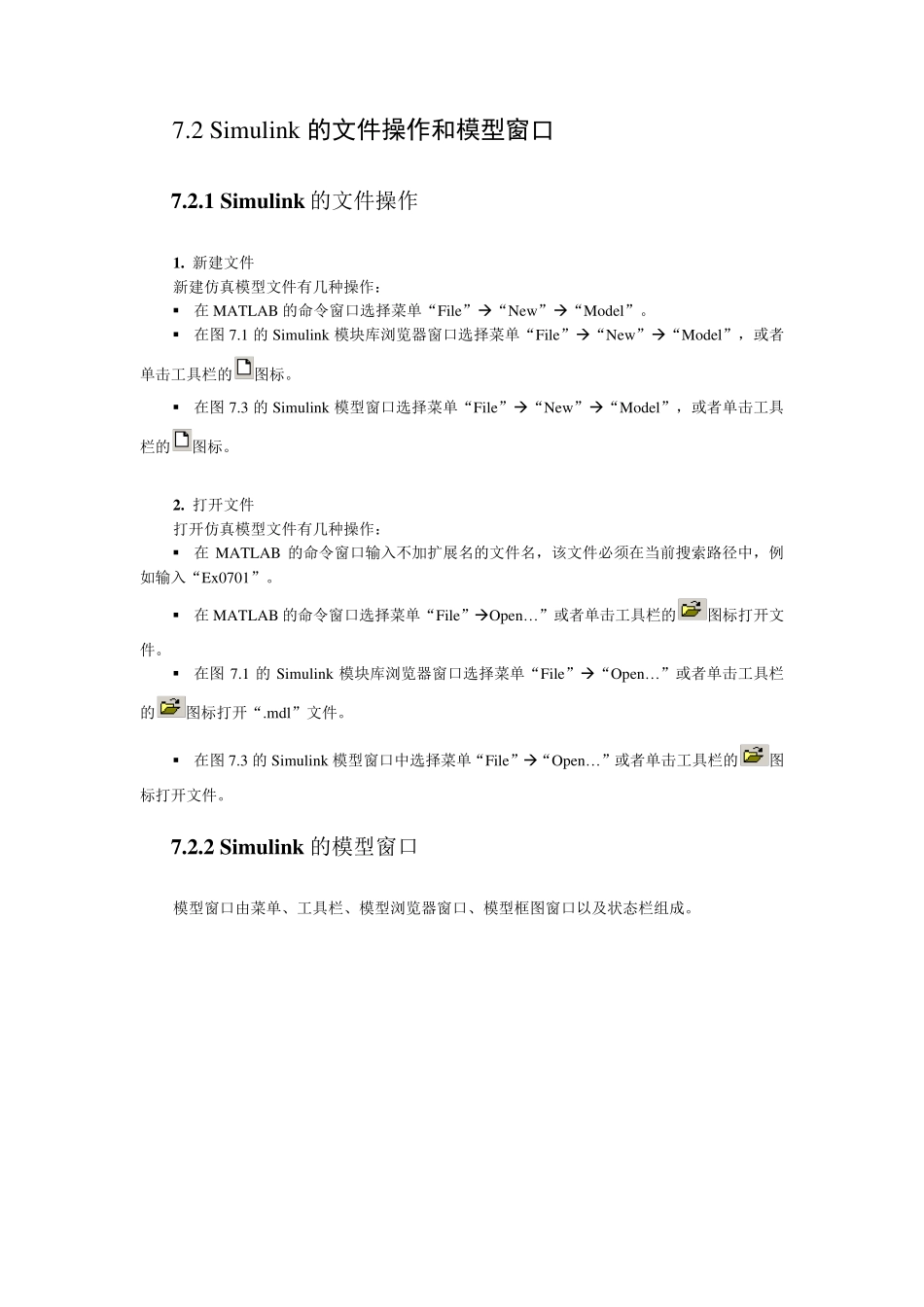

Simulink 仿真环境基础学习 Simulink 是面向框图的仿真软件。 7.1 演示一个 Simulink 的简单程序 【例7.1】创建一个正弦信号的仿真模型。 步骤如下： (1) 在MATLAB 的命令窗口运行simulink 命令，或单击工具栏中的图标，就可以打开Simulink 模块库浏览器(Simulink Library Browser) 窗口，如图7.1 所示。 (2) 单击工具栏上的图标或选择菜单“File”——“New”——“Model”，新建一个名为“untitled”的空白模型窗口。 (3) 在上图的右侧子模块窗口中，单击“Source”子模块库前的“+”(或双击Source)，或者直接在左侧模块和工具箱栏单击Simulink 下的Source 子模块库，便可看到各种输入源模块。 图7.1 Simulink 界面 (4) 用鼠标单击所需要的输入信号源模块“Sine Wav e”(正弦信号)，将其拖放到的空白模型窗口“u ntitled”，则“Sine Wav e”模块就被添加到u ntitled 窗口；也可以用鼠标选中“Sine Wav e”模块，单击鼠标右键，在快捷菜单中选择“add to 'u ntitled'”命令，就可以将“Sine Wav e”模块添加到u ntitled 窗口，如图7.2 所示。 (5) 用同样的方法打开接收模块库“Sinks”，选择其中的“Scope”模块(示波器)拖放到“u ntitled”窗口中。 (6) 在“u ntitled”窗口中，用鼠标指向“Sine Wav e”右侧的输出端，当光标变为十字符时，按住鼠标拖向“Scope”模块的输入端，松开鼠标按键，就完成了两个模块间的信号线连接，一个简单模型已经建成。如图7.3 所示。 (7) 开始仿真，单击“u ntitled”模型窗口中“开始仿真”图标，或者选择菜单“Simu link”——“Start”，则仿真开始。双击“Scope”模块出现示波器显示屏，可以看到黄色的正弦波形。如图7.4 所示。 (8) 保存模型，单击工具栏的图标，将该模型保存为“Ex 0701.mdl”文件。 图7.3 Simulink 模型窗口 图7.4 示波器窗口 图7.2 Simulink 界面 7.2 Simulink 的文件操作和模型窗口 7.2.1 Simulink 的文件操作 1. 新建文件 新建仿真模型文件有几种操作： ▪ 在MATLAB 的命令窗口选择菜单“File” “New” “Model”。 ▪ 在图 7.1 的Simulink 模块库浏览器窗口选择菜单“File” “New” “Model”，或者单击工具栏的图标。 ▪ 在图 7.3 的Simulink 模型窗口选择菜单“File” “New” “Model”，或者单击工具栏的图标。 2. 打开文件 打开仿真模型文件有几种操作：...
