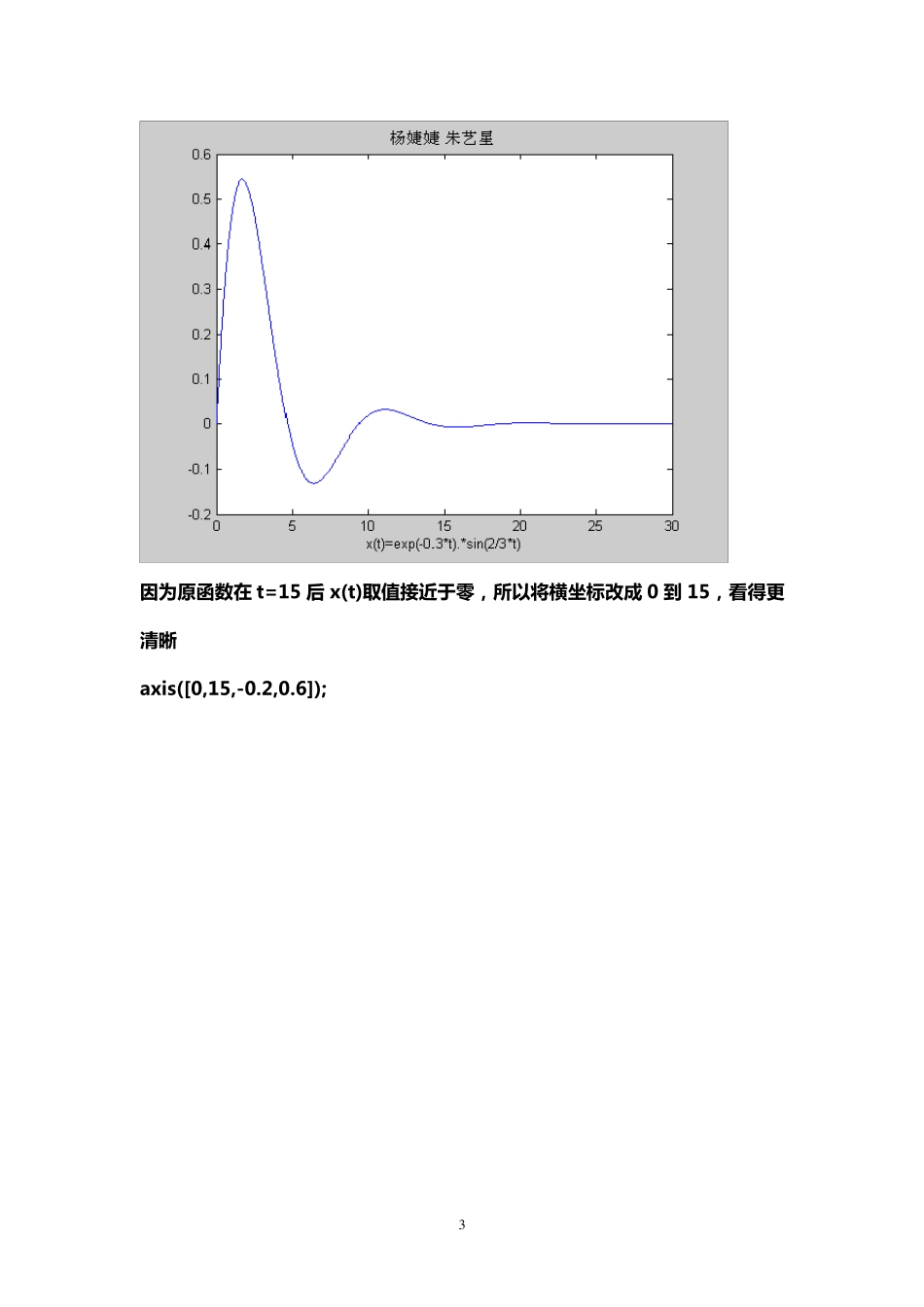

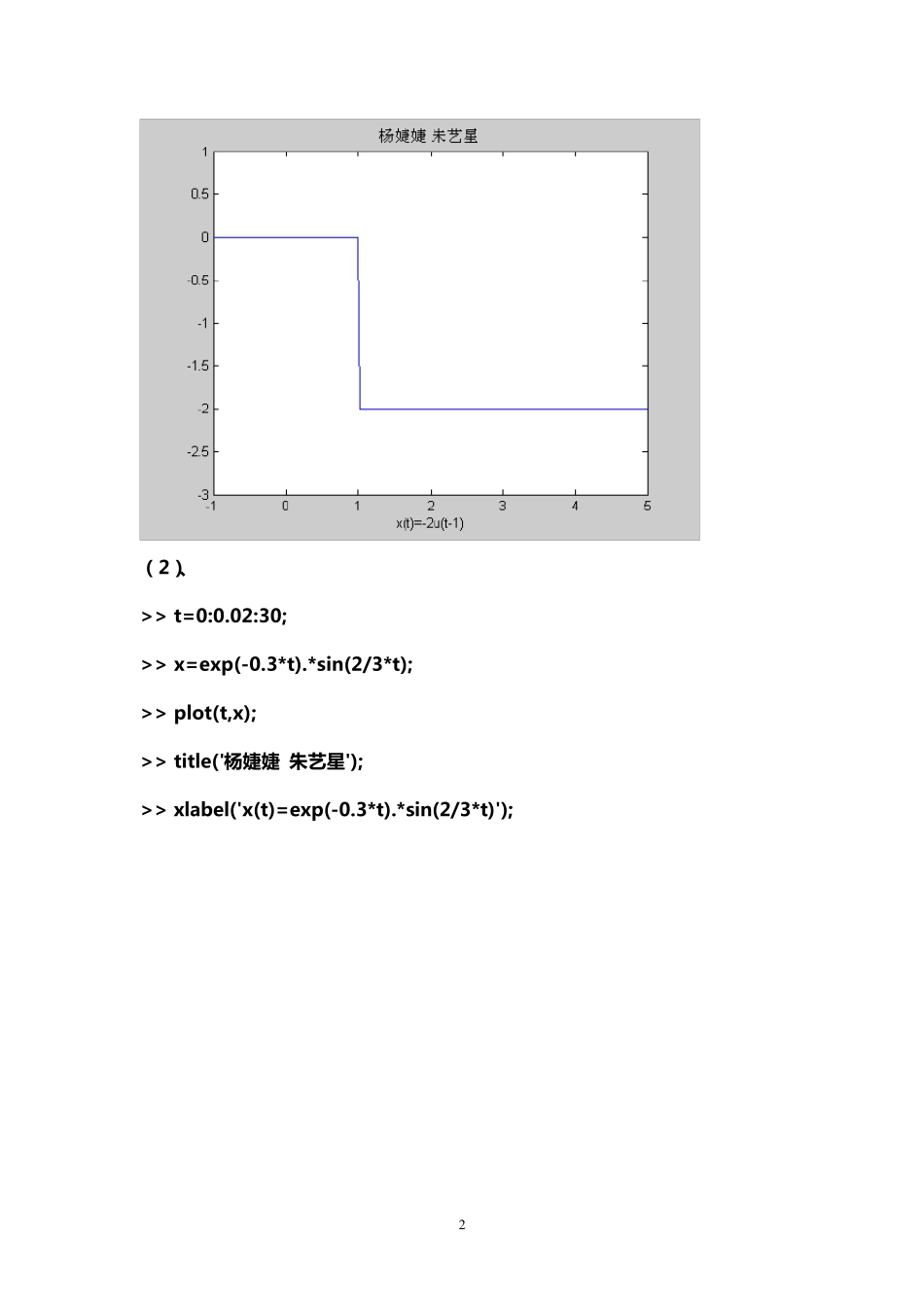

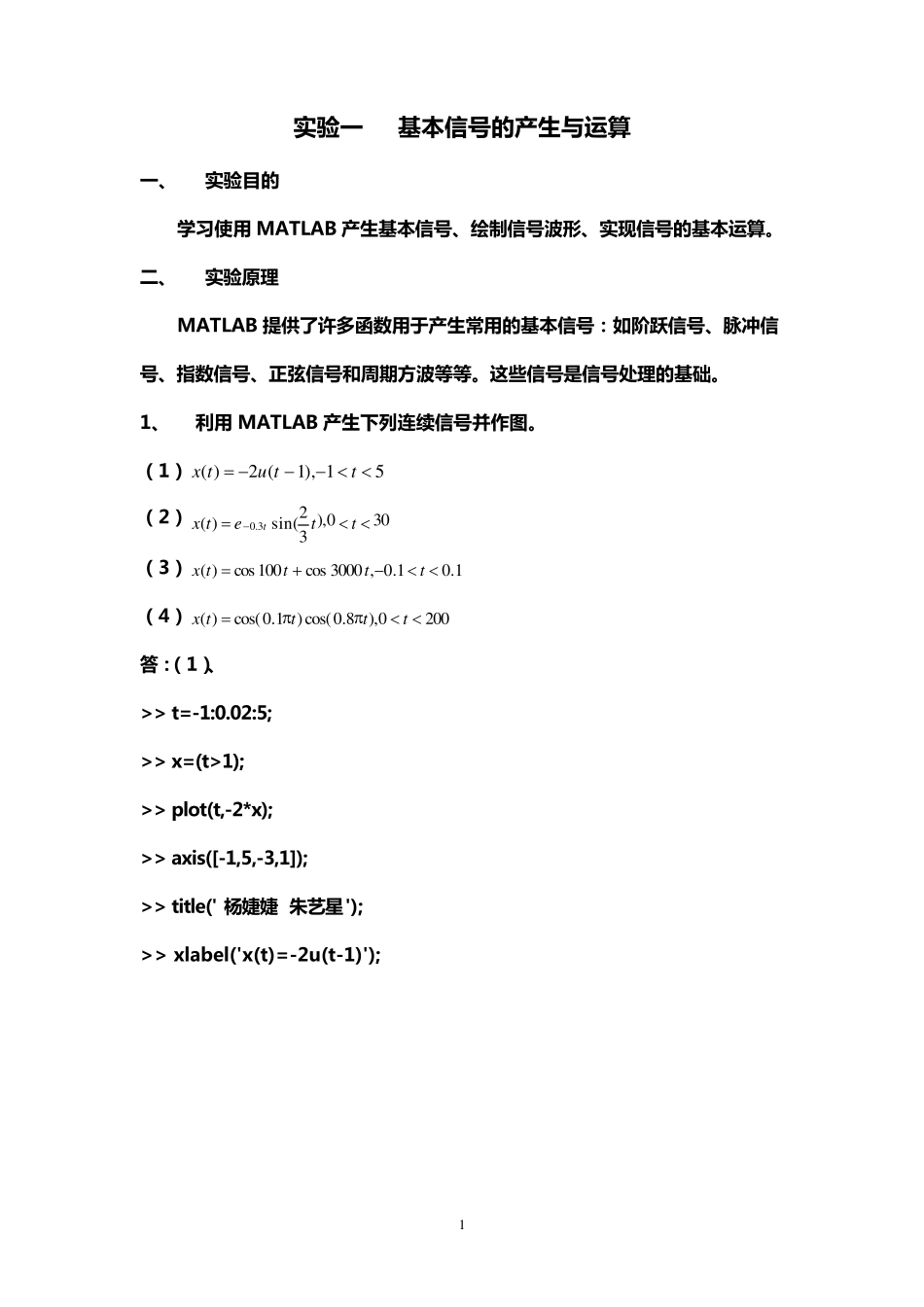

1 实 验 一 基 本 信 号 的 产 生 与 运 算 一 、 实 验 目的 学习使用 MATLAB 产 生 基 本 信 号 、绘制信 号 波形、实 现信 号 的 基 本 运 算 。 二、 实 验 原理 MATLAB 提供了许多函数用于产 生 常用的 基 本 信 号 ：如阶跃信 号 、脉冲信号 、指数信 号 、正弦信 号 和周期方波等等。这些信 号 是信 号 处理的 基 础。 1、 利用 MATLAB 产 生 下列连续信 号 并作图。 （1）51),1(2)(ttutx （2）300),32sin()(3.0ttetxt （3）1.01.0,3000cos100cos)(ttttx （4）2000),8.0cos()1.0cos()(ttttx 答：（1）、 >> t=-1:0.02:5; >> x=(t>1); >> plot(t,-2*x); >> axis([-1,5,-3,1]); >> title(' 杨婕婕 朱艺星'); >> xlabel('x(t)=-2u(t-1)'); 2 （ 2）、 >> t=0:0.02:30; >> x=exp(-0.3*t).*sin(2/3*t); >> plot(t,x); >> title('杨婕婕 朱艺星'); >> xlabel('x(t)=exp(-0.3*t).*sin(2/3*t)'); 3 因 为原函数在 t=15 后 x(t)取值接近于零，所以将横坐标改成 0 到 15，看得更清晰 axis([0,15,-0.2,0.6]); 4 （ 3） >> t=-0.1:0.01:0.1;x=cos(100*t)+cos(3000*t);plot(t,x); >> title('杨 婕 婕 朱 艺 星 '); >>xlabel('x=cos(100*t)+cos(3000*t)'); 因 为 t 的 间 隔 取 太 大 ， 以 至 于 函 数 不够准确， 缩小 t 的 间 隔 ： t=-0.1:0.002:0.2;x=cos(100*t)+cos(3000*t); plot(t,x);title('杨 婕 婕 ') 5 >> t=-0.1:0.0001:0.1; x=cos(100*t)+cos(3000*t); >> plot(t,x);title('杨 婕婕 朱艺星'); >> xlabel('x=cos(100*t)+cos(3000*t)'); 6 （ 4）、t=0:0.01:200; >> x=cos(0.1*pi*t).*cos(0.8*pi*t); >> plot(t,x); >> title('杨婕婕 朱艺星'); >> xlabel('x=cos(0.1*pi*t).*cos(0.8*pi*t)'); 因为为周期函数，可以将横坐标 t 间隔扩大以便于观察图像 >> axis([0,30,-1,1]); 7 2、 利用 MATLAB 产生下列离散序列并作图。 （1）,055,1)(nnx 1515n （2）)]25.0cos()25.0[sin()9.0()(nnnxn，2020n 答：（1）、k=-15:15;x=[zeros(1,10),ones(1,11),zeros(1,10)]; stem(k,x)axis([-15,15,-0.2,1.2]); title('杨婕婕 朱艺星');xlabel('x(n)'); 8 （ 2）、k=-...
