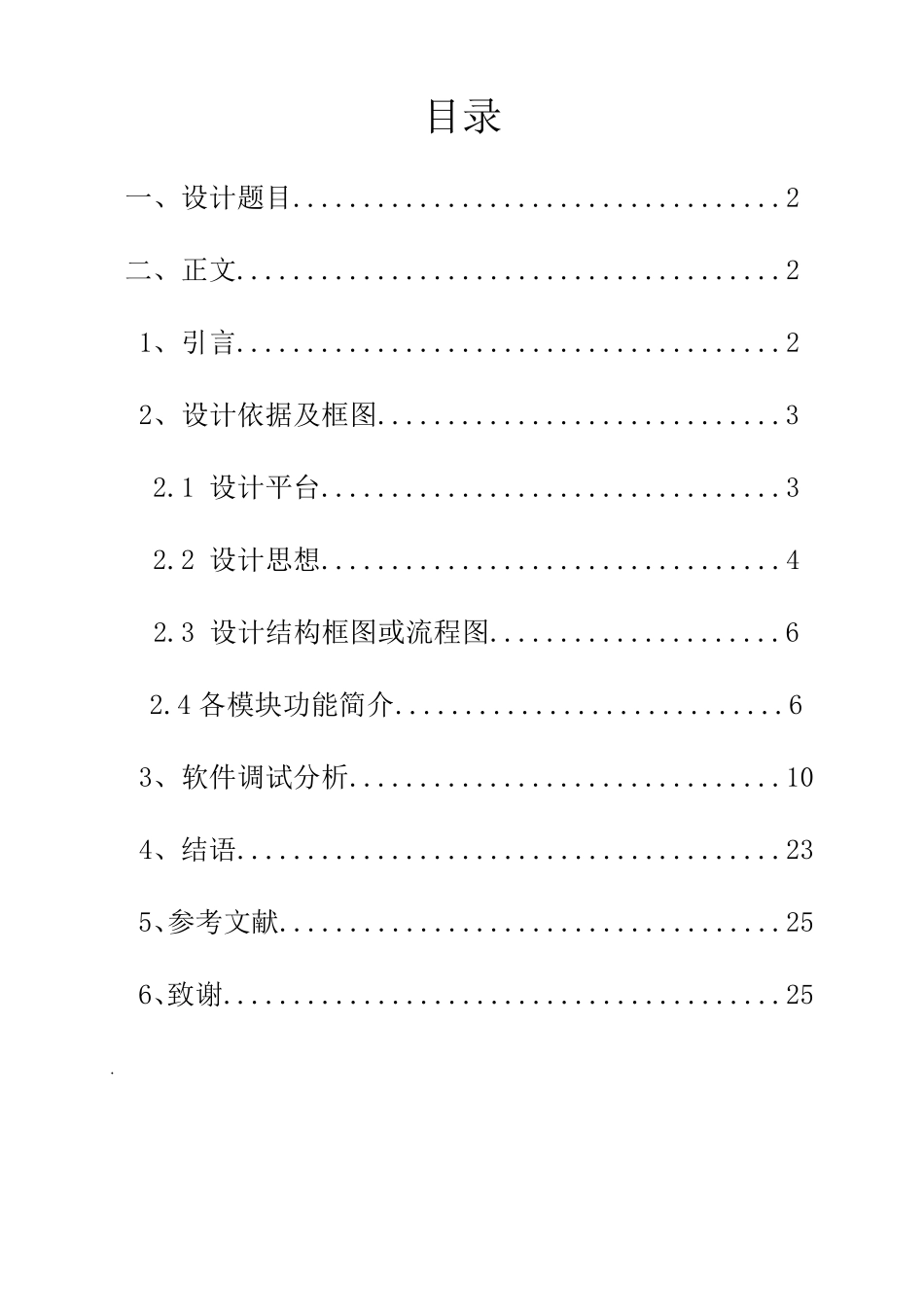

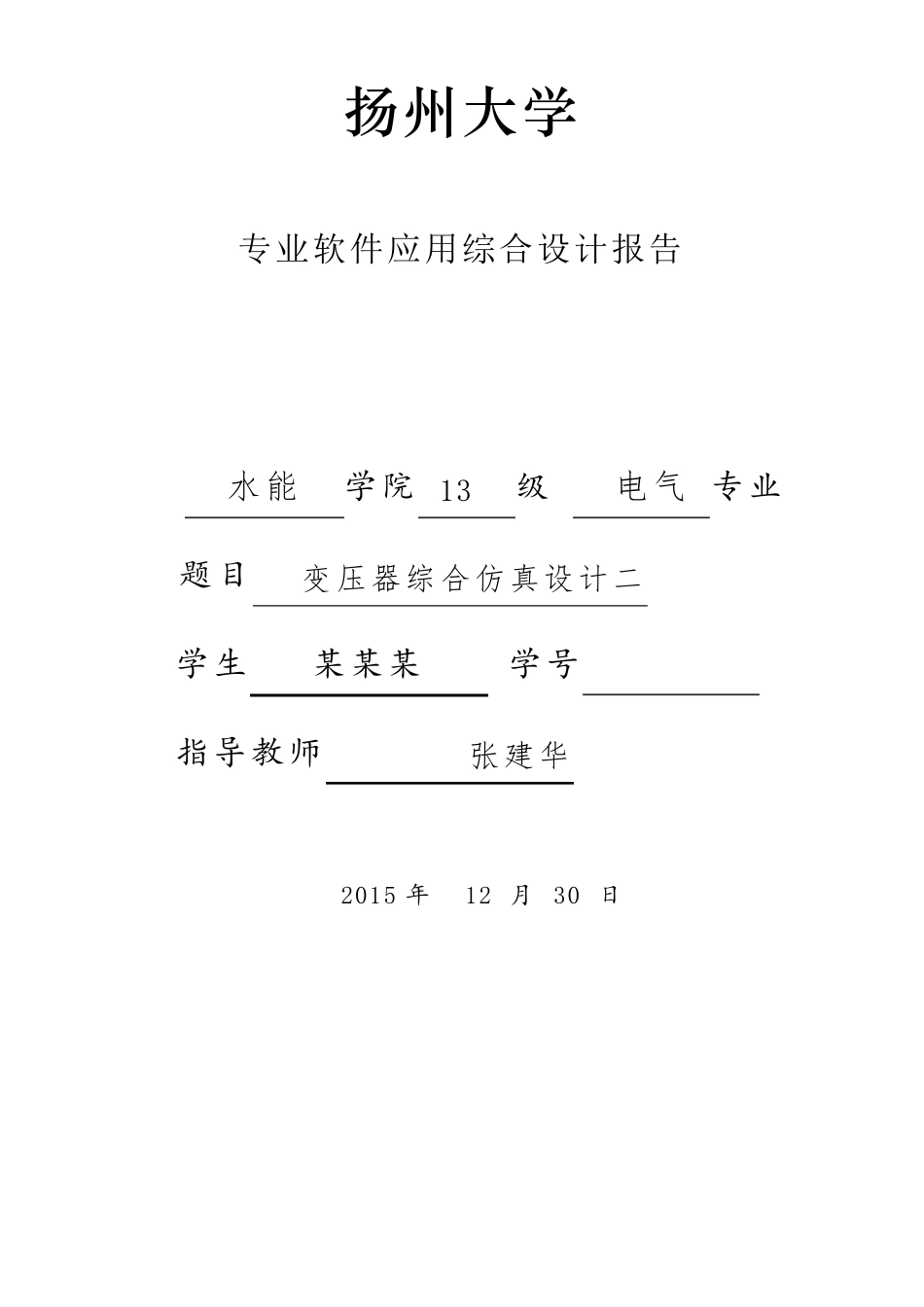

扬 州 大 学 专业软件应用综合设计报告 水能 学院 13 级 电气 专业 题目 变压器综合仿真设计二 学生 某某某 学号 ********* 指导教师 张建华 2015 年 12 月 30 日 目录 一、设计题目...................................2 二、正文.......................................2 1、引言.......................................2 2、设计依据及框图.............................3 2.1 设计平台.................................3 2.2 设计思想.................................4 2.3 设计结构框图或流程图.....................6 2.4 各模块功能简介............................6 3、软件调试分析...............................10 4、结语.......................................23 5、参考文献....................................25 6、致谢........................................25 . 2 变压器综合仿真设计二 摘 要 ： 随 着 变 压 器 技 术 的 进 步 ， 传 统 仿 真 已 经 受 到 了 很 大 的 限 制 。 并 且 当 下 要 推 动 变 压 器 技 术 的 发 展 ， 已 经 不 能 再 依 靠 传 统 仿 真 。 因 此 ， 对 于 变 压 器 的 计 算 机 仿 真 技 术 势 在 必 行 。 本 为 通 过 MATLAB 软 件 ， 对 变 压 器 的 运 行 特 性 进 行 了 仿 真 。 主 要 仿 真 的 内 容 包 括 ： 变 压器 磁 路 电 流 畸 变 以 及 变 压 器 负 载 运 行 特 性 曲 线 研 究 。 仿 真 所 用 到 的 方 法 为 数 值 计 算 方 法 ， 通过 插 值 的 方 法 实 现 了 对 曲 线 的 拟 合 。 仿 真 时 ， 结 合 实 际 情 况 可 输 入 不 同 参 数 便 于 研 究 。 文 中给 出 了 各 种 运 行 特 性 的 仿 真 结 果 图 ， 并 且 结 合 理 论 对 其 做 了 简 单 的 分 析 ， 验 证 了 仿 真 方 法 的准 确 性 和 可 行 性 。 关 键 字 ： 变 压 器 ； MATLAB 仿 真 分 析 ； 曲 线 拟 合 1 引 言 设随 着 科学技 术 进 步 ， 电 工电 子新技 术 的 不 断发 展 ， 新型电 气备不 断涌现 ， 人们使用电 的 频率越来越高， 人与...
