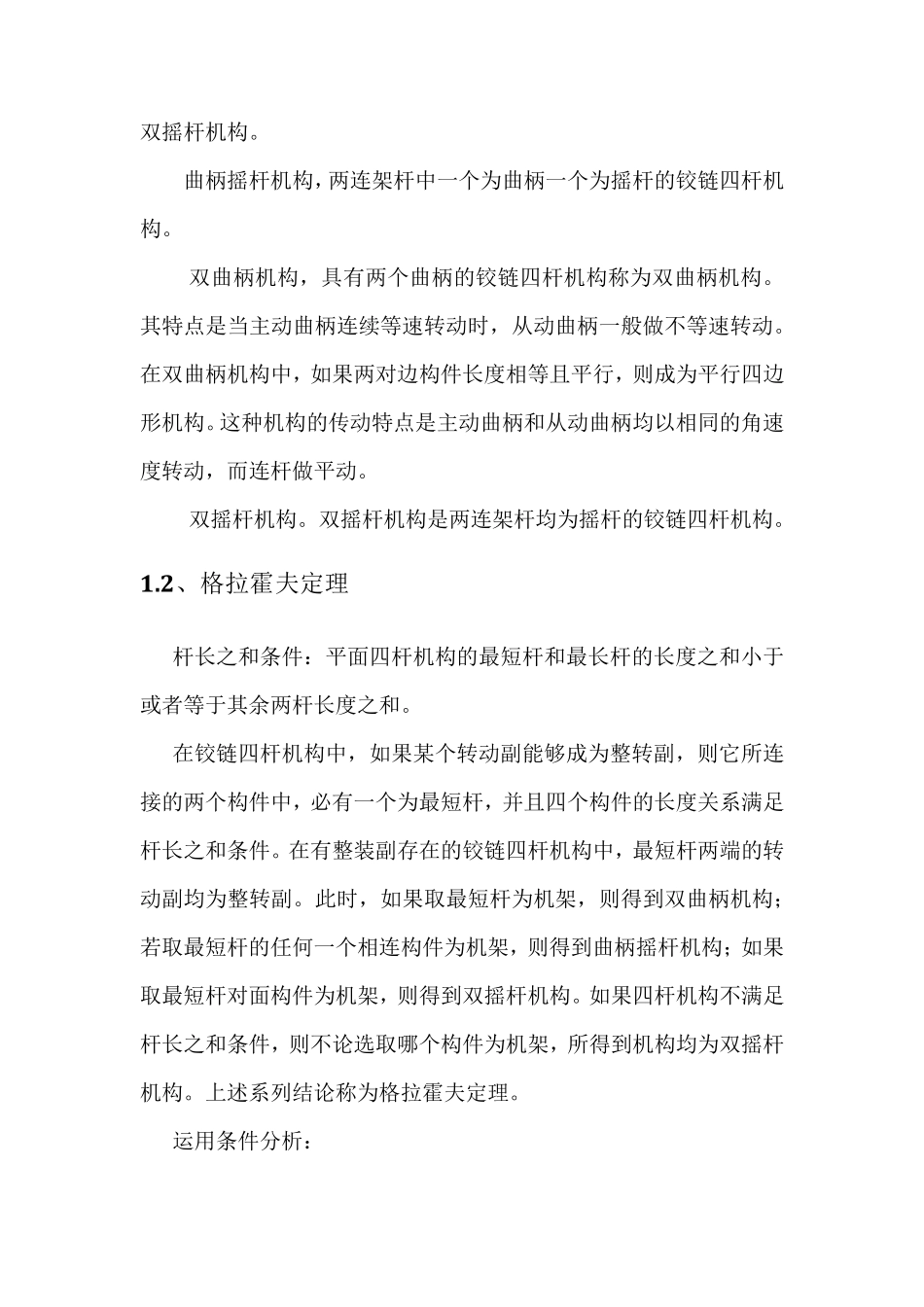

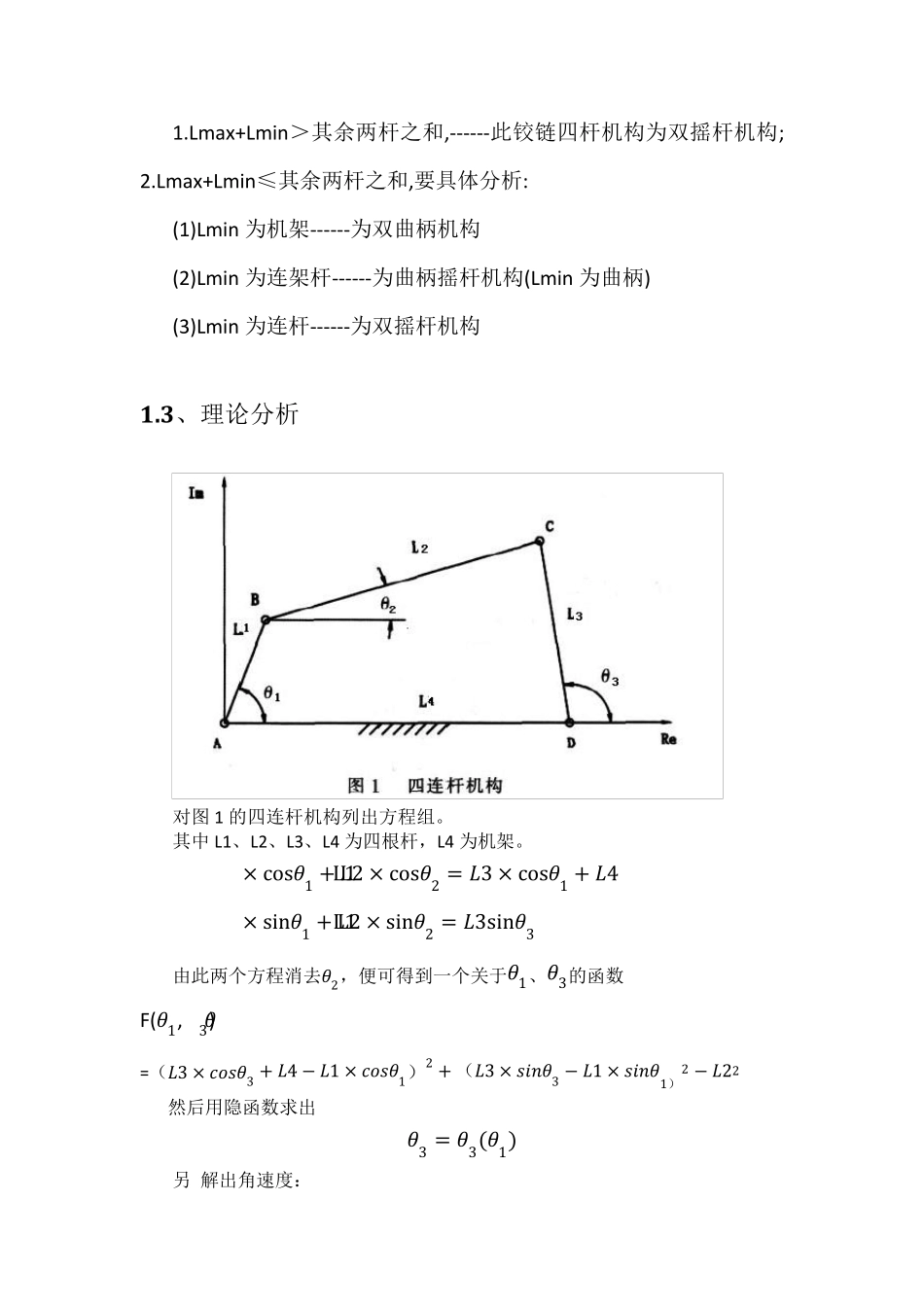

用Matlab 对四连杆运动模拟 引言 四连杆机构因其结构灵活、能够传递动力并有效地实现预定动作，在很多领域得到了广泛应用。进行连杆机构运动分析，传统方法主要是图解法或分析法，无论设计精度还是设计效率都相对低下，无法满足现代机械高速高精度的 要求 。随着计算机技术的飞速发展 ，特别是以 MATLAB 为代表的数值计算软件的出现， 为进行机构分析提供了有力的工具。 1、四连杆介绍 1 .1 、四连杆介绍与分类 所有运动副均为转动副的四杆机构称为铰链四杆机构，它是平面四杆机构的基本形式，其他四杆机构都可以看成是在它的基础上演化而来的。选定其中一个构件作为机架之后，直接与机架链接的构件称为连架杆，不直接与机架连接的构件称为连杆，能够做整周回转的构件被称作曲柄，只能在某一角度范围内往复摆动的构件称为摇杆。如果以转动副连接的两个构件可以做整周相对转动，则称之为整转副，反之称之为摆转副。铰链四杆机构中，按照连架杆是否可以做整圆周转动，可以将其分为三种基本形式，即曲柄摇杆机构，双曲柄机构和双摇杆机构。 曲柄摇杆机构，两连架杆中一个为曲柄一个为摇杆的铰链四杆机构。 双曲柄机构，具有两个曲柄的铰链四杆机构称为双曲柄机构。其特点是当主动曲柄连续等速转动时，从动曲柄一般做不等速转动。在双曲柄机构中，如果两对边构件长度相等且平行，则成为平行四边形机构。这种机构的传动特点是主动曲柄和从动曲柄均以相同的角速度转动，而连杆做平动。 双摇杆机构。双摇杆机构是两连架杆均为摇杆的铰链四杆机构。 1.2、格拉霍夫定理 杆长之和条件：平面四杆机构的最短杆和最长杆的长度之和小于或者等于其余两杆长度之和。 在铰链四杆机构中，如果某个转动副能够成为整转副，则它所连接的两个构件中，必有一个为最短杆，并且四个构件的长度关系满足杆长之和条件。在有整装副存在的铰链四杆机构中，最短杆两端的转动副均为整转副。此时，如果取最短杆为机架，则得到双曲柄机构；若取最短杆的任何一个相连构件为机架，则得到曲柄摇杆机构；如果取最短杆对面构件为机架，则得到双摇杆机构。如果四杆机构不满足杆长之和条件，则不论选取哪个构件为机架，所得到机构均为双摇杆机构。上述系列结论称为格拉霍夫定理。 运用条件分析： 1.Lmax+Lmin＞其余两杆之和,------此铰链四杆机构为双摇杆机构; 2.Lmax+Lmin≤其余两杆之和,要具体分析: (1)Lmin 为机架------为双曲柄机构 (2)Lmin 为连架杆------为...
