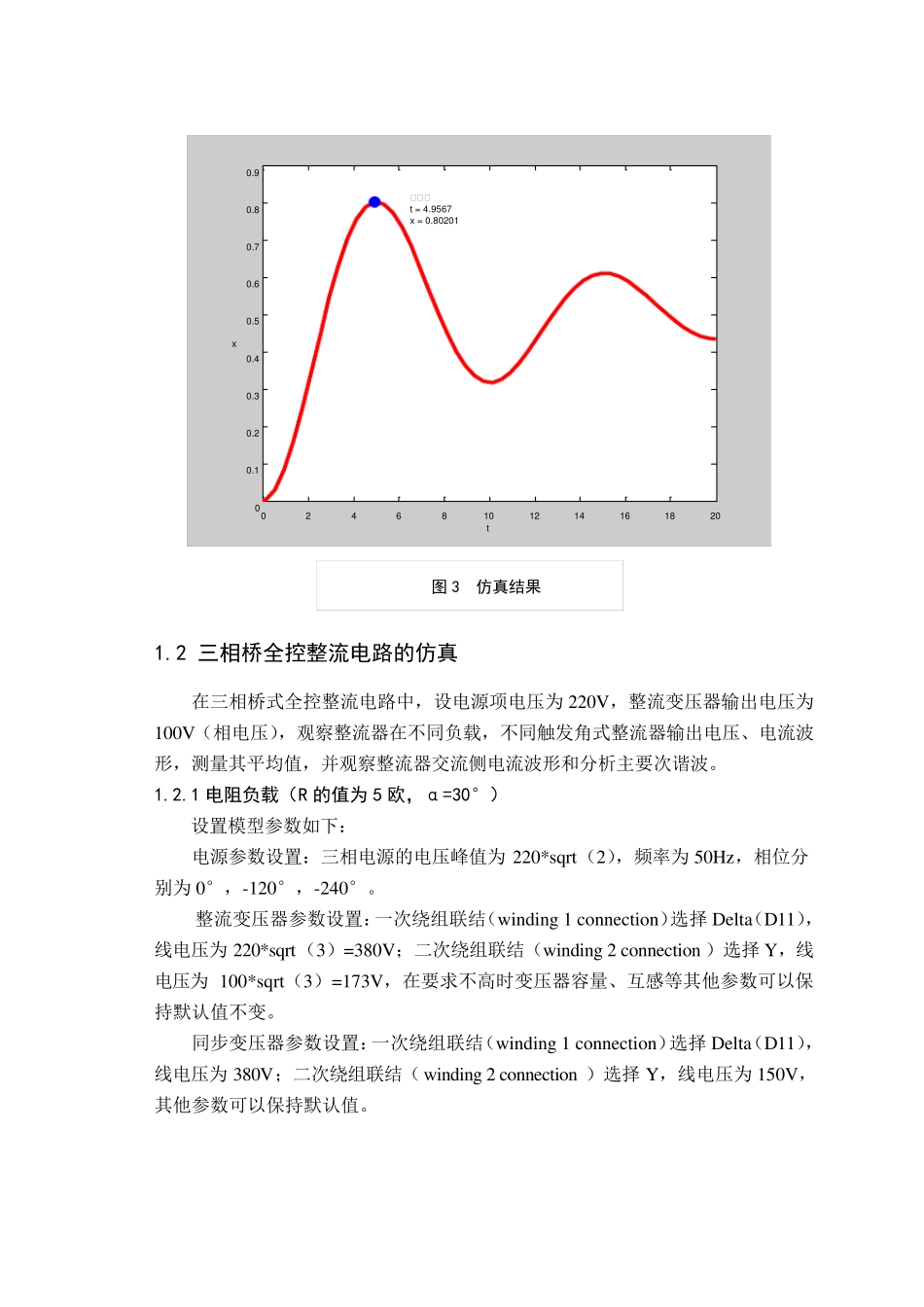

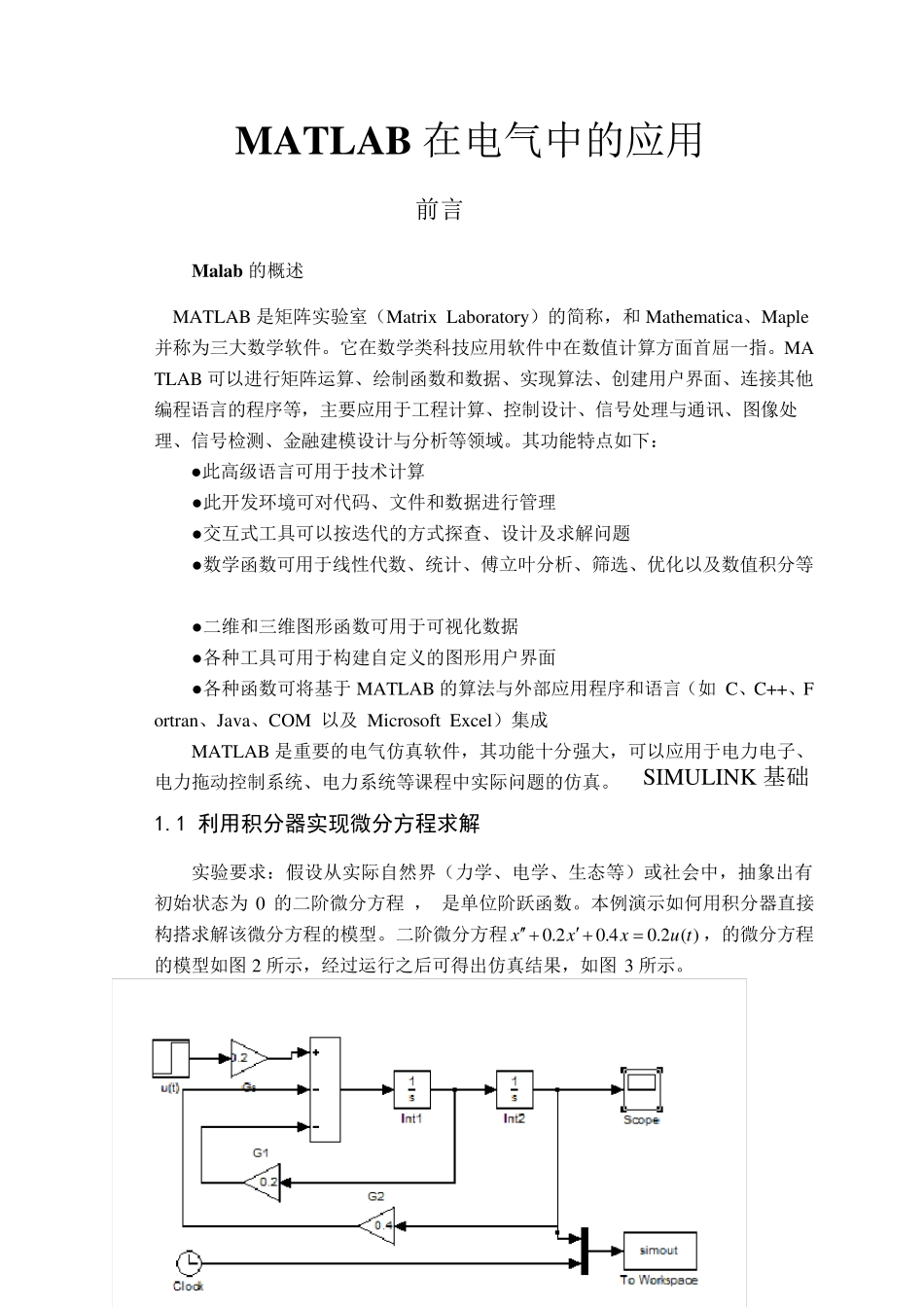

MATLAB 在电气中的应用 前言 Malab 的概述 MATLAB 是矩阵实验室（Matrix Laboratory ）的简称，和Mathematica、Maple并称为三大数学软件。它在数学类科技应用软件中在数值计算方面首屈一指。MATLAB 可以进行矩阵运算、绘制函数和数据、实现算法、创建用户界面、连接其他编程语言的程序等，主要应用于工程计算、控制设计、信号处理与通讯、图像处理、信号检测、金融建模设计与分析等领域。其功能特点如下： ●此高级语言可用于技术计算 ●此开发环境可对代码、文件和数据进行管理 ●交互式工具可以按迭代的方式探查、设计及求解问题 ●数学函数可用于线性代数、统计、傅立叶分析、筛选、优化以及数值积分等 ●二维和三维图形函数可用于可视化数据 ●各种工具可用于构建自定义的图形用户界面 ●各种函数可将基于 MATLAB 的算法与外部应用程序和语言（如 C、C++、Fortran、Jav a、COM 以及 Microsoft Ex cel）集成 MATLAB 是重要的电气仿真软件，其功能十分强大，可以应用于电力电子、电力拖动控制系统、电力系统等课程中实际问题的仿真。 SIMULINK 基础 1.1 利用积分器实现微分方程求解 实验要求：假设从实际自然界（力学、电学、生态等）或社会中，抽象出有初始状态为 0 的二阶微分方程 ， 是单位阶跃函数。本例演示如何用积分器直接构搭求解该微分方程的模型。二阶微分方程0.20.40.2 ( )xxxu t，的微分方程的模型如图 2 所示，经过运行之后可得出仿真结果，如图 3 所示。 1.2 三相桥全控整流电路的仿真 在三相桥式全控整流电路中，设电源项电压为220V，整流变压器输出电压为100V（相电压），观察整流器在不同负载，不同触发角式整流器输出电压、电流波形，测量其平均值，并观察整流器交流侧电流波形和分析主要次谐波。 1.2.1 电阻负载（R 的值为5 欧，α=30°） 设置模型参数如下： 电源参数设置：三相电源的电压峰值为220*sqrt（2），频率为50Hz，相位分 别为0°，-120°，-240°。 整流变压器参数设置：一次绕组联结（winding 1 connection）选择 Delta（D11），线电压为220*sqrt（3）=380V；二次绕组联结（winding 2 connection ）选择 Y，线电压为100*sqrt（3）=173V，在要求不高时变压器容量、互感等其他参数可以保持默认值不变。 同步变压器参数设置：一次绕组联结（winding 1 connection）选择 Delta（D11），线电压为380V；二次绕组联结（winding 2 connec...
