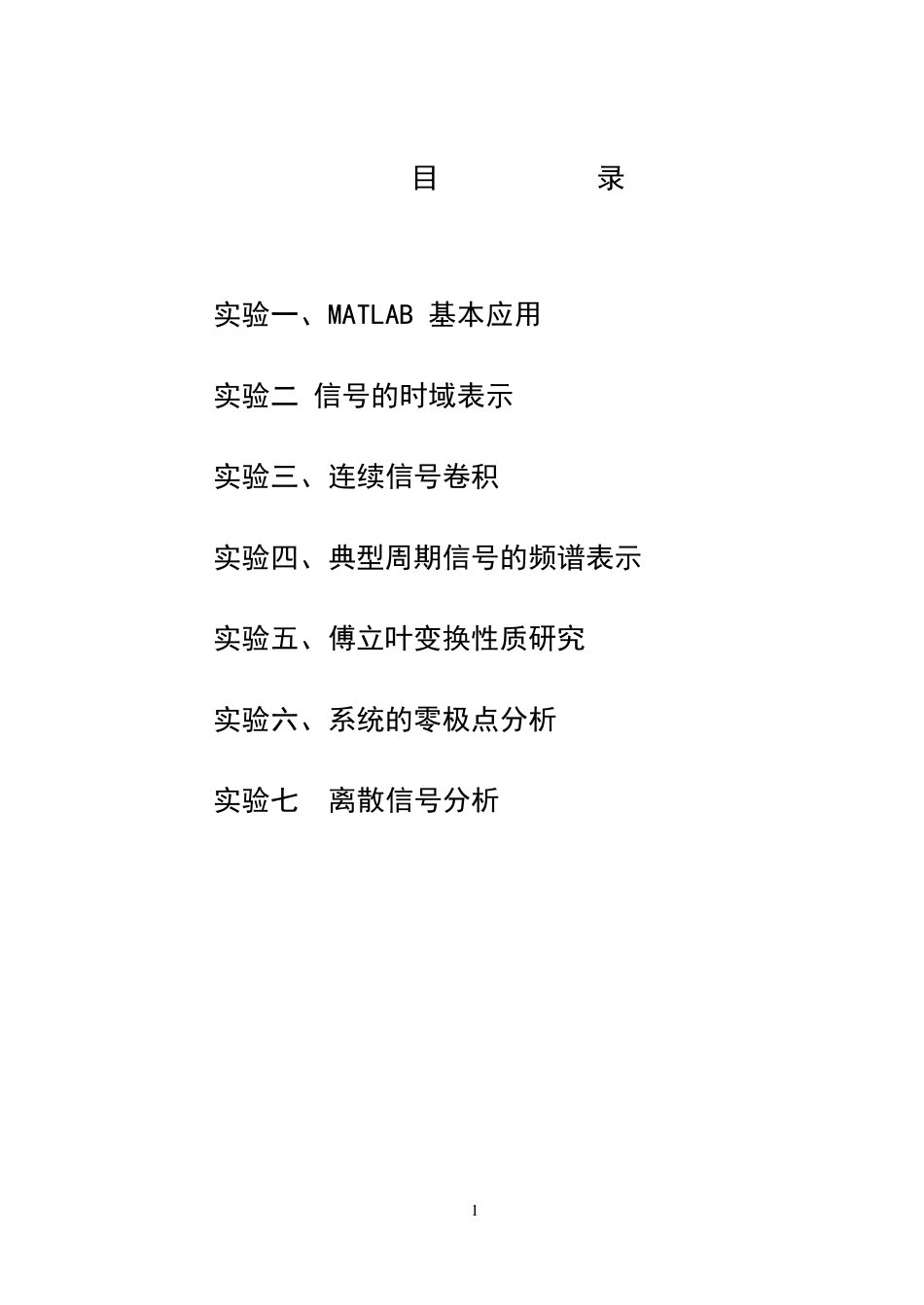

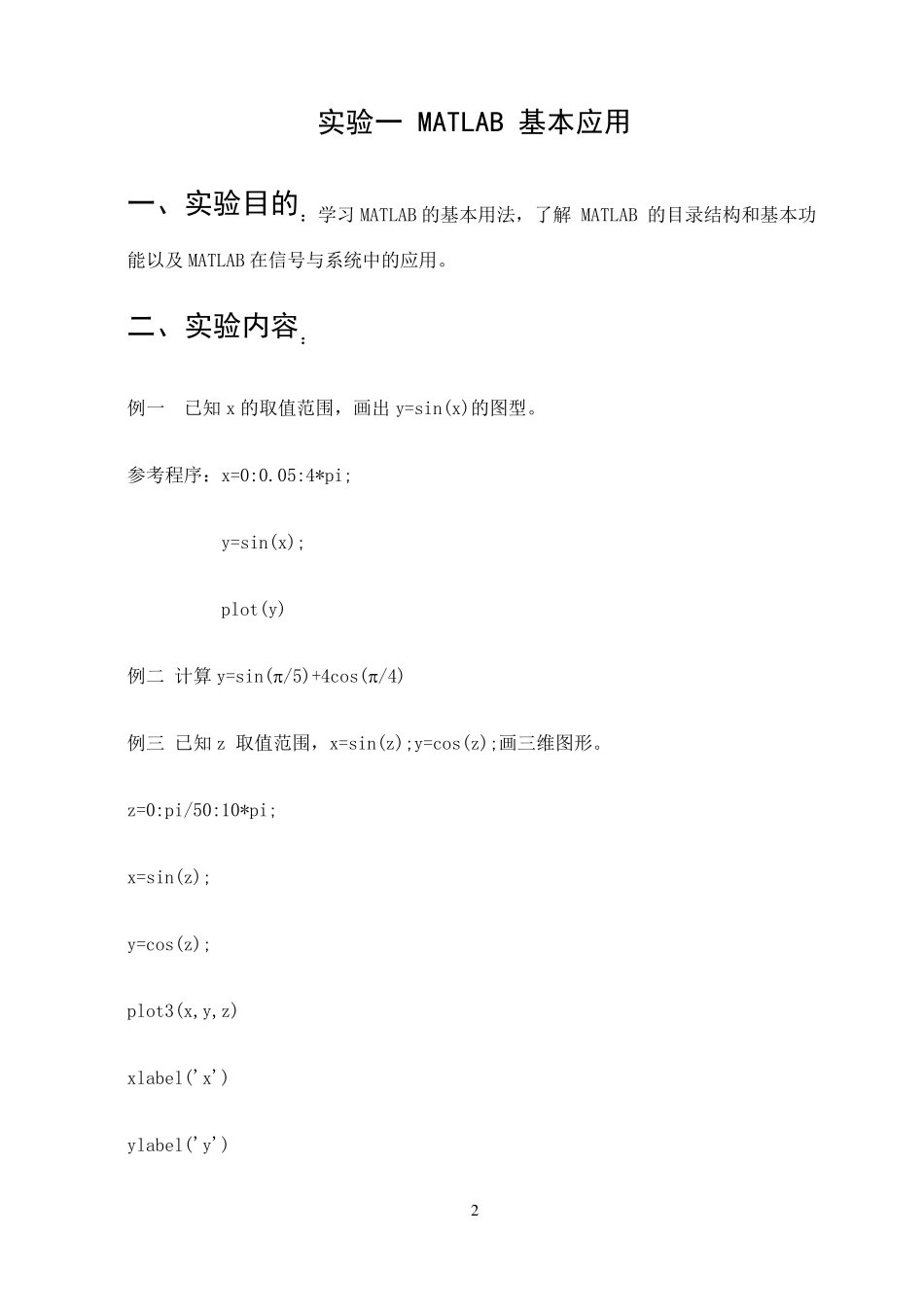

1 目 录 实验一、MATLAB 基本应用 实验二 信号的时域表示 实验三、连续信号卷积 实验四、典型周期信号的频谱表示 实验五、傅立叶变换性质研究 实验六、系统的零极点分析 实验七 离散信号分析 2 实验一 MATLAB 基本应用 一、实验目的：学习MATLAB 的基本用法，了解 MATLAB 的目录结构和基本功能以及MATLAB 在信号与系统中的应用。 二、实验内容： 例一 已知 x 的取值范围，画出 y=sin(x)的图型。 参考程序：x=0:0.05:4*pi; y=sin(x); plot(y) 例二 计算 y=sin(/5)+4cos(/4) 例三 已知 z 取值范围，x=sin(z);y=cos(z);画三维图形。 z=0:pi/50:10*pi; x=sin(z); y=cos(z); plot3(x,y,z) xlabel('x') ylabel('y') 3 zlabel('z') 例四 已知x 的取值范围，用subplot 函数绘图。 参考程序：x=0:0.05:7; y1=sin(x); y2=1.5*cos(x); y3=sin(2*x); y4=5*cos(2*x); subplot(2,2,1),plot(x,y1),title('sin(x)') subplot(2,2,2),plot(x,y2),title('1.5*cos(x)') subplot(2,2,3),plot(x,y3),title('sin(2*x)') subplot(2,2,4),plot(x,y4),title('5*cos(2*x)') 连续信号的MATLAB 表示 1、指数信号：指数信号Aeat 在 MATLAB 中可用ex p 函数表示，其调用形式为： y =A*ex p(a*t) (例 取 A=1,a=-0.4) 参考程序：A=1；a=-0.4; t=0:0.01:10; ft=A*ex p(a*t); plot(t,ft);grid on; 4 2、正弦信号：正弦信号 Acos(w0t+)和 Asin(w0t+)分别由函数 cos 和 sin 表示，其调用形式为：A*cos(w0t+phi) ;A*sin(w0t+phi) (例 取 A=1，w0=2，=/6) 参考程序：A=1；w0=2*pi; phi=pi/6; t=0:0.001:8; ft=A*sin(w0*t+phi); plot(t,ft);grid on ; 3、抽样函数：抽样函数 Sa(t)在 MATLAB 中用 sinc 函数表示，其定义为：sinc(t)=sin(t)/( t) 其调用形式为：y=sinc(t) 参考程序：t=-3*pi:pi/100:3*pi; ft=sinc(t/pi); plot(t,ft);grid on; 4、矩形脉冲信号：在 MATLAB 中用 rectpuls 函数来表示，其调用形式为：y=rectpuls(t,width),用以产生一个幅值为 1，宽度为 width,相对于 t=0 点左右对称的矩形波信号，该函数的横坐标范围由向量 t 决定，是以 t=0 为中心向左右各展开 width/2 的范围，width 的默认值为 1。 例：以 t=2T(即 t-2T=0)为对称中心的矩形脉冲信号的 MATLAB 源程序如下：（取 T=1） t=0:0.001:4; T=1; ft=r...
