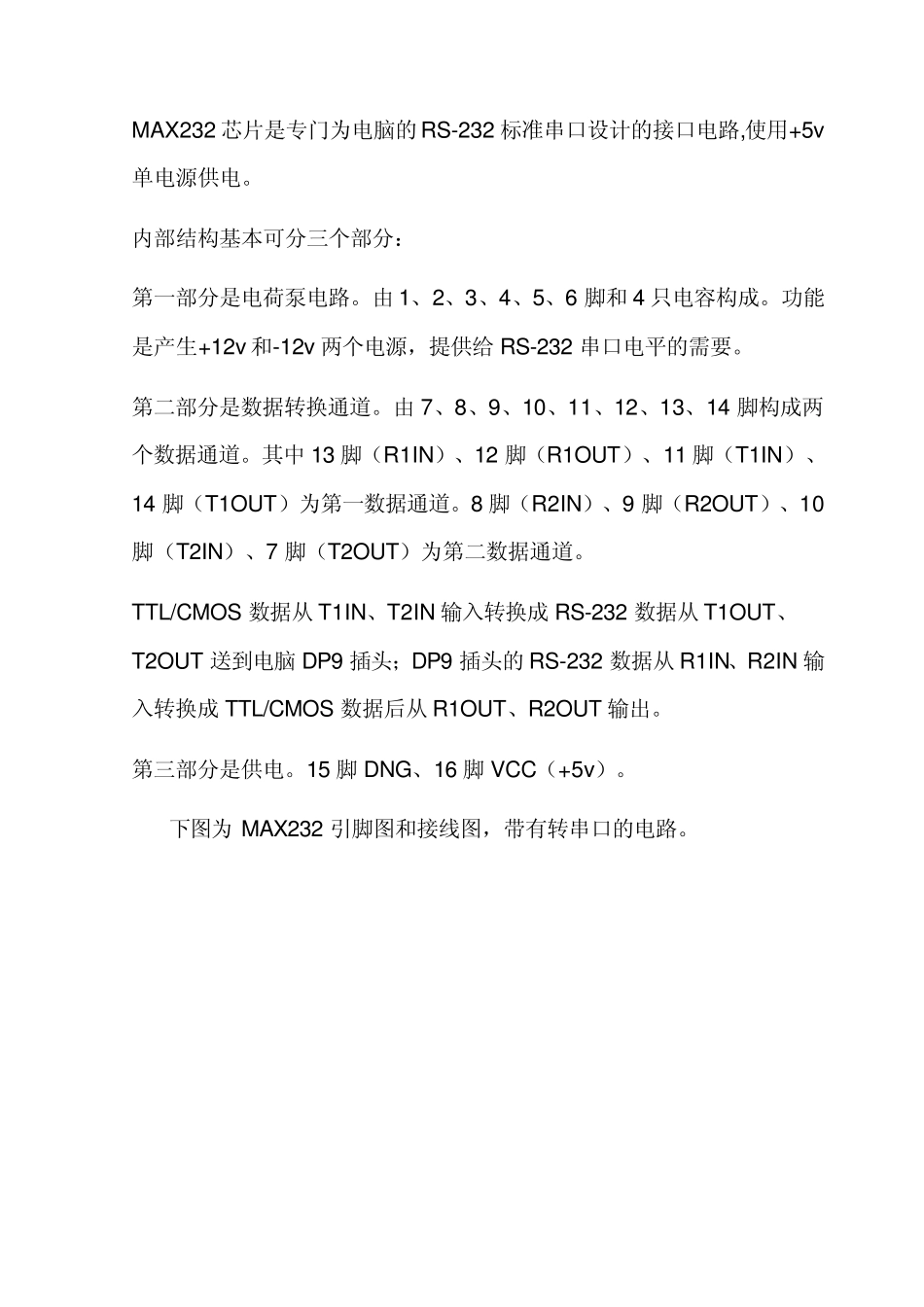

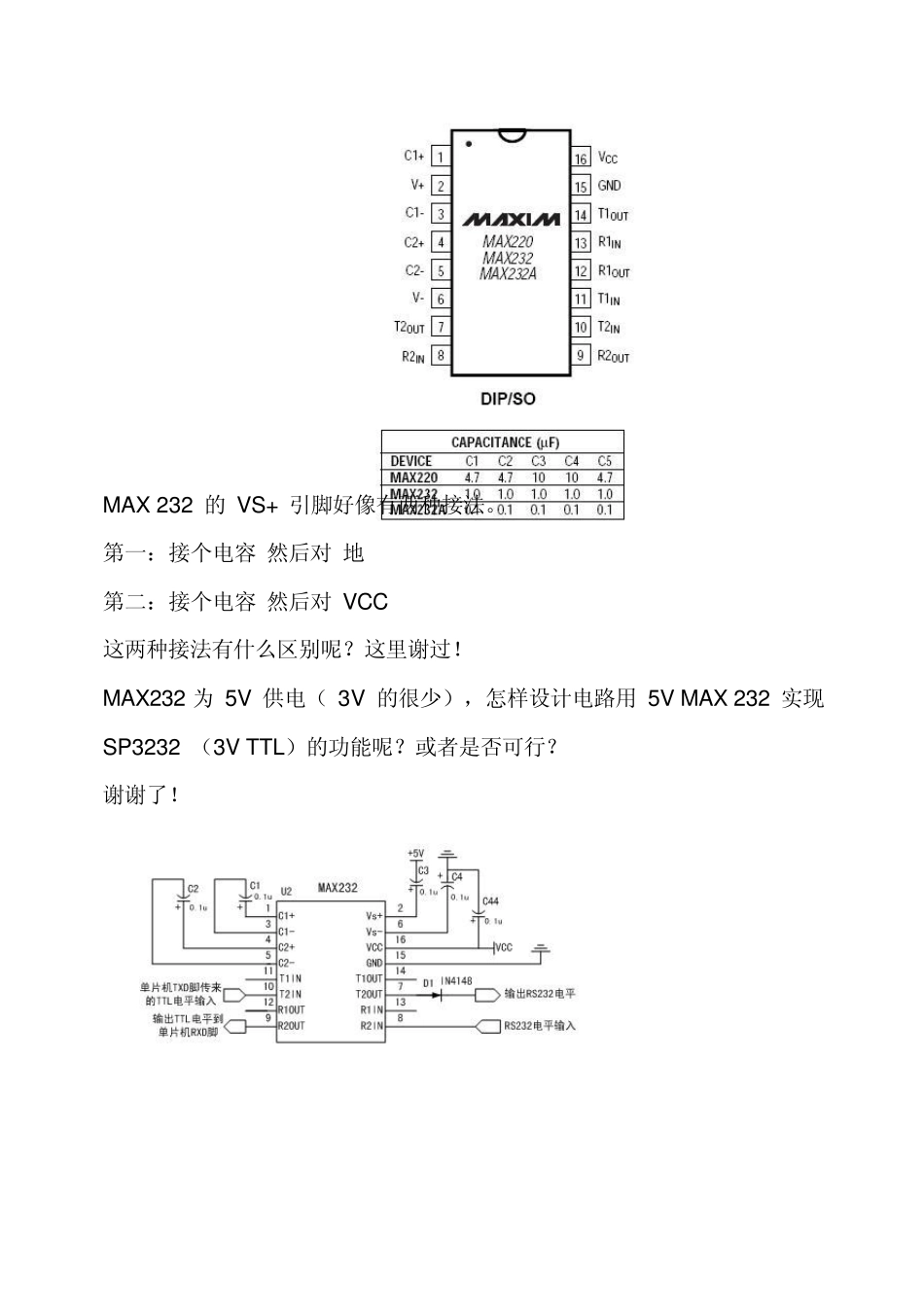

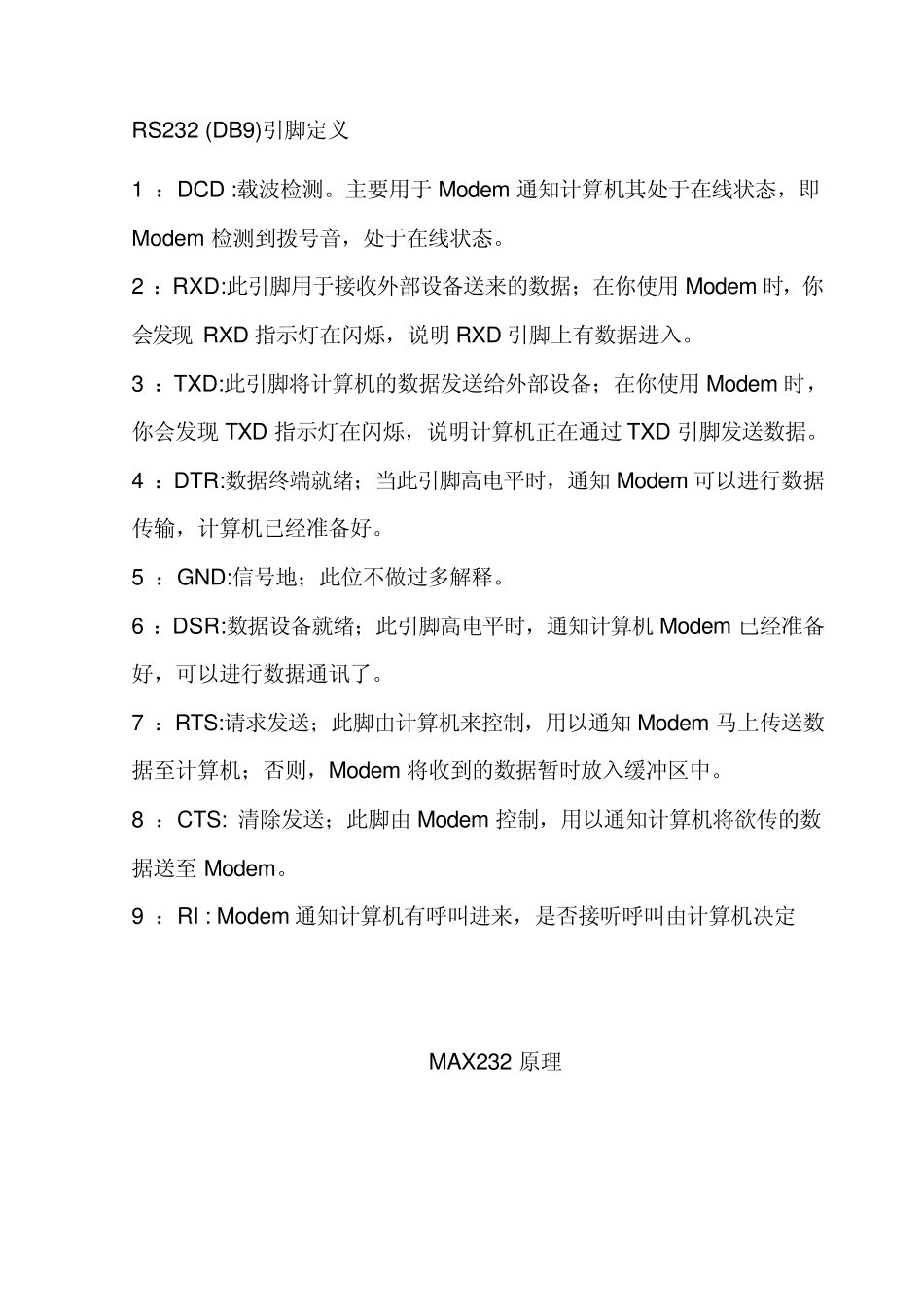

RS232 (DB9)引脚定义 1 ：DCD :载波检测。主要用于 Modem 通知计算机其处于在线状态，即Modem 检测到拨号音，处于在线状态。 2 ：RXD:此引脚用于接收外部设备送来的数据；在你使用 Modem 时，你会发现 RXD 指示灯在闪烁，说明 RXD 引脚上有数据进入。 3 ：TXD:此引脚将计算机的数据发送给外部设备；在你使用 Modem 时，你会发现 TXD 指示灯在闪烁，说明计算机正在通过 TXD 引脚发送数据。 4 ：DTR:数据终端就绪；当此引脚高电平时，通知 Modem 可以进行数据传输，计算机已经准备好。 5 ：GND:信号地；此位不做过多解释。 6 ：DSR:数据设备就绪；此引脚高电平时，通知计算机 Modem 已经准备好，可以进行数据通讯了。 7 ：RTS:请求发送；此脚由计算机来控制，用以通知 Modem 马上传送数据至计算机；否则，Modem 将收到的数据暂时放入缓冲区中。 8 ：CTS: 清除发送；此脚由 Modem 控制，用以通知计算机将欲传的数据送至 Modem。 9 ：RI : Modem 通知计算机有呼叫进来，是否接听呼叫由计算机决定 MAX232 原理 MAX232 芯片是专门为电脑的RS-232 标准串口设计的接口电路,使用+5v单电源供电。 内部结构基本可分三个部分： 第一部分是电荷泵电路。由1、2、3、4、5、6 脚和 4 只电容构成。功能是产生+12v和-12v两个电源，提供给 RS-232 串口电平的需要。 第二部分是数据转换通道。由7、8、9、10、11、12、13、14 脚构成两个数据通道。其中 13 脚（R1IN）、12 脚（R1OUT）、11 脚（T1IN）、14 脚（T1OUT）为第一数据通道。8 脚（R2IN）、9 脚（R2OUT）、10脚（T2IN）、7 脚（T2OUT）为第二数据通道。 TTL/CMOS 数据从 T1IN、T2IN 输入转换成 RS-232 数据从 T1OUT、T2OUT 送到电脑DP9 插头；DP9 插头的RS-232 数据从 R1IN、R2IN 输入转换成 TTL/CMOS 数据后从 R1OUT、R2OUT 输出。 第三部分是供电。15 脚 DNG、16 脚 VCC（+5v）。 下图为MAX232 引脚图和接线图，带有转串口的电路。 MAX 232 的 VS+ 引脚好像有两种接法。 第一：接个电容 然后对 地 第二：接个电容 然后对 VCC 这两种接法有什么区别呢？这里谢过！ MAX232 为 5V 供电（ 3V 的很少），怎样设计电路用 5V MAX 232 实现 SP3232 （3V TTL）的功能呢？或者是否可行？ 谢谢了！ 通信接口电路 《max232 引脚图》 为了实现PC 机与单片机之间的串行通信，我们首先要清...
