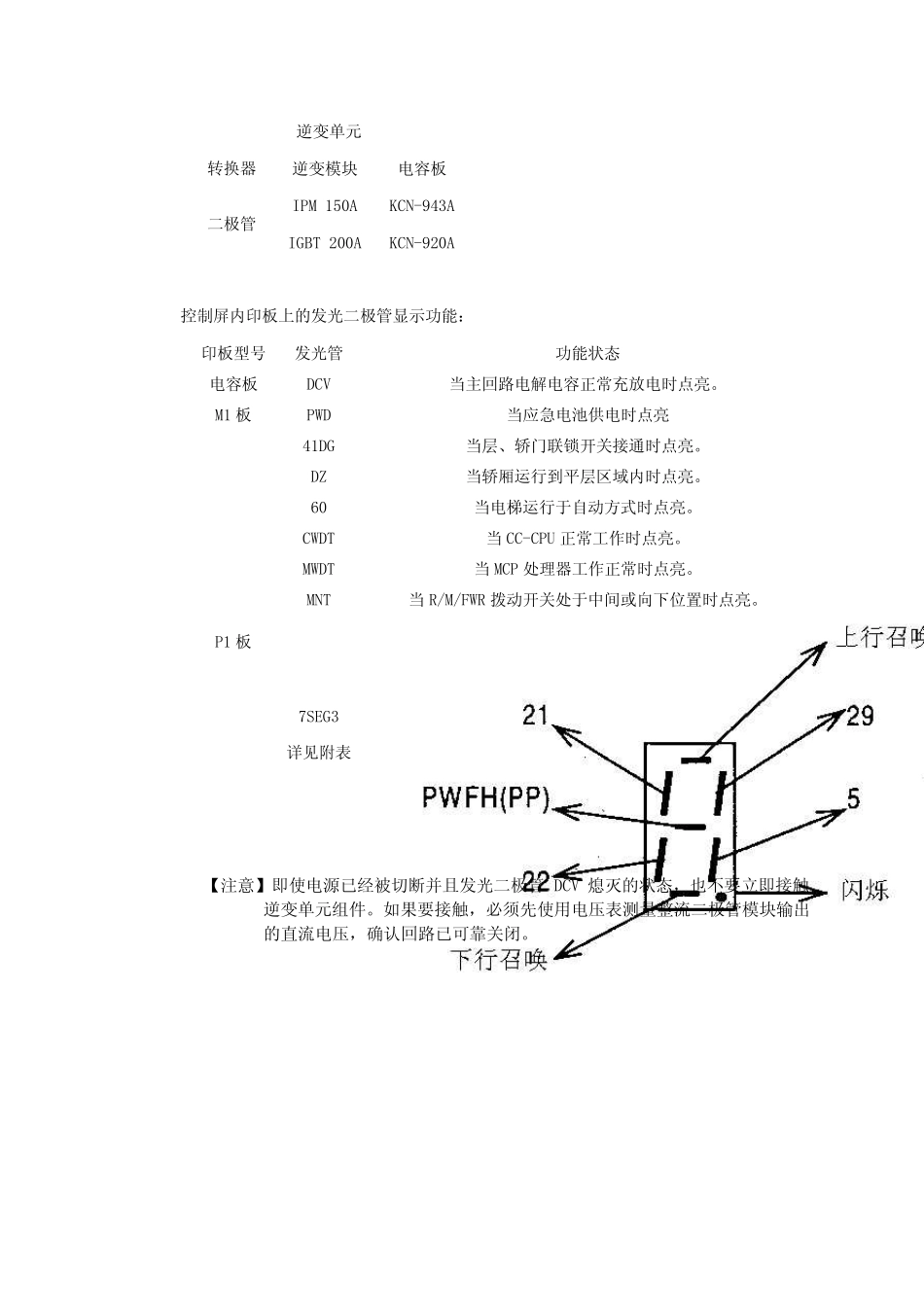

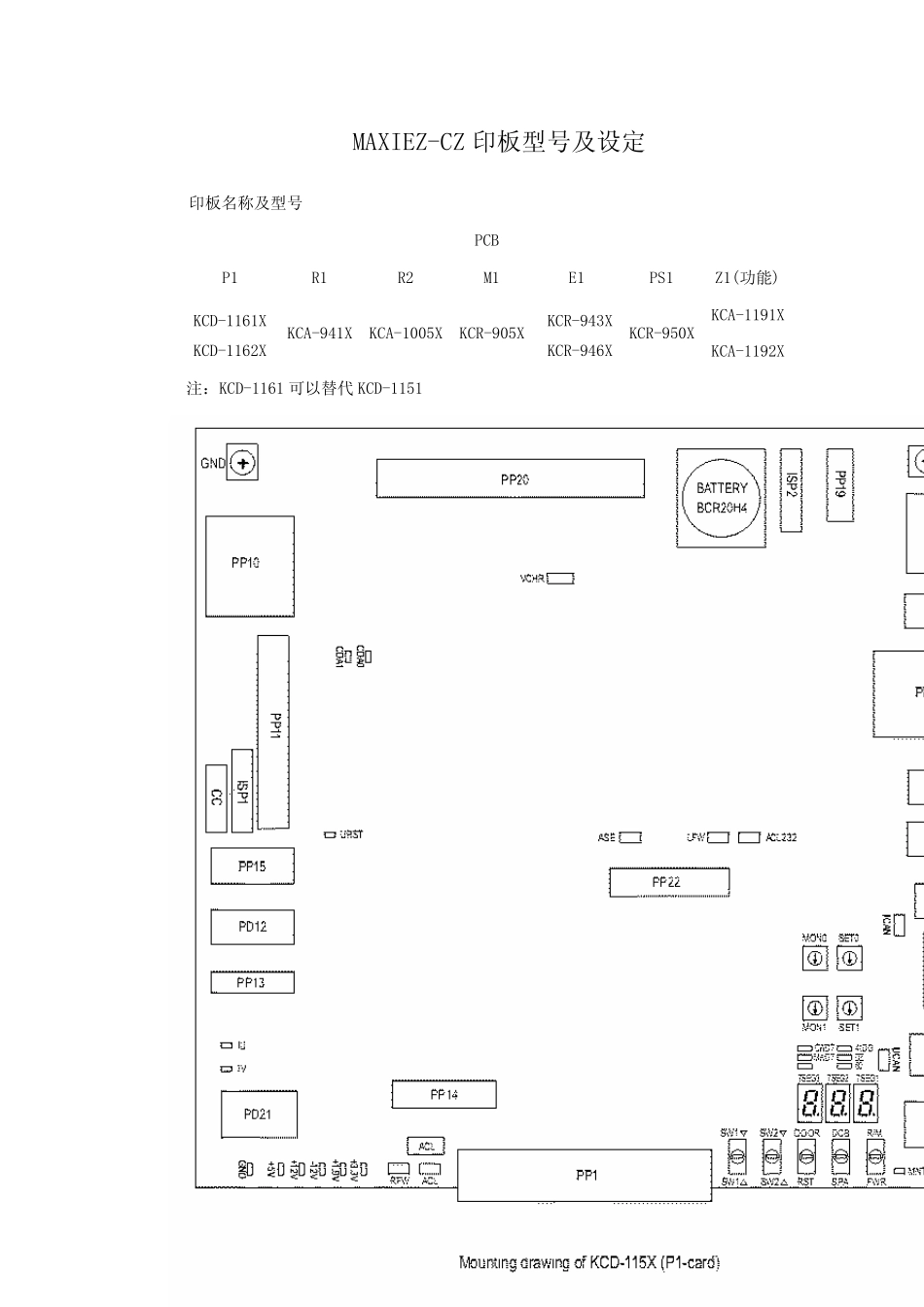

MAXIEZ-CZ 印板型号及设定 印板名称及型号 PCB P1 R1 R2 M1 E1 PS1 Z1(功能) KCD-1161X KCD-1162X KCA-941X KCA-1005X KCR-905X KCR-943X KCR-946X KCR-950X KCA-1191X KCA-1192X 注:KCD-1161 可以替代 KCD-1151 逆变单元 转换器 逆变模块 电容板 IPM 150A KCN-943A 二极管 IGBT 200A KCN-920A 控制屏内印板上的发光二极管显示功能: 印板型号 发光管 功能状态 电容板 DCV 当主回路电解电容正常充放电时点亮。 M1 板 PWD 当应急电池供电时点亮 41DG 当层、轿门联锁开关接通时点亮。 DZ 当轿厢运行到平层区域内时点亮。 60 当电梯运行于自动方式时点亮。 CWDT 当 CC-CPU 正常工作时点亮。 MWDT 当 MCP 处理器工作正常时点亮。 MNT 当 R/M/FWR 拨动开关处于中间或向下位置时点亮。 P1 板 7SEG3 详见附表 【注意】即使电源已经被切断并且发光二极管 DCV 熄灭的状态,也不要立即接触逆变单元组件。如果要接触,必须先使用电压表测量整流二极管模块输出的直流电压,确认回路已可靠关闭。 开关功能 印板 开关名秤 功能 正常状态 SW1△/SW1▽ 中间位置 SW2△/SW2▽ 见下表 中间位置 DOOR/RST DOOR(向上):切断门机电源 RST(向下):CPU 复位 中间位置 DCB/SPA DCB(向上):关门 SPA (向下):备用(空着) 中间位置 R/M /MNT/FWR R/M(向上): R/M 报警 MNT(中间): R/M 不报警 FWR(向下):Flash-memory 修改 安装时在中间位置 SET1 功能选择开关 0 SET0 功能选择开关 安装:6 维护:8 MON0 功能控制开关 8 P1 板 RSW MON1 功能控制开关 0 R1 板 AUTO/HAND AUTO(向上):自动模式 HAND(向下):手动模式 AUTO (向上) 拨动开关,SW1△/SW1▽,SW2△/SW2▽功能 【SET 模式】 拨动开关 位置 功能 SET1 SET0 SW1△/SW1▽ - SW1▽:模式判定,数据判定。 任意位置 任意位置 SW2△/SW2▽ TOP/BOT TOP(向上):顶层呼叫 BOT(向下):底层呼叫 任意位置 任意位置 【MON 模式】:SET1=0,SET0=8,SW1▽。 拨动开关 位置 功能 MON1 MON0 0~7, 9~F 任意位置 SW1△/SW1▽ UPC/DNC UPC(向上): 单层或多层上行 DNC(向下): 单层或多层下行 8 除F 以外 8 除F 以外 TOP/BOT AUTO(向上):自动模式 HAND(向下):手动模式 除9 以外 SW2△/SW2▽ - SW2△:7 段码增量 SW2▽:RAM 更新,判定显示内容 9 任意位置...
