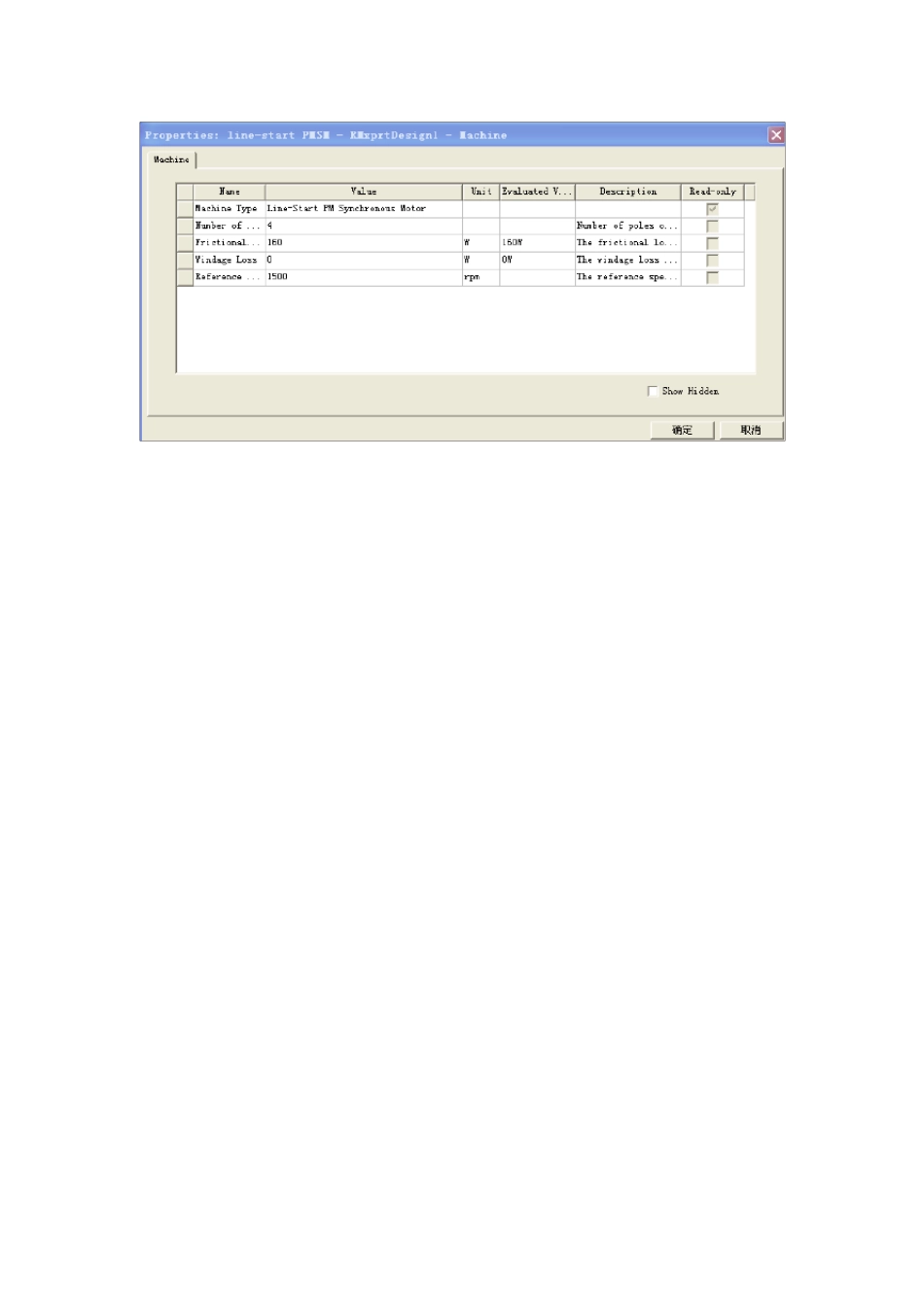

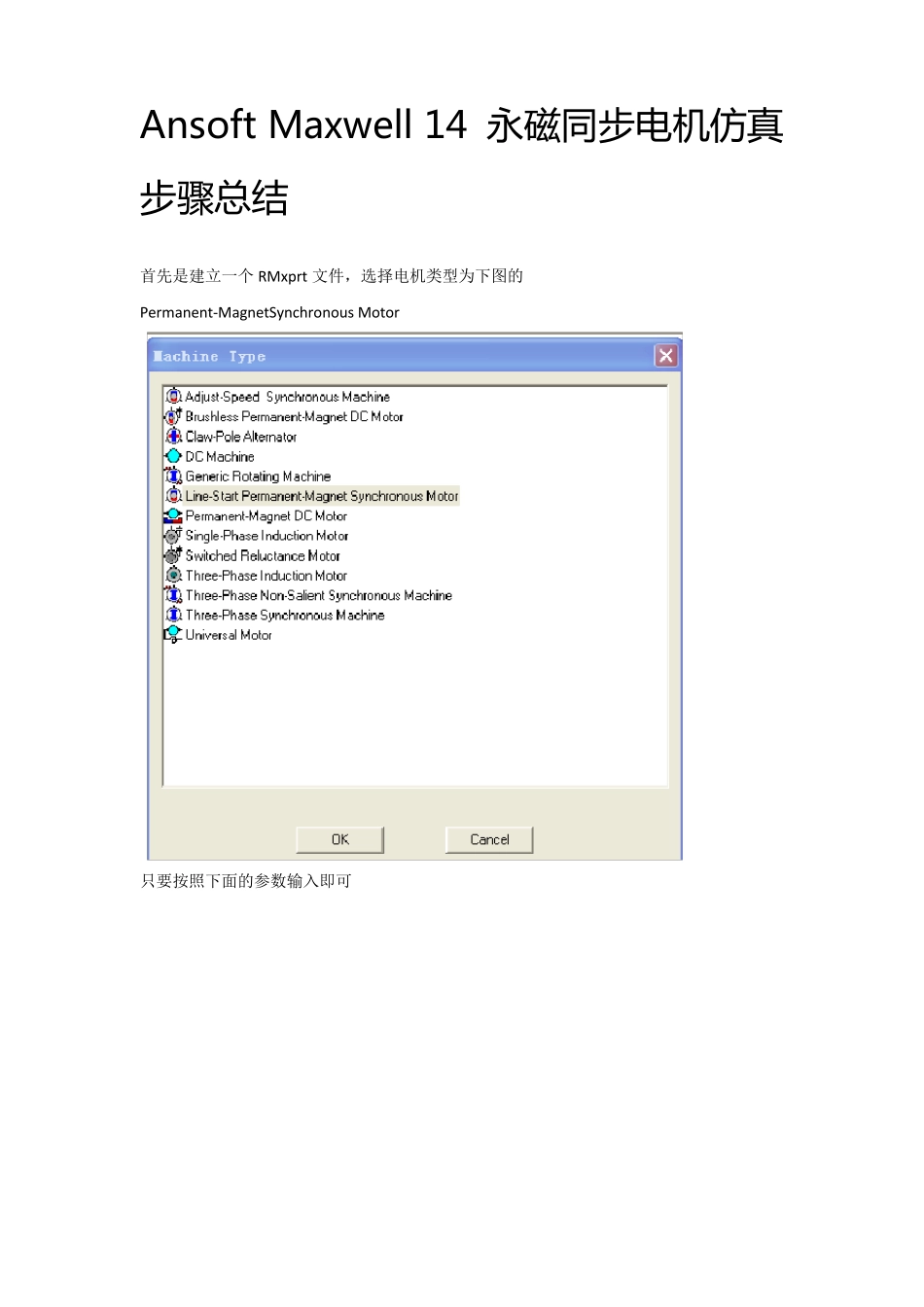

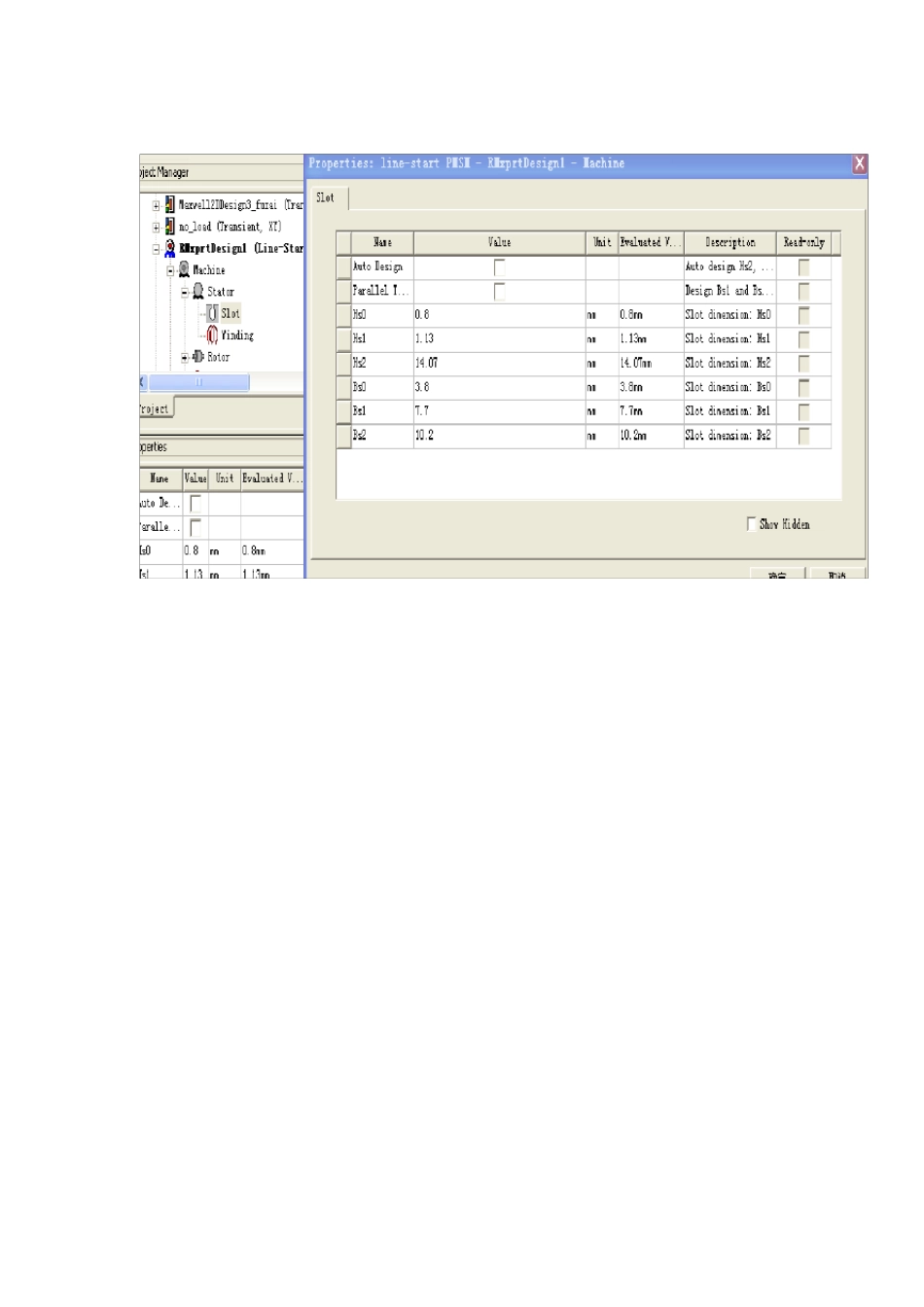

Ansoft Maxwell 14 永 磁 同 步 电 机 仿真步 骤总结 首先是建立一个 RMxprt 文件，选择电机类型为下图的 Permanent-MagnetSynchronous Motor 只要按照下面的参数输入即可 磁钢材料NTP264H 要自己定义 Danper 是怎么出来的?要右键”Rotor’ ,选择 Insert Danper，就可以了 所有参数输入完毕，现在要定义个求解设置，右键“Analysis”添加一个setup， 模型 绕组的连接如下 求解结果 一键导入到 maxwell14 2D 瞬态场 里去分析即可，右键 Analysis setup 的 creat Maxwell design ，auto setup 要打勾 导入模型如图，是 1/4 模型（导入整个模型的方法？ 加注 fragnet 1） 因为是 1/4 模型 ，所以要设置一个 Symmetry Multiplier ，右键”model”,就可以看到，设置如下 电机在零负载转矩的起动：点击“model”的树，将其展开，双击Motion setu p 作如下设置 为了得到，更好的仿真图像，设置一下仿真时间，双击 Solve setup 作如下设置 以下就是在零负载转矩的情况下的得出的各种起动时间图，横轴的时间单位是毫秒（ms） 做完了以上的仿真，再做一个电机在额定负载下的起动过程，把上面的文件复制一下 ，然后改一下名称，结果如图然后双击 负载的那个，改一个参数就可以，要改的参数，在 motion setup 里（上面有提到过的）将 load Torque 设置成如下 就可以，然后开始让电脑开始仿真（Analys all） 结果的图 如下
