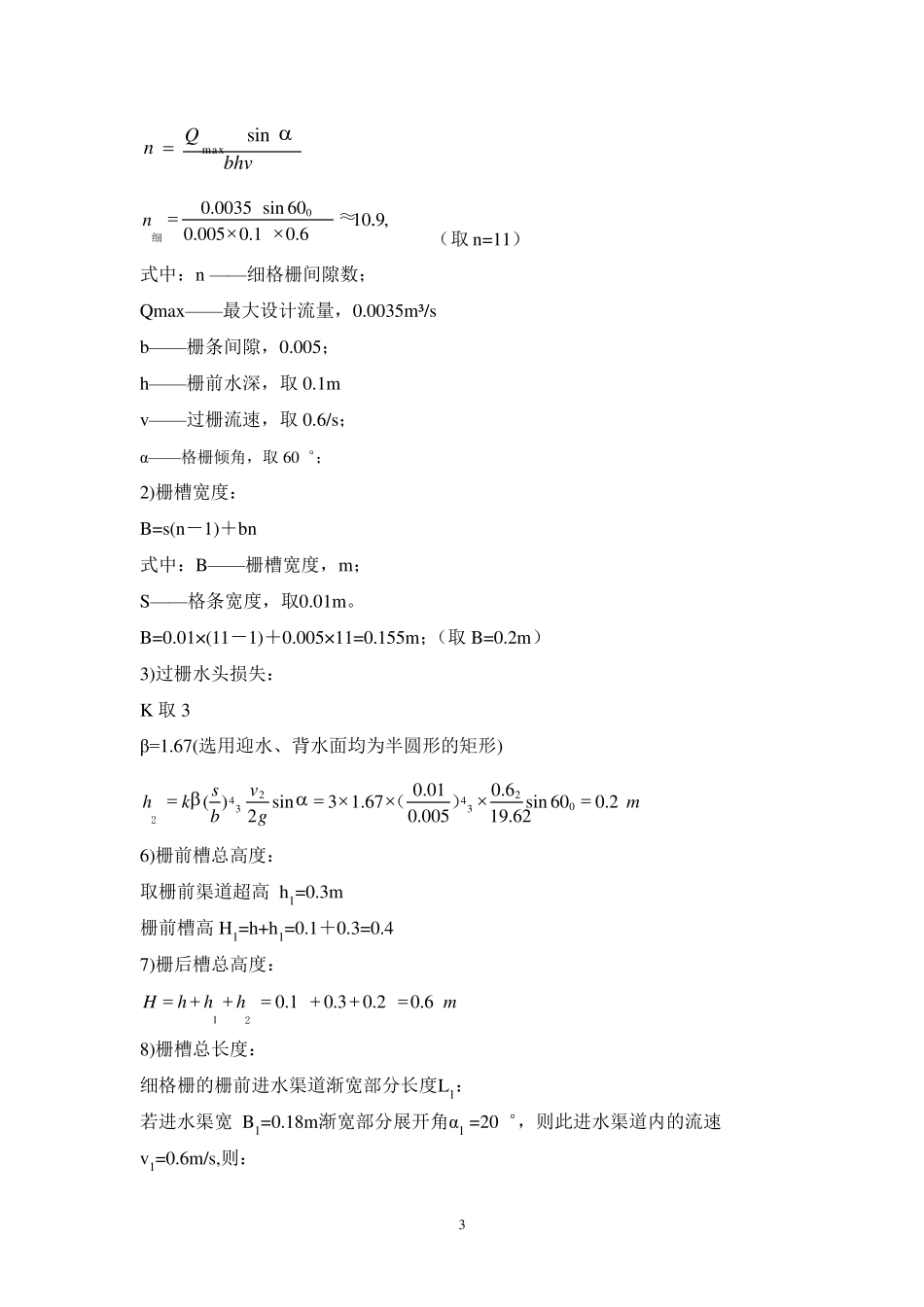

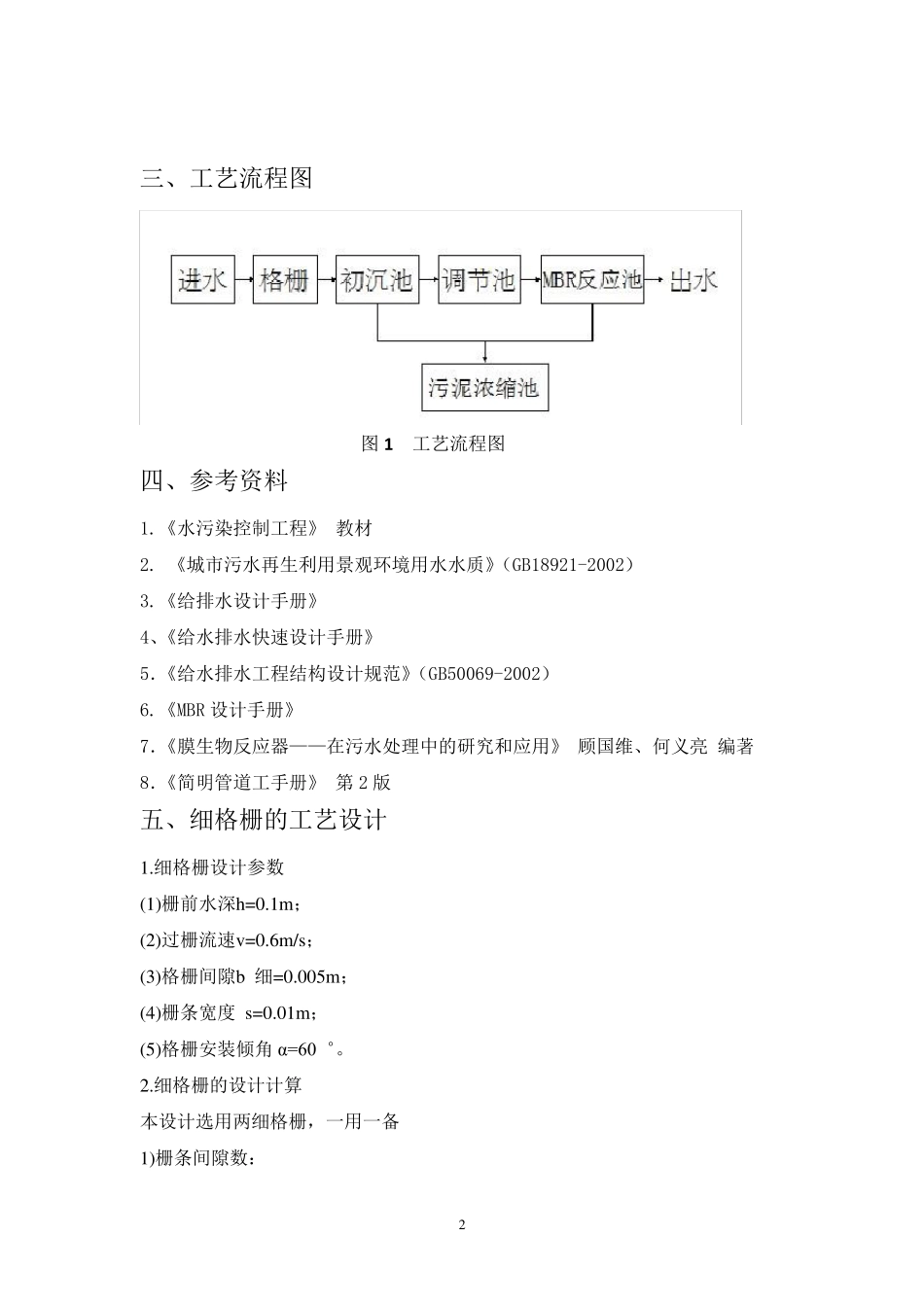

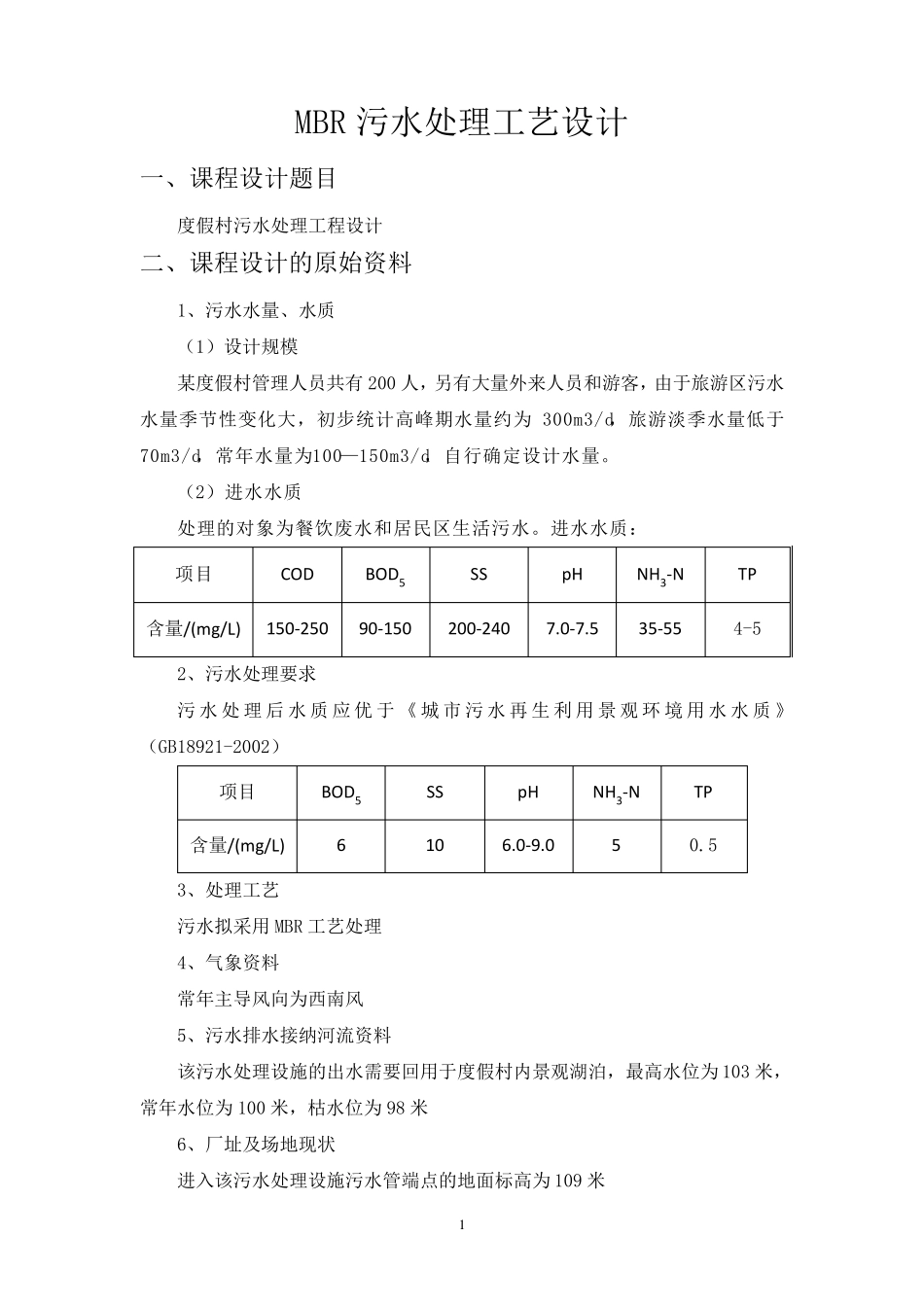

1 MBR 污水处理工艺设计 一、课程设计题目 度假村污水处理工程设计 二、课程设计的原始资料 1、污水水量、水质 （1）设计规模 某度假村管理人员共有200 人，另有大量外来人员和游客，由于旅游区污水水量季节性变化大，初步统计高峰期水量约为300m3/d，旅游淡季水量低于70m3/d，常年水量为100—150m3/d，自行确定设计水量。 （2）进水水质 处理的对象为餐饮废水和居民区生活污水。进水水质： 项目 COD BOD5 SS pH NH3-N TP 含量/(mg/L) 150-250 90-150 200-240 7.0-7.5 35-55 4-5 2、污水处理要求 污水处理后 水质应 优 于《 城 市 污水再 生 利 用 景 观 环 境 用 水水质》（GB18921-2002） 项目 BOD5 SS pH NH3-N TP 含量/(mg/L) 6 10 6.0-9.0 5 0.5 3、处理工艺 污水拟采用 MBR 工艺处理 4、气象资料 常年主导风向为西南风 5、污水排水接纳河流资料 该污水处理设施的出水需要回用于度假村内景观湖泊，最高水位为103 米，常年水位为100 米，枯水位为98 米 6、厂址及场地现状 进入该污水处理设施污水管端点的地面标高为109 米 2 三、工艺流程图 图1 工艺流程图 四、参考资料 1.《水污染控制工程》 教材 2. 《城市污水再生利用景观环境用水水质》（GB18921-2002） 3.《给排水设计手册》 4、《给水排水快速设计手册》 5．《给水排水工程结构设计规范》（GB50069-2002） 6.《MBR 设计手册》 7．《膜生物反应器——在污水处理中的研究和应用》 顾国维、何义亮 编著 8．《简明管道工手册》 第 2 版 五、细格栅的工艺设计 1.细格栅设计参数 (1)栅前水深h=0.1m； (2)过栅流速v=0.6m/s； (3)格栅间隙b 细=0.005m； (4)栅条宽度 s=0.01m； (5)格栅安装倾角 α=60︒。 2.细格栅的设计计算 本设计选用两细格栅，一用一备 1)栅条间隙数： 3 bhvQnsinmax （取n=11） 式中：n ——细格栅间隙数； Qmax——最大设计流量，0.0035m³/s b——栅条间隙，0.005； h——栅前水深，取0.1m v——过栅流速，取0.6/s； α——格栅倾角，取60︒； 2)栅槽宽度： B=s(n－1)＋bn 式中：B——栅槽宽度，m； S——格条宽度，取0.01m。 B=0.01× (11－1)＋0.005× 11=0.155m；（取B=0.2m） 3)过栅水头损失： K 取3 β=1.67(选用迎水、背水面均为半圆形的矩形) 6)栅前槽总高度： 取栅前渠道超高 h1=0.3m 栅前槽高H1=h+h1=0.1＋0.3=0.4 7)栅...
