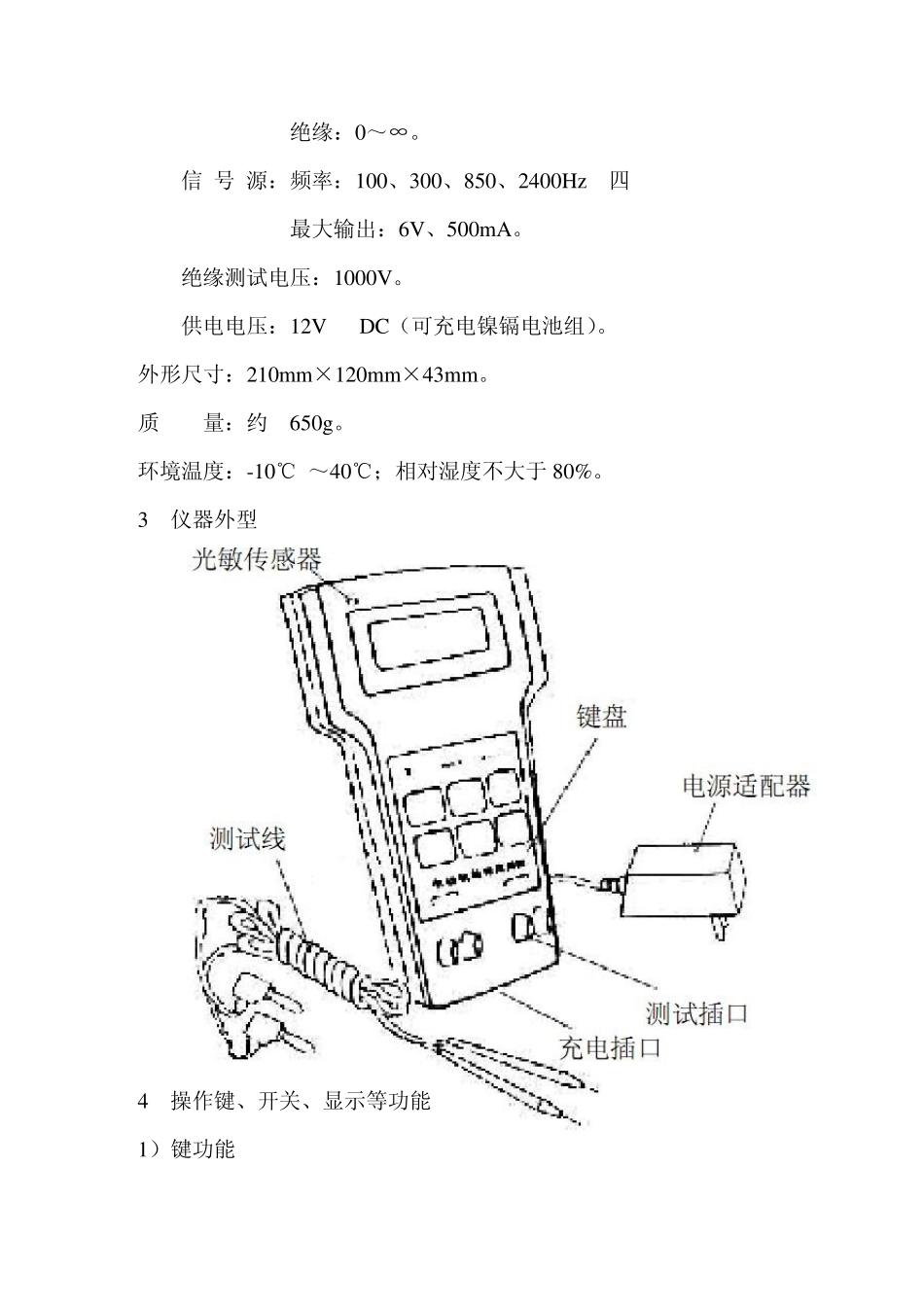

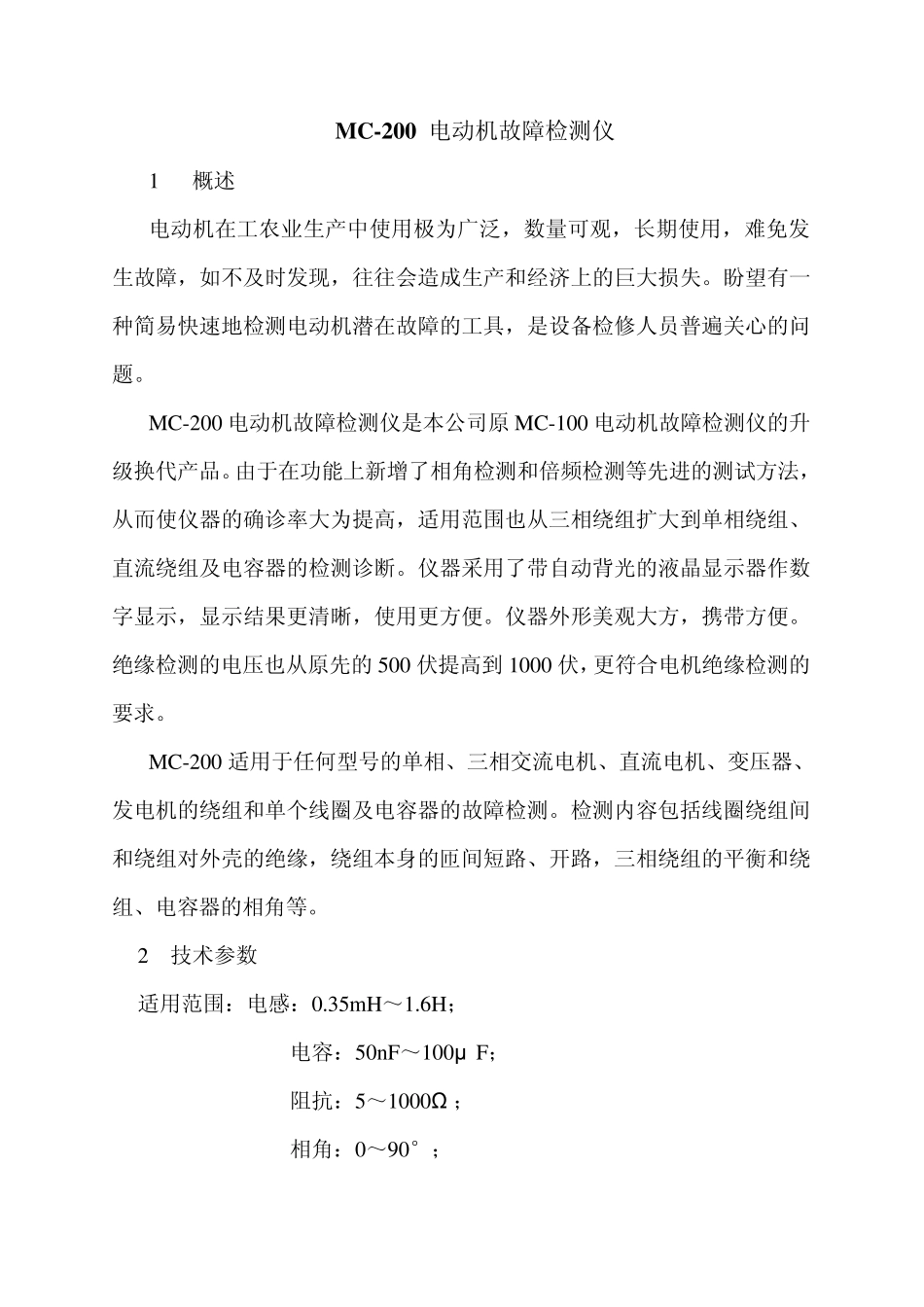

M C-200 电动机故障检测仪 1 概述 电动机在工农业生产中使用极为广泛,数量可观,长期使用,难免发生故障,如不及时发现,往往会造成生产和经济上的巨大损失。盼望有一种简易快速地检测电动机潜在故障的工具,是设备检修人员普遍关心的问题。 MC-200 电动机故障检测仪是本公司原 MC-100 电动机故障检测仪的升级换代产品。由于在功能上新增了相角检测和倍频检测等先进的测试方法,从而使仪器的确诊率大为提高,适用范围也从三相绕组扩大到单相绕组、直流绕组及电容器的检测诊断。仪器采用了带自动背光的液晶显示器作数字显示,显示结果更清晰,使用更方便。仪器外形美观大方,携带方便。绝缘检测的电压也从原先的 500 伏提高到 1000 伏,更符合电机绝缘检测的要求。 MC-200 适用于任何型号的单相、三相交流电机、直流电机、变压器、发电机的绕组和单个线圈及电容器的故障检测。检测内容包括线圈绕组间和绕组对外壳的绝缘,绕组本身的匝间短路、开路,三相绕组的平衡和绕组、电容器的相角等。 2 技术参数 适用范围:电感:0.35mH~1.6H; 电容:50nF~100μ F; 阻抗:5~1000Ω ; 相角:0~90°; 绝缘:0~∞。 信 号 源:频率:100、300、850、2400Hz 四 最大输出:6V、500mA。 绝缘测试电压:1000V。 供电电压:12V DC(可充电镍镉电池组)。 外形尺寸:210mm×120mm×43mm。 质 量:约 650g。 环境温度:-10℃ ~40℃;相对湿度不大于 80%。 3 仪器外型 4 操作键、开关、显示等功能 1)键功能 开关键,按奇数次为开,按偶数次为关,一分半钟无操作,则自动关机。 相角测试键,按下则显示相角值,正常值一般在 35~80 间,随频率不同而改变。在测相角前需先校零。 频率选择键,可依次对四档信号源频率切换。凡遇到无法校零的情况,可更换工作频率。 绝缘测试键,按下时显示窗显示绝缘电阻值,单位为kΩ ,范围为0~1999。测绝缘时,测试线应插在(1000V)孔内。 校零键,按下可自动校零,假如显示值无法回零,则应更换频率,重新校零。 倍频测试键,按下时信号源频率加倍,对感性负载,显示值应接近-50;对容性负载,显示值应接近100。假如显示值接近0,则对电感来说,是匝间短路;对电容来说,是严重漏电。 2)指示灯 (OL)指示过载报警,可更换信号源频率来消除,如果仍无效,则可认为被测器件超出量限或损坏。(LB)指示电源低压,电池须充电。(L)指示被测器件是电感性负载,若负载...
