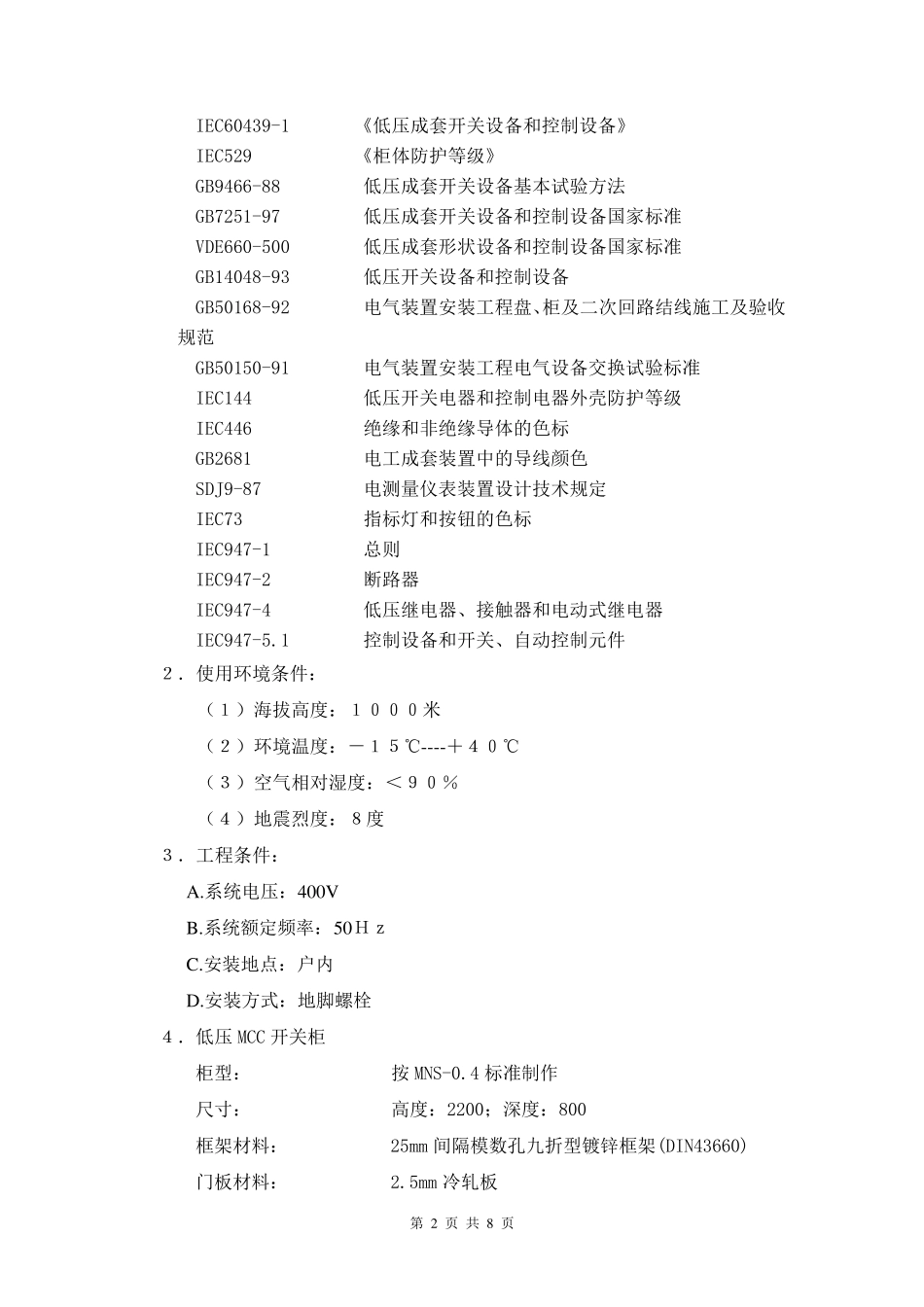

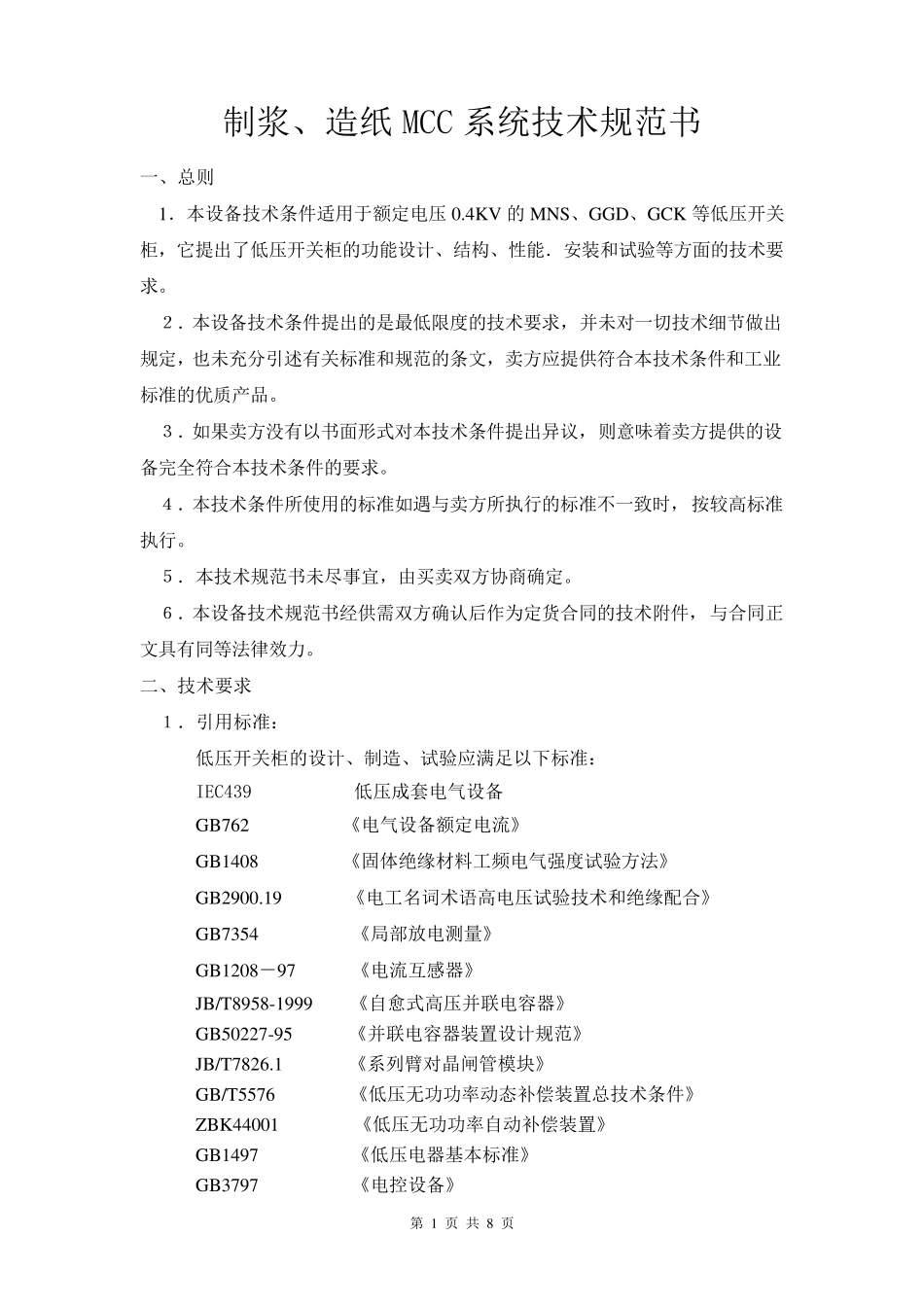

第 1 页 共 8 页 制浆、造纸 MCC 系统技术规范书 一、总则 1．本设备技术条件适用于额定电压 0.4KV 的 MNS、GGD、GCK 等低压开关柜，它提出了低压开关柜的功能设计、结构、性能．安装和试验等方面的技术要求。 ２．本设备技术条件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本技术条件和工业标准的优质产品。 ３．如果卖方没有以书面形式对本技术条件提出异议，则意味着卖方提供的设备完全符合本技术条件的要求。 ４．本技术条件所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。 ５．本技术规范书未尽事宜，由买卖双方协商确定。 ６．本设备技术规范书经供需双方确认后作为定货合同的技术附件，与合同正文具有同等法律效力。 二、技术要求 １．引用标准： 低压开关柜的设计、制造、试验应满足以下标准： IEC439 低压成套电气设备 GB762 《电气设备额定电流》 GB1408 《固体绝缘材料 工频 电气强 度试验方法》 GB2900.19 《电工名 词 术语 高电压试验技术和绝缘配 合》 GB7354 《局 部 放 电测 量 》 GB1208－ 97 《电流互 感 器 》 JB/T8958-1999 《自 愈 式高压并联 电容 器 》 GB50227-95 《并联 电容 器 装置 设计规范》 JB/T7826.1 《系列 臂 对晶 闸 管 模 块 》 GB/T5576 《低压无 功功率 动 态 补 偿 装置 总技术条件》 ZBK44001 《低压无 功功率 自 动 补 偿 装置 》 GB1497 《低压电器 基 本标准》 GB3797 《电控 设备》 第 2 页 共 8 页 IEC60439-1 《低压成套开关设备和控制设备》 IEC529 《柜体防护等级》 GB9466-88 低压成套开关设备基本试验方法 GB7251-97 低压成套开关设备和控制设备国家标准 VDE660-500 低压成套形状设备和控制设备国家标准 GB14048-93 低压开关设备和控制设备 GB50168-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范 GB50150-91 电气装置安装工程电气设备交换试验标准 IEC144 低压开关电器和控制电器外壳防护等级 IEC446 绝缘和非绝缘导体的色标 GB2681 电工成套装置中的导线颜色 SDJ9-87 电测量仪表装置设计技术规定 IEC73 指标灯和按钮的色标 IEC947-1 总则 IEC947-2 断路器 IEC947-4 低压继电器、接触器和电动式继电器 IEC947-5.1 控制设备和开关、自动控制元件 ２．使...
