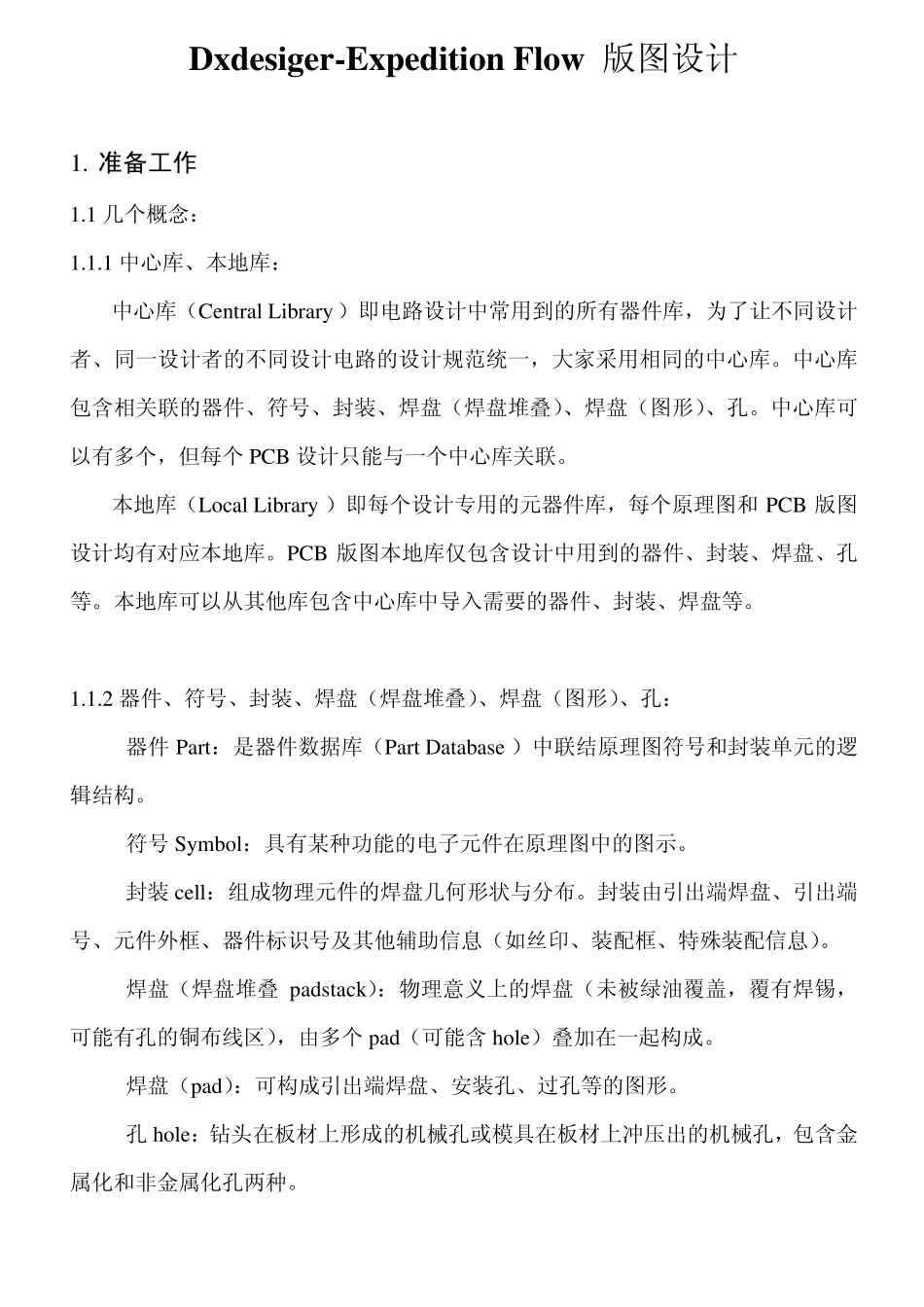

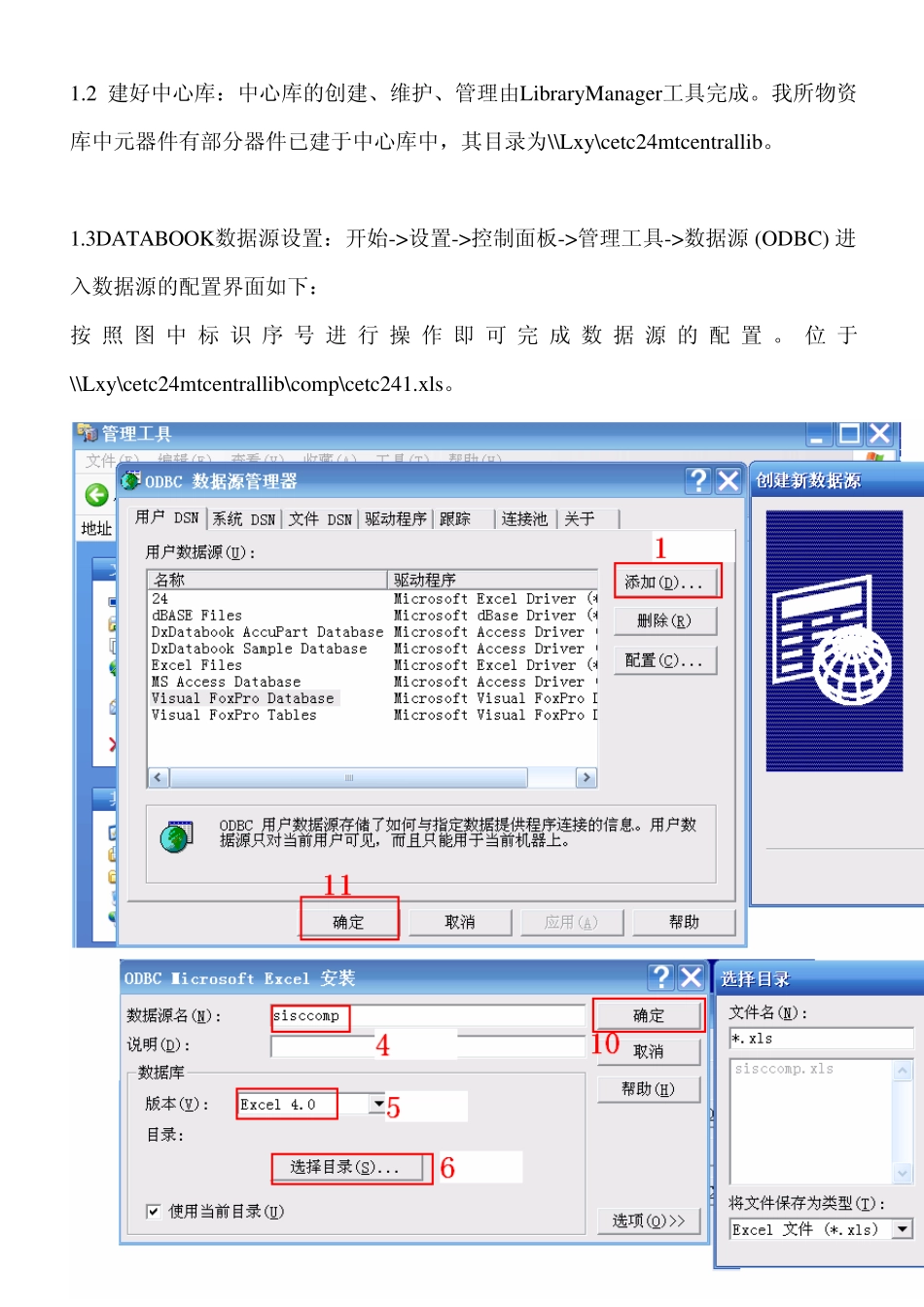

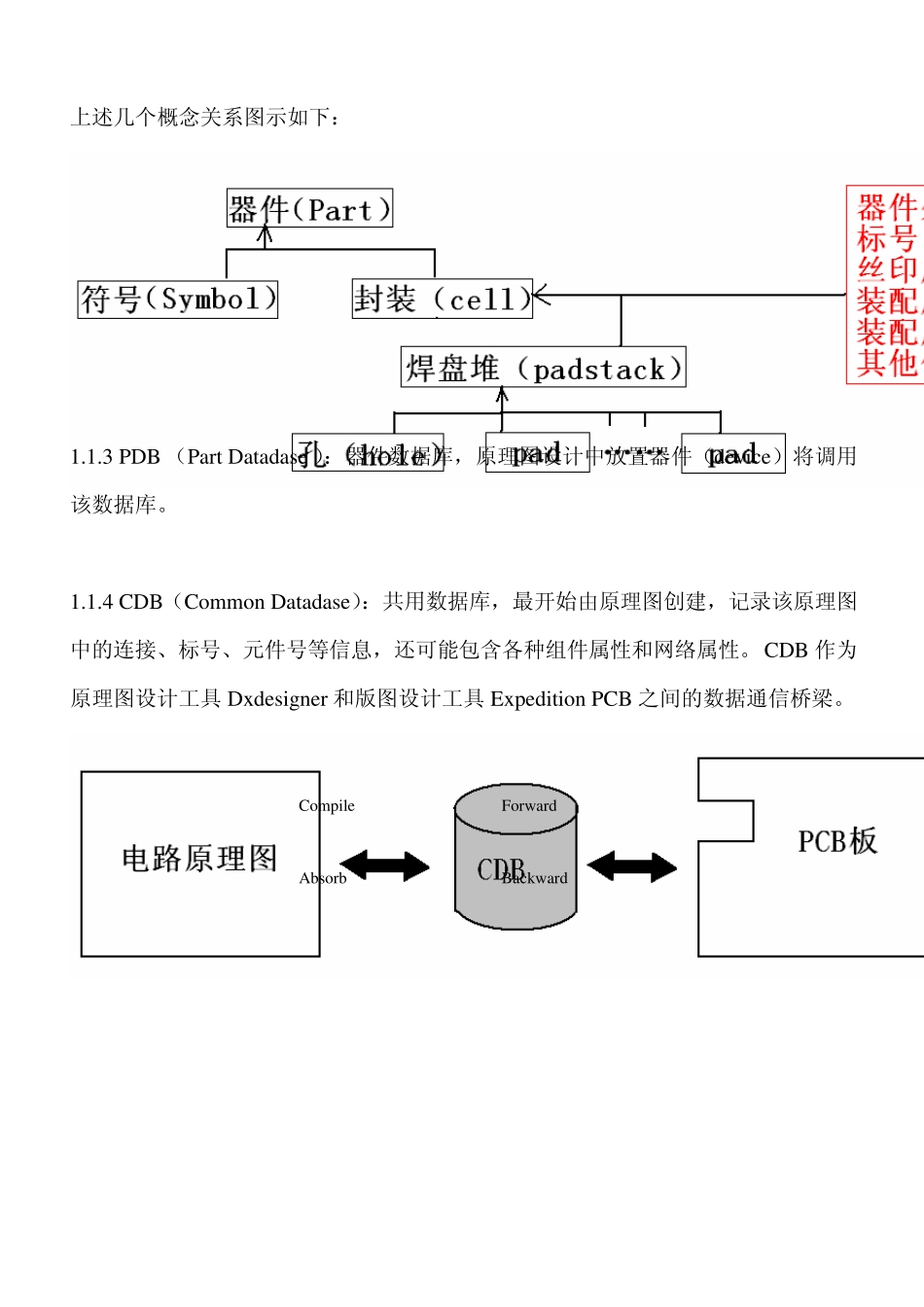

Dxdesiger-Expedition Flow 版图设计 1. 准备工作 1.1 几个概念: 1.1.1 中心库、本地库: 中心库(Central Library )即电路设计中常用到的所有器件库,为了让不同设计者、同一设计者的不同设计电路的设计规范统一,大家采用相同的中心库。中心库包含相关联的器件、符号、封装、焊盘(焊盘堆叠)、焊盘(图形)、孔。中心库可以有多个,但每个PCB 设计只能与一个中心库关联。 本地库(Local Library )即每个设计专用的元器件库,每个原理图和 PCB 版图设计均有对应本地库。PCB 版图本地库仅包含设计中用到的器件、封装、焊盘、孔等。本地库可以从其他库包含中心库中导入需要的器件、封装、焊盘等。 1.1.2 器件、符号、封装、焊盘(焊盘堆叠)、焊盘(图形)、孔: 器件 Part:是器件数据库(Part Database )中联结原理图符号和封装单元的逻辑结构。 符号 Sy mbol:具有某种功能的电子元件在原理图中的图示。 封装 cell:组成物理元件的焊盘几何形状与分布。封装由引出端焊盘、引出端号、元件外框、器件标识号及其他辅助信息(如丝印、装配框、特殊装配信息)。 焊盘(焊盘堆叠 padstack):物理意义上的焊盘(未被绿油覆盖,覆有焊锡,可能有孔的铜布线区),由多个pad(可能含 hole)叠加在一起构成。 焊盘(pad):可构成引出端焊盘、安装孔、过孔等的图形。 孔 hole:钻头在板材上形成的机械孔或模具在板材上冲压出的机械孔,包含金属化和非金属化孔两种。 上述几个概念关系图示如下: 1.1.3 PDB (Part Datadase ):器件数据库,原理图设计中放置器件(device)将调用该数据库。 1.1.4 CDB(Common Datadase):共用数据库,最开始由原理图创建,记录该原理图中的连接、标号、元件号等信息,还可能包含各种组件属性和网络属性。CDB 作为原理图设计工具 Dxdesigner 和版图设计工具 Expedition PCB 之间的数据通信桥梁。 Compile Forward Absorb Backward 1.2 建好中心库:中心库的创建、维护、管理由Library Manager工具完成。我所物资库中元器件有部分器件已建于中心库中,其目录为\\Lx y \cetc24mtcentrallib。 1.3DATABOOK数据源设置:开始->设置->控制面板->管理工具->数据源 (ODBC) 进入数据源的配置界面如下: 按 照 图 中标 识 序 号 进 行 操 作 即 可 完 成 数 据 源 的配 置 。 位 于\\Lx y \cetc24mtcentrallib\comp\cetc241.x ls。 ...
