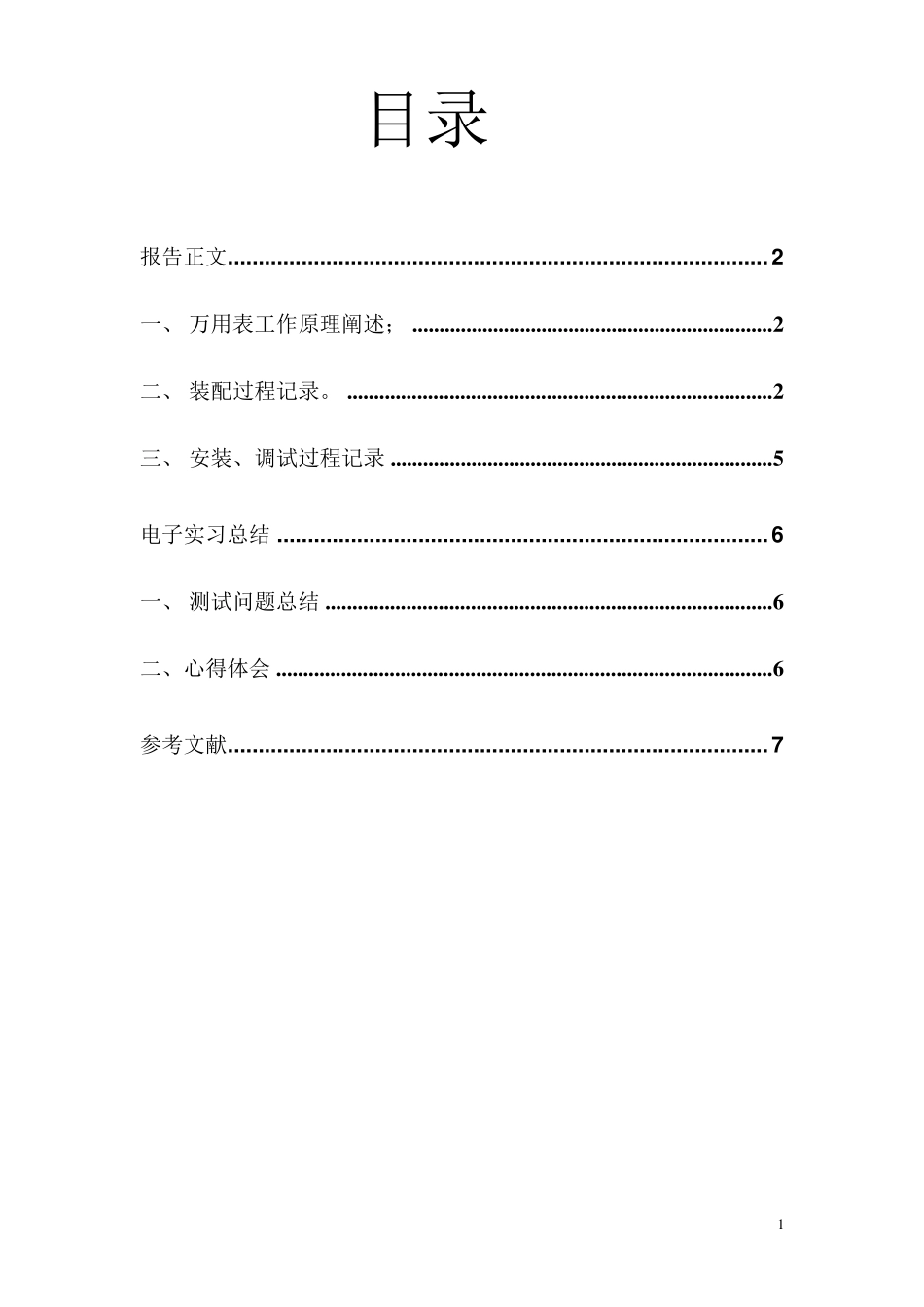

1 目录 报告正文 ........................................................................................ 2 一、 万用表工作原理阐述； ................................................................... 2 二、 装配过程记录。 ............................................................................... 2 三、 安装、调试过程记录 ....................................................................... 5 电子实习总结 ................................................................................ 6 一、 测试问题总结 ................................................................................... 6 二、心得体会 ............................................................................................ 6 参考文献 ........................................................................................ 7 2 报 告 正 文 一 、 万 用 表 工 作 原 理 阐 述 ； 万 用 表 主 要 是 由 指 示 器 、 测 量 电 路 和 转 换 装 置 三 部 分 组 成 。 指 示 器 俗 称 表 头 ， 用 来 指 示 被 测 电 量 的 数 值 ， 通 常 为 磁 电 式 微 安 表 。 表 头 是万 用 表 的 关 键 部 分 ， 万 用 表 的 灵 敏 度 、 准 确 度 及 指 针 回 零 等 大 都 决 定 于 表 头 的 性能 。 表 头 的 灵 敏 度 是 以 满 刻 度 的 测 量 电 流 来 衡 量 的 ， 满 刻 度 偏 转 电 流 越 小 ， 灵 敏度 越 高 。 一 般 万 用 表 表 头 灵 敏 度 在 10~100μ A 左 右 。 测 电 压 时 的 内 阻 越 大 ， 其 性能 就 越 好 。 测 量 电 路 的 作 用 是 把 被 测 的 电 量 转 化 为 适 合 于 表 头 要 求 的 微 小 直 流 电 流 ，由电 阻 、 半 导 体 元 件 及 电 池 组 成 。 它 通 常 包 括 分 流 电 路 、 分 压 电 路 和 整 流 电 路 。 分流 电 路 将 被 测 大 电 流 通 过 分 流 电 阻 变 成 表 头 所 需 要 的 微 小 电 流 ， 分 压 电 路 将 被 测得 高 电 压 通 过 ...
