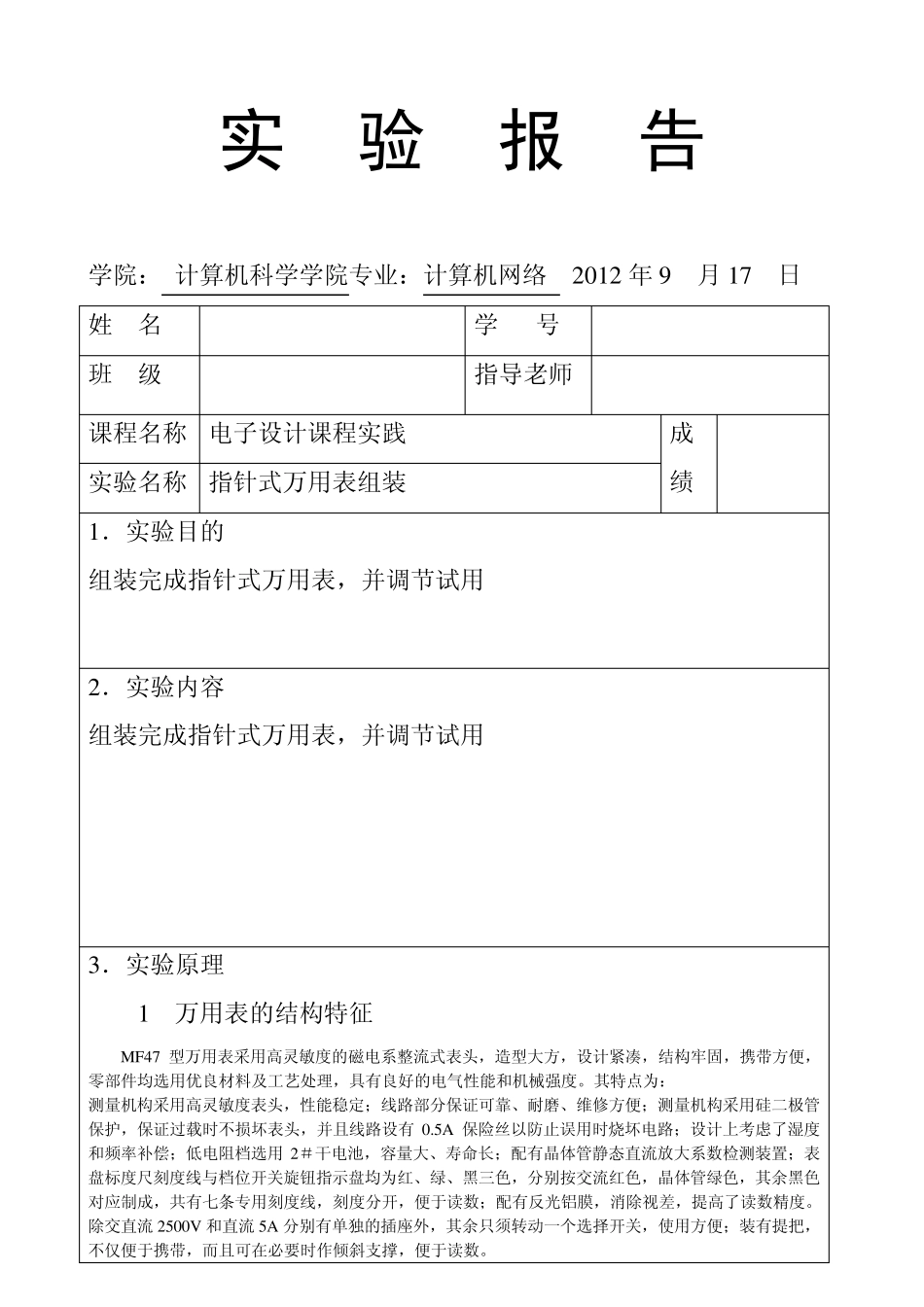

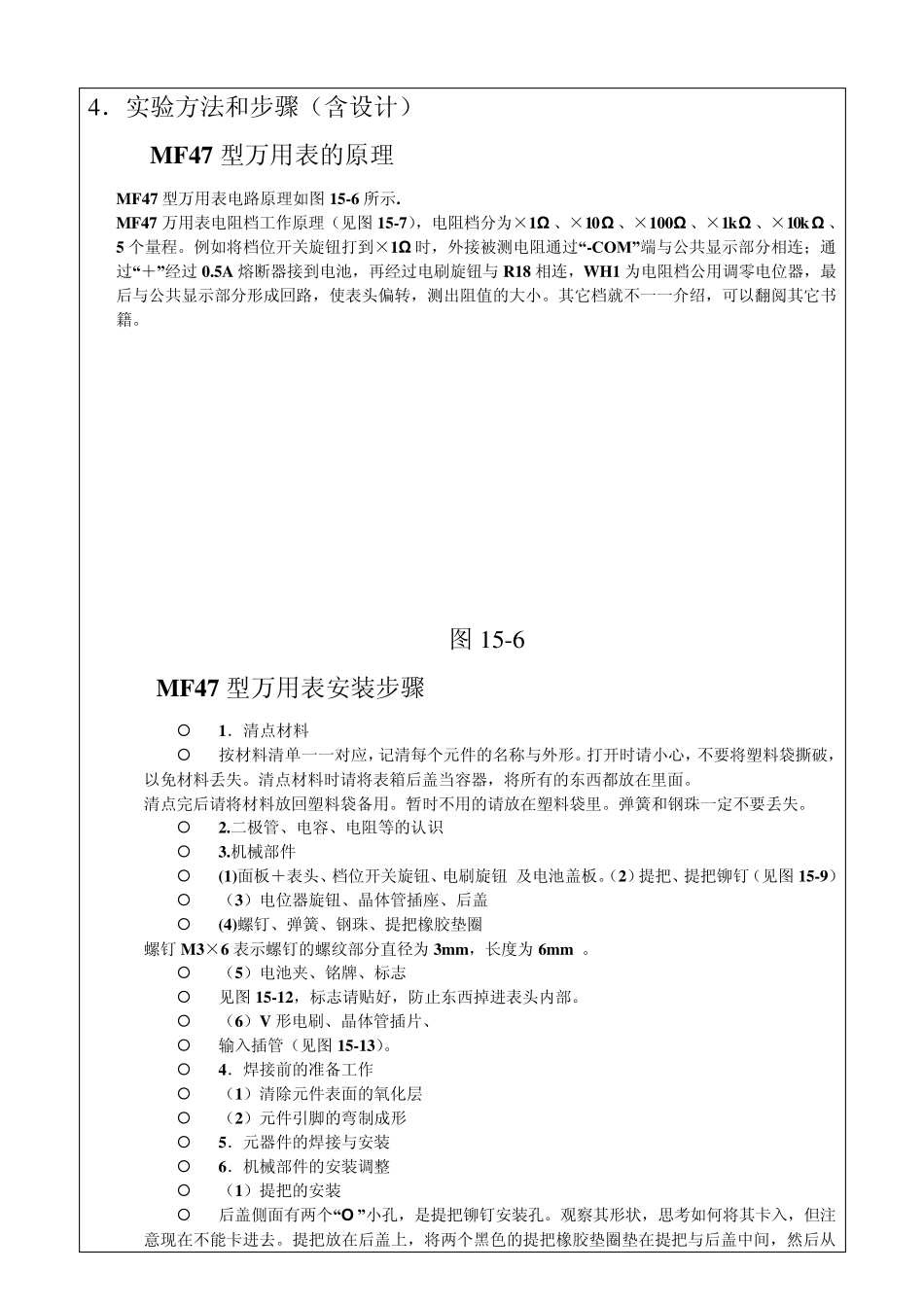

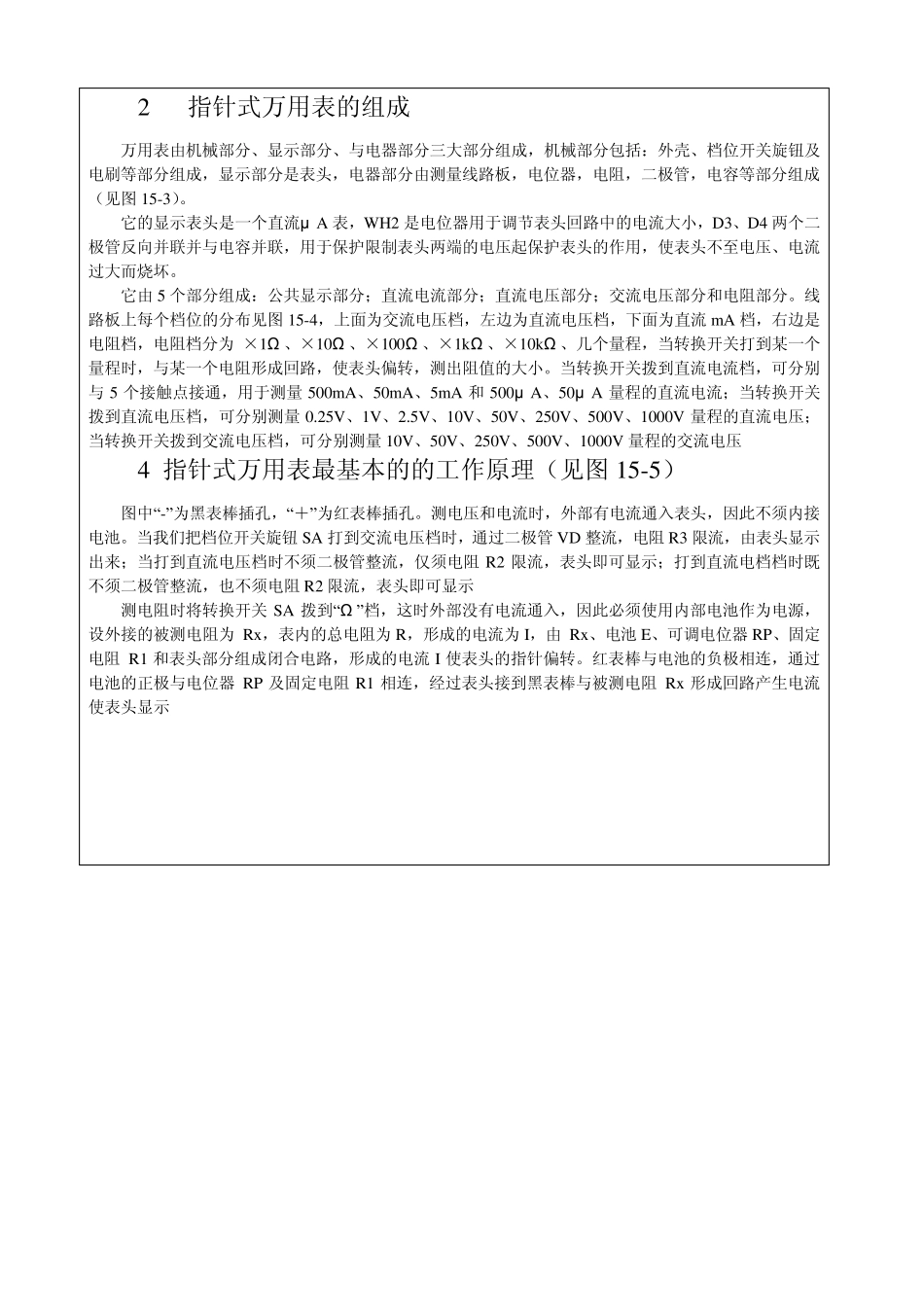

实 验 报 告 学院： 计算机科学学院专业：计算机网络 2012 年9 月17 日 姓 名 学 号 班 级 指导老师 课程名称 电子设计课程实践 成 绩 实验名称 指针式万用表组装 1．实验目的 组装完成指针式万用表，并调节试用 2．实验内容 组装完成指针式万用表，并调节试用 3．实验原理 1 万用表的结构特征 MF47 型万用表采用高灵敏度的磁电系整流式表头，造型大方，设计紧凑，结构牢固，携带方便，零部件均选用优良材料及工艺处理，具有良好的电气性能和机械强度。其特点为： 测量机构采用高灵敏度表头，性能稳定；线路部分保证可靠、耐磨、维修方便；测量机构采用硅二极管保护，保证过载时不损坏表头，并且线路设有0.5A 保险丝以防止误用时烧坏电路；设计上考虑了湿度和频率补偿；低电阻档选用2＃干电池，容量大、寿命长；配有晶体管静态直流放大系数检测装置；表盘标度尺刻度线与档位开关旋钮指示盘均为红、绿、黑三色，分别按交流红色，晶体管绿色，其余黑色对应制成，共有七条专用刻度线，刻度分开，便于读数；配有反光铝膜，消除视差，提高了读数精度。除交直流2500V和直流5A 分别有单独的插座外，其余只须转动一个选择开关，使用方便；装有提把，不仅便于携带，而且可在必要时作倾斜支撑，便于读数。 2 指针式万用表的组成 万用表由机械部分、显示部分、与电器部分三大部分组成，机械部分包括：外壳、档位开关旋钮及电刷等部分组成，显示部分是表头，电器部分由测量线路板，电位器，电阻，二极管，电容等部分组成（见图15-3）。 它的显示表头是一个直流μ A 表，WH2 是电位器用于调节表头回路中的电流大小，D3、D4 两个二极管反向并联并与电容并联，用于保护限制表头两端的电压起保护表头的作用，使表头不至电压、电流过大而烧坏。 它由5 个部分组成：公共显示部分；直流电流部分；直流电压部分；交流电压部分和电阻部分。线路板上每个档位的分布见图15-4，上面为交流电压档，左边为直流电压档，下面为直流mA 档，右边是电阻档，电阻档分为 ×1Ω 、×10Ω 、×100Ω 、×1kΩ 、×10kΩ 、几个量程，当转换开关打到某一个量程时，与某一个电阻形成回路，使表头偏转，测出阻值的大小。当转换开关拨到直流电流档，可分别与5 个接触点接通，用于测量500mA、50mA、5mA 和500μ A、50μ A 量程的直流电流；当转换开关拨到直流电压档，可分别测量0.25V、1V、2.5V、10V、50V、250V、500V、1000V 量...
