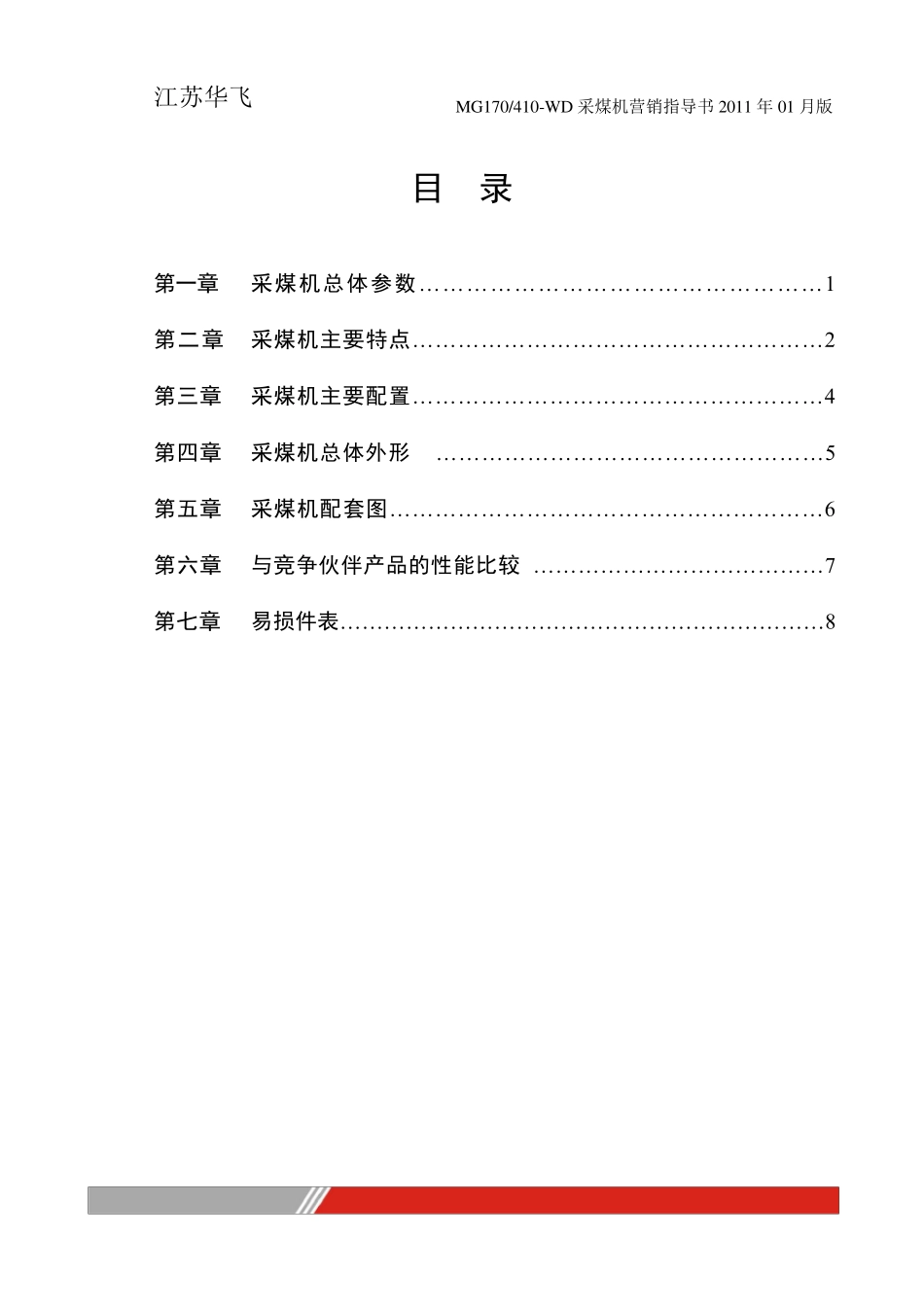

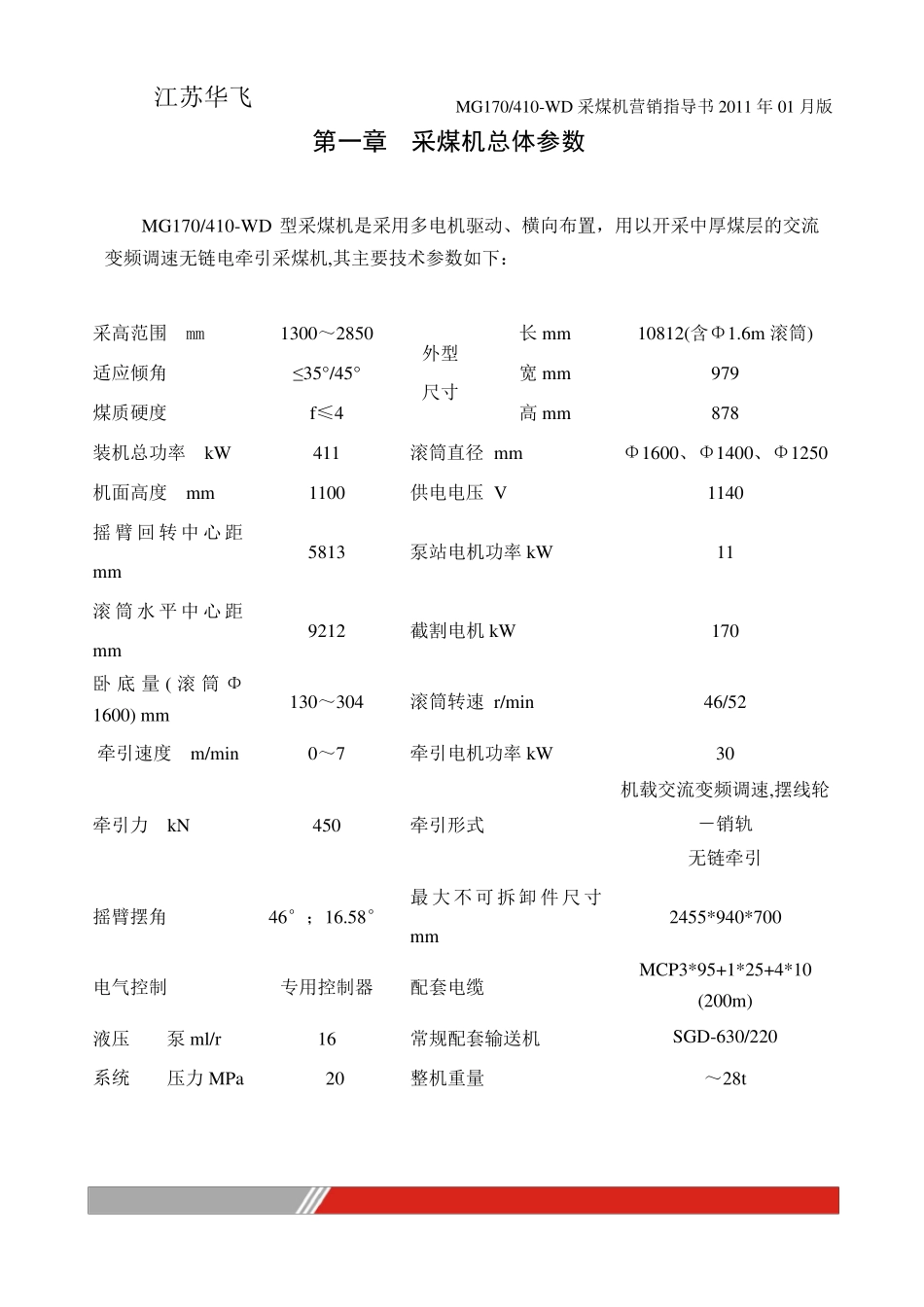

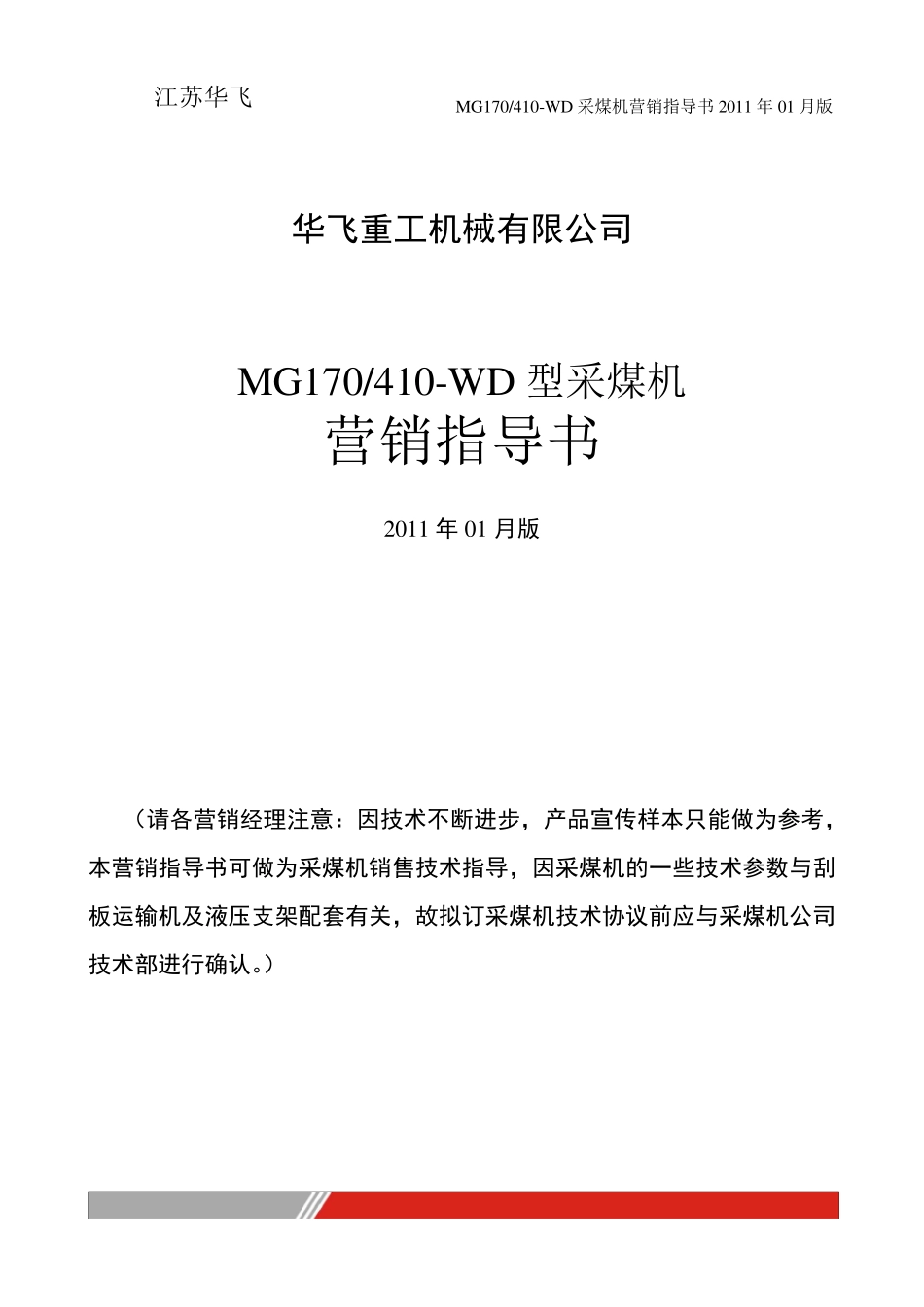

江苏华飞 MG170/410-WD 采煤机营销指导书 2011 年 01 月版 华飞重工机械有限公司 MG170/410-WD 型采煤机 营销指导书 2011 年01 月版 （请各营销经理注意：因技术不断进步，产品宣传样本只能做为参考，本营销指导书可做为采煤机销售技术指导，因采煤机的一些技术参数与刮板运输机及液压支架配套有关，故拟订采煤机技术协议前应与采煤机公司技术部进行确认。） 江苏华飞 MG170/410-WD 采煤机营销指导书 2011 年 01 月版 目 录 第一章 采煤机总体参数… … … … … … … … … … … … … … … … … 1 第二章 采煤机主要特点… … … … … … … … … … … … … … … … … … 2 第三章 采煤机主要配置… … … … … … … … … … … … … … … … … … 4 第四章 采煤机总体外形 … … … … … … … … … … … … … … … … … 5 第五章 采煤机配套图… … … … … … … … … … … … … … … … … … … 6 第六章 与竞争伙伴产品的性能比较 … … … … … … … … … … … … … 7 第七章 易损件表… … … … … … … … … … … … … … … … … … … … … … 8 江苏华飞 MG170/410-WD 采煤机营销指导书2011 年01 月版 第一章 采煤机总体参数 MG170/410-WD 型采煤机是采用多电机驱动、横向布置，用以开采中厚煤层的交流变频调速无链电牵引采煤机,其主要技术参数如下： 采高范围 mm 1300～2850 外型 尺寸 长mm 10812(含Φ1.6m 滚筒) 适应倾角 ≤35°/45° 宽mm 979 煤质硬度 f≤4 高mm 878 装机总功率 kW 411 滚筒直径 mm Φ1600、Φ1400、Φ1250 机面高度 mm 1100 供电电压 V 1140 摇臂回转中心距mm 5813 泵站电机功率kW 11 滚筒水平中心距mm 9212 截割电机kW 170 卧底量( 滚筒Φ1600) mm 130～304 滚筒转速 r/min 46/52 牵引速度 m/min 0～7 牵引电机功率kW 30 牵引力 kN 450 牵引形式 机载交流变频调速,摆线轮－销轨 无链牵引 摇臂摆角 46°；16.58° 最 大 不 可 拆 卸 件 尺寸mm 2455*940*700 电气控制 专用控制器 配套电缆 MCP3*95+1*25+4*10 (200m) 液压 系统 泵ml/r 16 常规配套输送机 SGD-630/220 压力MPa 20 整机重量 ～28t 江...
