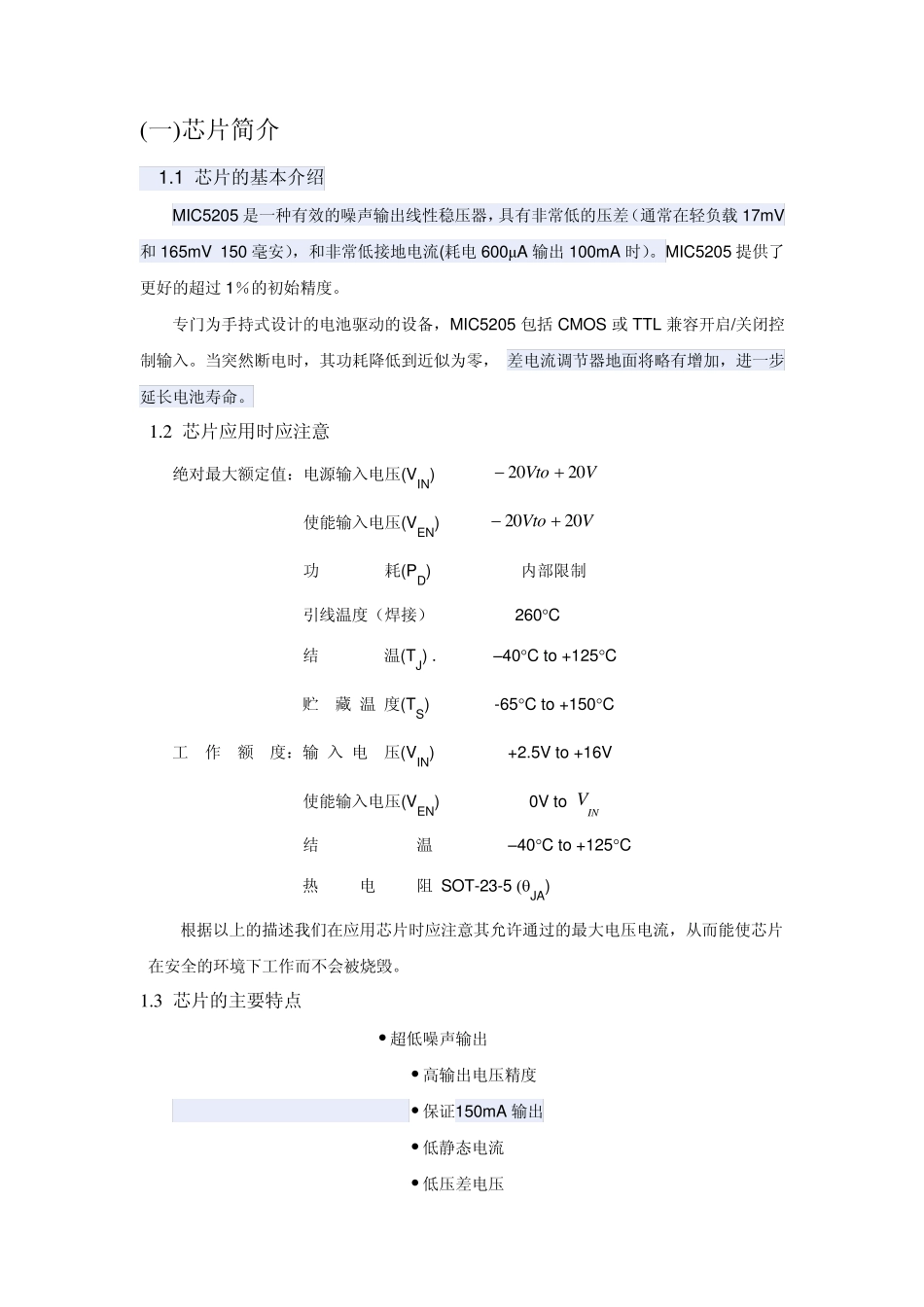

(一)芯片简介 1.1 芯片的基本介绍 MIC5205 是一种有效的噪声输出线性稳压器，具有非常低的压差（通常在轻负载17mV和165mV 150 毫安），和非常低接地电流(耗电600μA 输出100mA 时）。MIC5205 提供了更好的超过 1％的初始精度。 专门为手持式设计的电池驱动的设备，MIC5205 包括 CMOS 或 TTL 兼容开启/关闭控制输入。当突然断电时，其功耗降低到近似为零， 差电流调节器地面将略有增加，进一步延长电池寿命。 1 .2 芯片应用时应注意 绝对最大额定值：电源输入电压(VIN) VVto2 02 0 使能输入电压(VEN) VVto2 02 0 功 耗(PD) 内部限制 引线温度（焊接） 260C 结 温(TJ) . –40C to +125C 贮 藏 温 度(TS) -65C to +150C 工 作 额 度：输 入 电 压(VIN) +2.5V to +16V 使能输入电压(VEN) 0V to INV 结 温 –40C to +125C 热 电 阻 SOT-23-5 JA) 根据以上的描述我们在应用芯片时应注意其允许通过的最大电压电流，从而能使芯片在安全的环境下工作而不会被烧毁。 1 .3 芯片的主要特点 超低噪声输出  高输出电压精度  保证150mA 输出  低静态电流  低压差电压  极其精确的负载和线路调整  非常低的温度系数  电流和热限制  反向电池保护  ‘零’关模式电流  逻辑控制电子使能 1.4 电气特性 TCCTVVuFCuAIVVVJJENLLOUTIN00012540;25;0.2;0.1;100;1 符号 参数 条件 MIN Ty pic Max Units 0V 输出电压精度 随着指定的VOUT 的变化而变化 -1 -2 1 2 % % TV/0 输出电压温度系数 Note4 40 Cppm 0/ 00 /VV 线性特性 VVVOUTIN1到16V 0.004 0.012 0.05 %/v %/v 00 /VV 负载调整 mAIL1.0到 150mA Note5 0.02 0.2 0.5 % % 0VVIN  电压差Note6 mAImAImAIuAILLLL15010050100 16514011010 3502753002502301507050 mVmVmVmVmVmVmVmV IGND 接地引脚电流 VEN 2.0V, IL= 100A IL = 50mA IL = 100mA IL = 150mA 80 350 600 1300 125 1 5 0 600 8 0 0 1000 1 5 0 0 1900 2 5 0 0 A A A A A A A A A PSRR 文波抑制 frequency = 100Hz, IL = 100A 75 dB ILIMIT 电流限制 VOUT = 0V 320 500 mA VO/PD 热调节 Note8 0.05...
