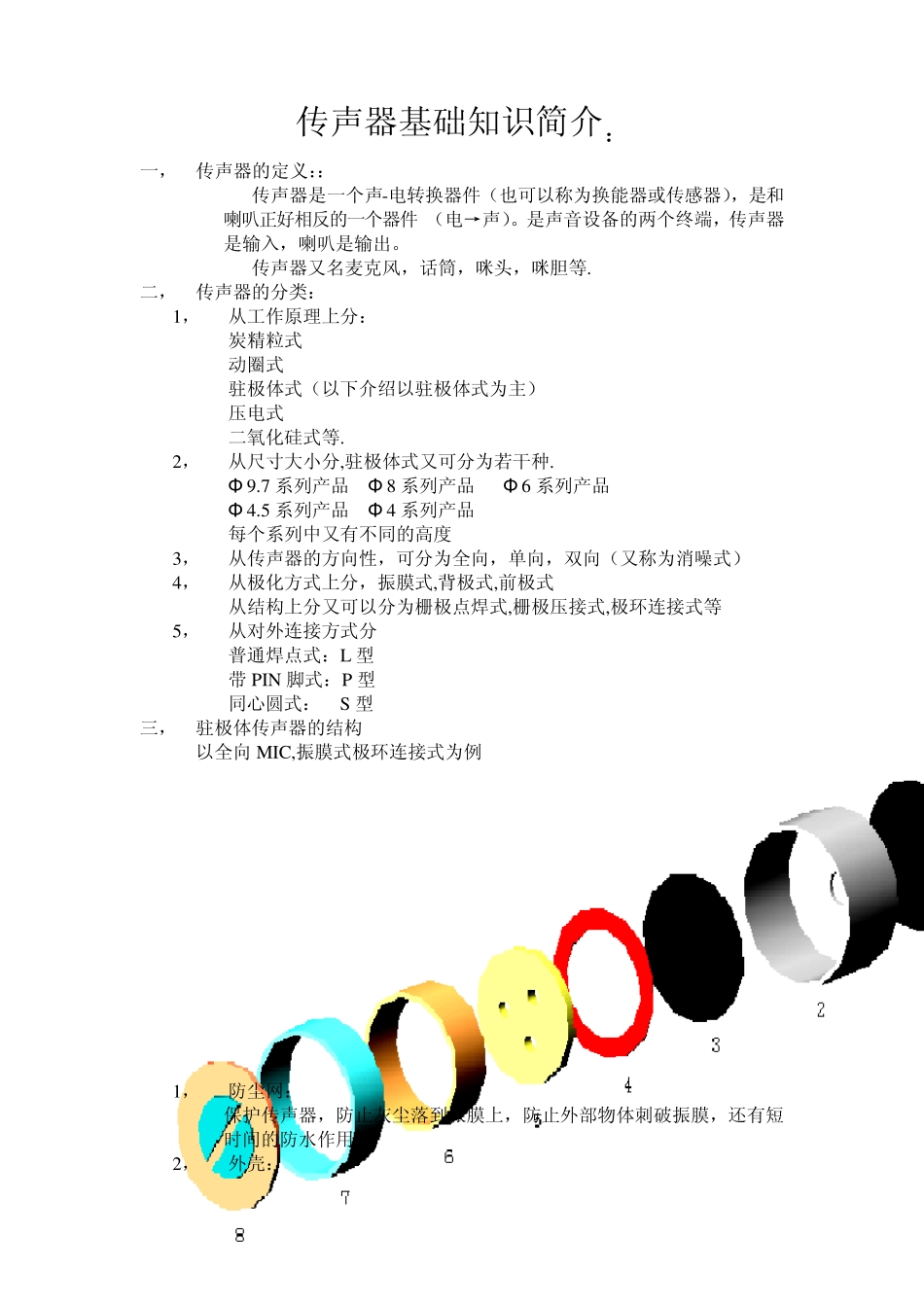

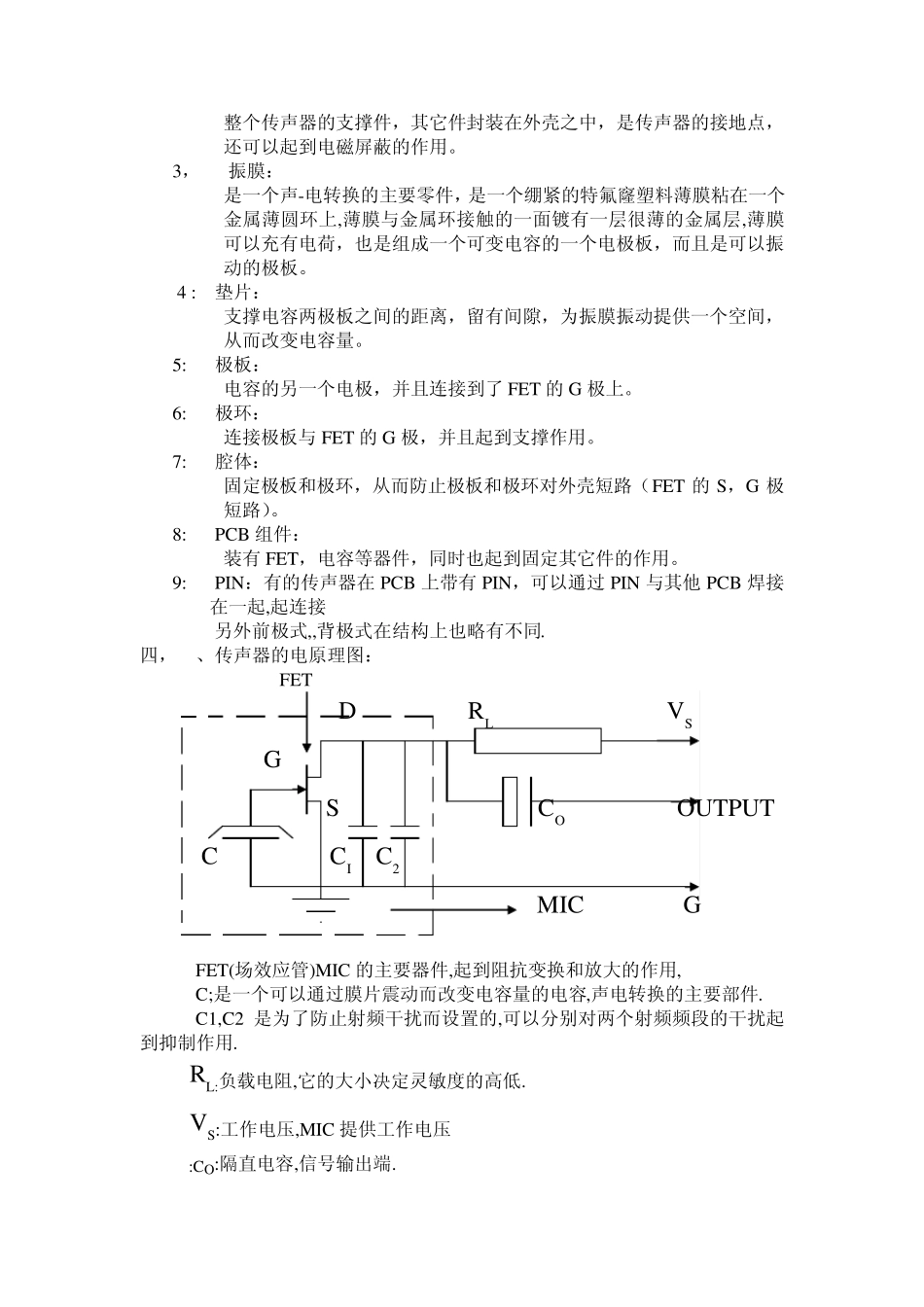

传声器基础知识简介: 一, 传声器的定义:: 传声器是一个声-电转换器件(也可以称为换能器或传感器),是和喇叭正好相反的一个器件(电→声)。是声音设备的两个终端,传声器是输入,喇叭是输出。 传声器又名麦克风,话筒,咪头,咪胆等. 二, 传声器的分类: 1, 从工作原理上分: 炭精粒式 动圈式 驻极体式(以下介绍以驻极体式为主) 压电式 二氧化硅式等. 2, 从尺寸大小分,驻极体式又可分为若干种. Φ 9.7 系列产品 Φ 8 系列产品 Φ 6 系列产品 Φ 4.5 系列产品 Φ 4 系列产品 每个系列中又有不同的高度 3, 从传声器的方向性,可分为全向,单向,双向(又称为消噪式) 4, 从极化方式上分,振膜式,背极式,前极式 从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等 5, 从对外连接方式分 普通焊点式:L 型 带 PIN 脚式:P型 同心圆式: S型 三, 驻极体传声器的结构 以全向 MIC,振膜式极环连接式为例 1, 防尘网: 保护传声器,防止灰尘落到振膜上,防止外部物体刺破振膜,还有短时间的防水作用。 2, 外壳: 整个传声器的支撑件,其它件封装在外壳之中,是传声器的接地点,还可以起到电磁屏蔽的作用。 3, 振膜: 是一个声-电转换的主要零件,是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷,也是组成一个可变电容的一个电极板,而且是可以振动的极板。 4 : 垫片: 支撑电容两极板之间的距离,留有间隙,为振膜振动提供一个空间,从而改变电容量。 5: 极板: 电容的另一个电极,并且连接到了FET 的G 极上。 6: 极环: 连接极板与FET 的G 极,并且起到支撑作用。 7: 腔体: 固定极板和极环,从而防止极板和极环对外壳短路(FET 的S,G 极短路)。 8: PCB 组件: 装有FET,电容等器件,同时也起到固定其它件的作用。 9: PIN:有的传声器在PCB 上带有PIN,可以通过PIN 与其他PCB 焊接在一起,起连接 另外前极式,,背极式在结构上也略有不同. 四, 、传声器的电原理图: FET D RL V S G S CO OUTPUT C CI C2 MIC G FET(场效应管)MIC 的主要器件,起到阻抗变换和放大的作用, C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件. C1,C2 是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用. RL:负载电阻,它的大小决定灵敏度...
