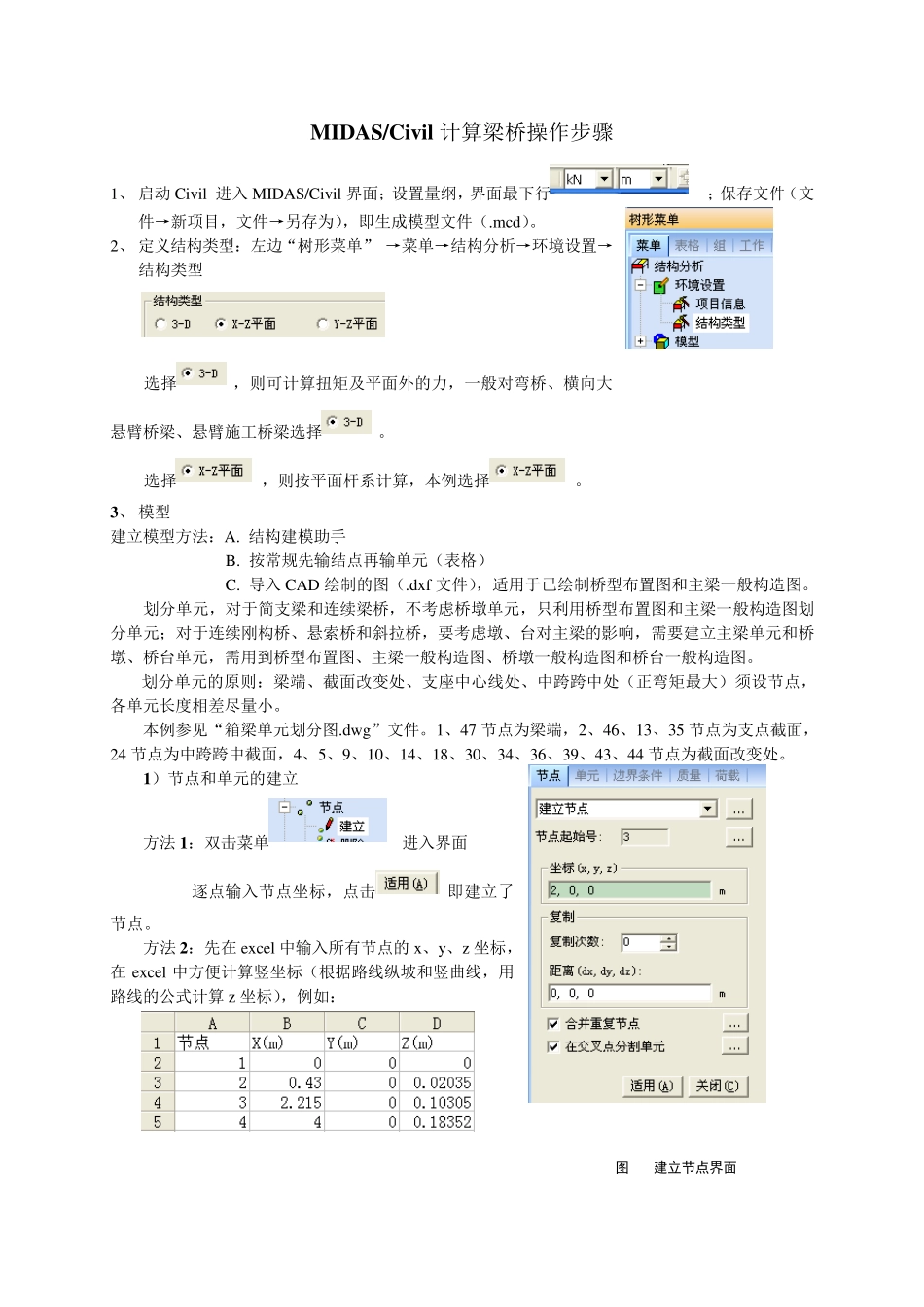

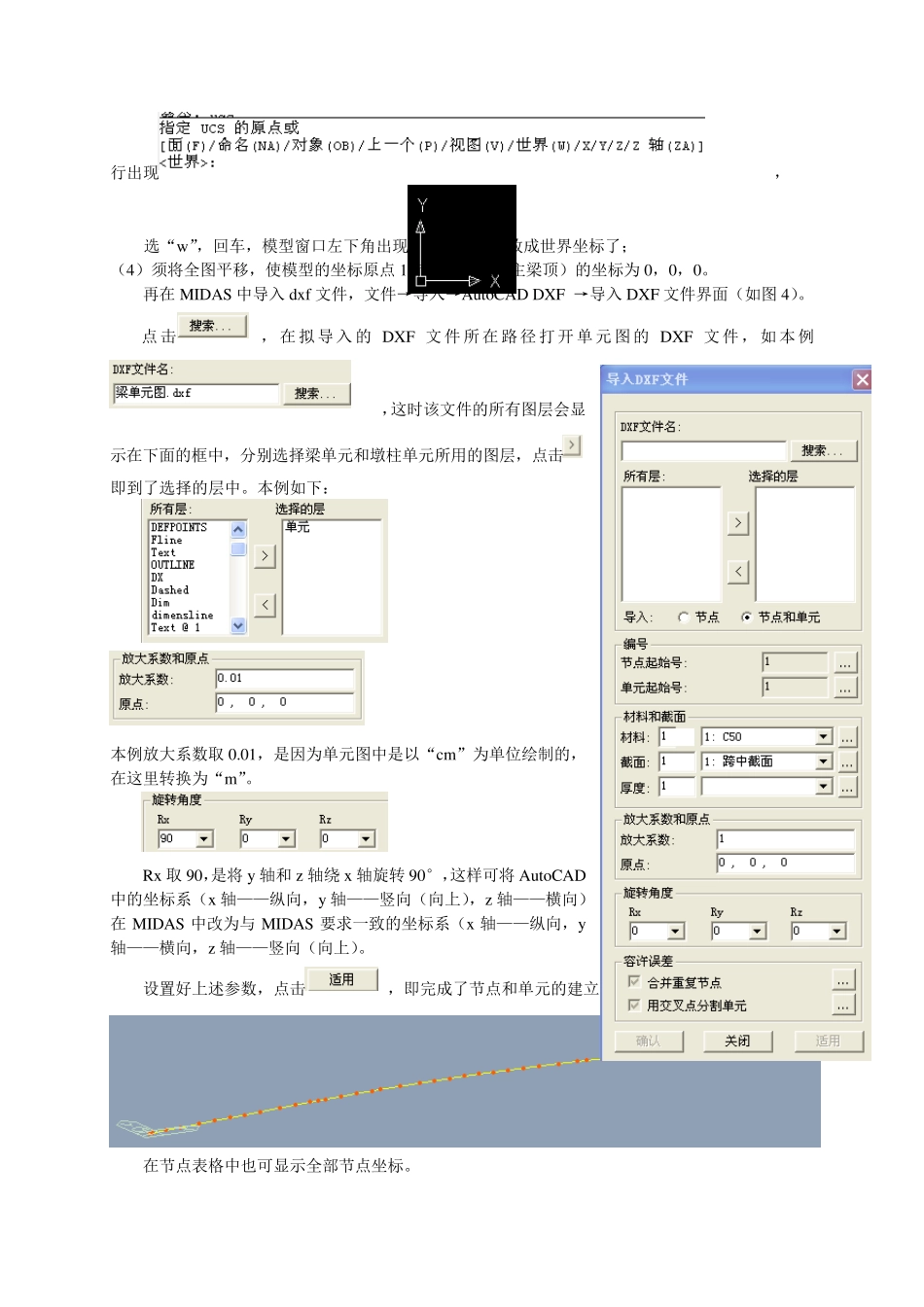

MIDAS/Civ il 计算梁桥操作步骤 1、 启动Civil 进入MIDAS/Civil 界面；设置量纲，界面最下行；保存文件（文件→新项目，文件→另存为），即生成模型文件（.mcd）。 2、 定义结构类型：左边“树形菜单” →菜单→结构分析→环境设置→结构类型 选择，则可计算扭矩及平面外的力，一般对弯桥、横向大悬臂桥梁、悬臂施工桥梁选择。 选择，则按平面杆系计算，本例选择。 3、 模型 建立模型方法：A. 结构建模助手 B. 按常规先输结点再输单元（表格） C. 导入CAD 绘制的图（.dxf 文件），适用于已绘制桥型布置图和主梁一般构造图。 划分单元，对于简支梁和连续梁桥，不考虑桥墩单元，只利用桥型布置图和主梁一般构造图划分单元；对于连续刚构桥、悬索桥和斜拉桥，要考虑墩、台对主梁的影响，需要建立主梁单元和桥墩、桥台单元，需用到桥型布置图、主梁一般构造图、桥墩一般构造图和桥台一般构造图。 划分单元的原则：梁端、截面改变处、支座中心线处、中跨跨中处（正弯矩最大）须设节点，各单元长度相差尽量小。 本例参见“箱梁单元划分图.dwg”文件。1、47 节点为梁端，2、46、13、35 节点为支点截面，24 节点为中跨跨中截面，4、5、9、10、14、18、30、34、36、39、43、44 节点为截面改变处。 1）节点和单元的建立 方法 1：双击菜单进入界面 逐点输入节点坐标，点击即建立了节点。 方法 2：先在 excel 中输入所有节点的 x、y、z 坐标，在 excel 中方便计算竖坐标（根据路线纵坡和竖曲线，用路线的公式计算z 坐标），例如： 图 1 建立节点界面 点击图1 中右边的，右边的模型窗口会出现节点表格 图2 节点坐标表 在excel 表中，选取三个坐标下面的三列数值，复制，在图2 中，鼠标放在X（m）下面的空格上点击右键，粘贴，在模型窗口即可显示所建立的坐标点。 用上述两种方法建立了节点后，再按下述步骤建立单元。 双击菜单进入图3 所示界面。 单元类型，本例取。对于没有平弯也不考虑纵坡的桥梁计算模型，可选；对于有平弯或者有纵坡（竖曲线）的桥梁，不可选直交。 可以在直接输入要连接的两个节点。 也可以在“模型窗口”用鼠标直接点击两相邻点建成单元。 还可以在输入下一点的绝对坐标，点击；或者在状态输入下一点与上一点的相对坐标，点击。 以上方法均可在建立了节点的基础上建立单元。 方法3：导入CAD 绘制的图（.dxf 文件）。 这个方法是同时建立节点和单元。 先在“桥型布置图.d...
