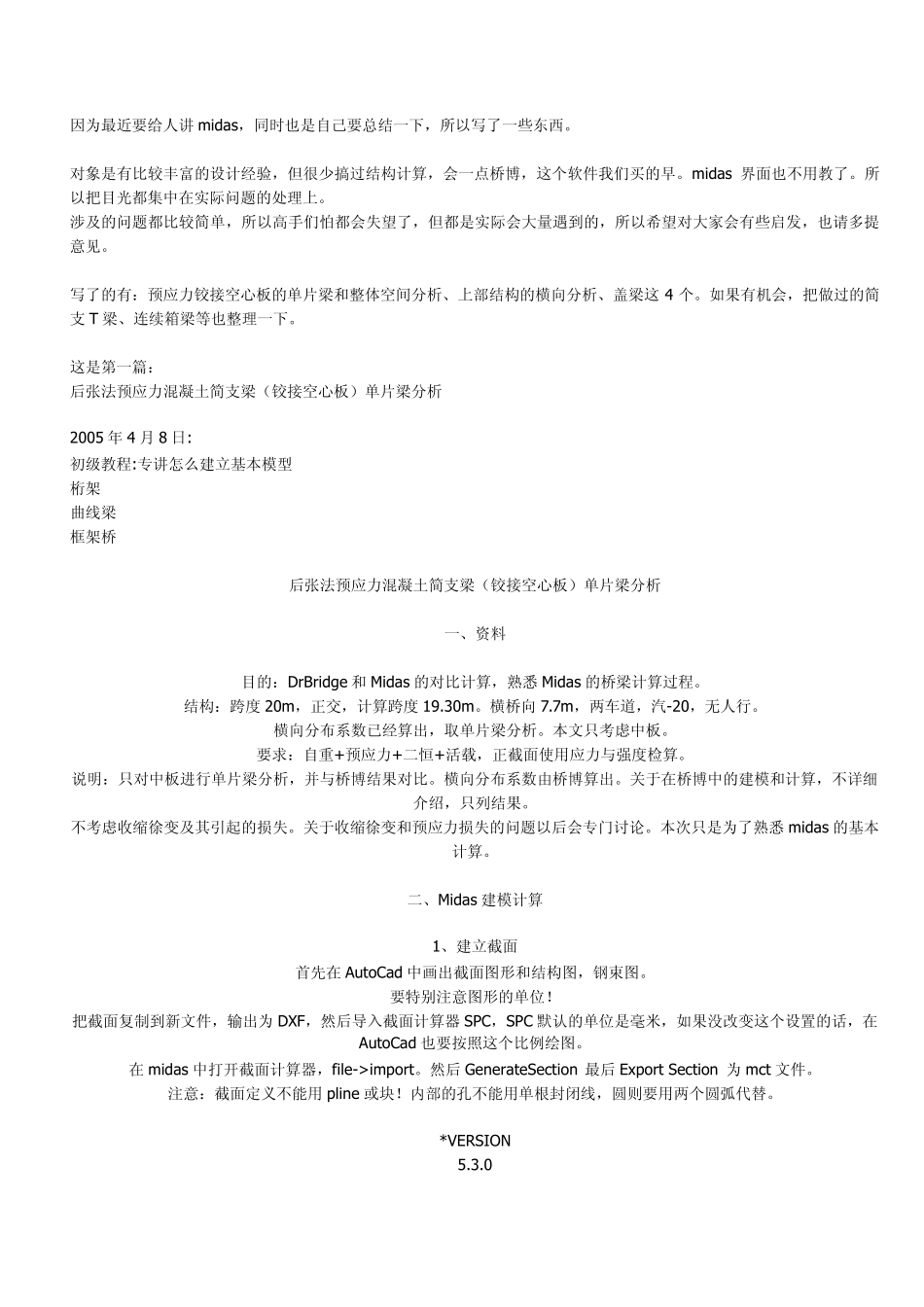

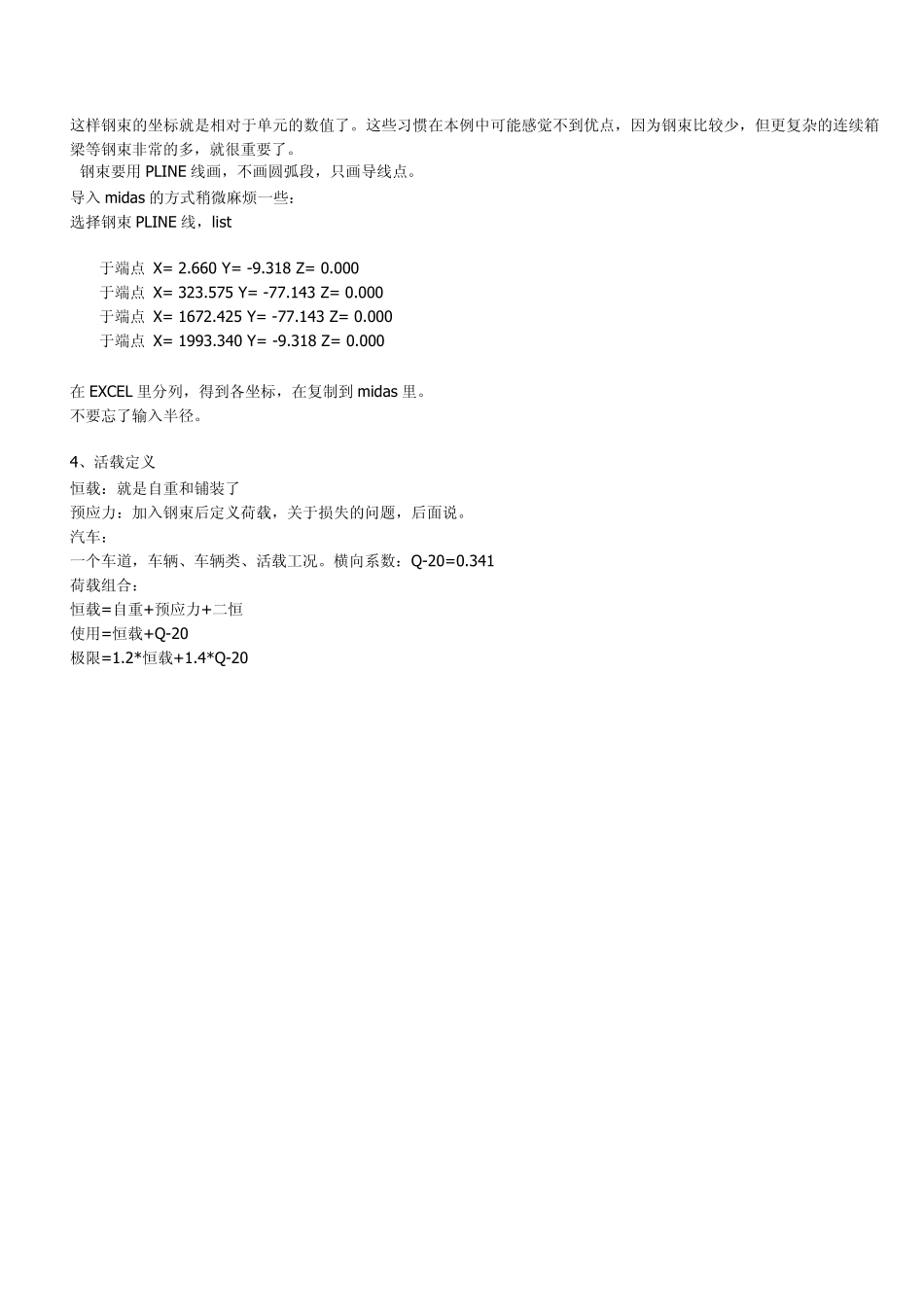

因为最近要给人讲midas,同时也是自己要总结一下,所以写了一些东西。 对象是有比较丰富的设计经验,但很少搞过结构计算,会一点桥博,这个软件我们买的早。midas 界面也不用教了。所以把目光都集中在实际问题的处理上。 涉及的问题都比较简单,所以高手们怕都会失望了,但都是实际会大量遇到的,所以希望对大家会有些启发,也请多提意见。 写了的有:预应力铰接空心板的单片梁和整体空间分析、上部结构的横向分析、盖梁这4 个。如果有机会,把做过的简支 T 梁、连续箱梁等也整理一下。 这是第一篇: 后张法预应力混凝土简支梁(铰接空心板)单片梁分析 2005 年 4 月 8 日: 初级教程:专讲怎么建立基本模型 桁架 曲线梁 框架桥 后张法预应力混凝土简支梁(铰接空心板)单片梁分析 一、资料 目的:DrBridge 和Midas 的对比计算,熟悉 Midas 的桥梁计算过程。 结构:跨度 20m,正交,计算跨度 19.30m。横桥向 7.7m,两车道,汽-20,无人行。 横向分布系数已经算出,取单片梁分析。本文只考虑中板。 要求:自重+预应力+二恒+活载,正截面使用应力与强度检算。 说明:只对中板进行单片梁分析,并与桥博结果对比。横向分布系数由桥博算出。关于在桥博中的建模和计算,不详细介绍,只列结果。 不考虑收缩徐变及其引起的损失。关于收缩徐变和预应力损失的问题以后会专门讨论。本次只是为了熟悉 midas 的基本计算。 二、Midas 建模计算 1、建立截面 首先在AutoCad 中画出截面图形和结构图,钢束图。 要特别注意图形的单位! 把截面复制到新文件,输出为DXF,然后导入截面计算器 SPC,SPC 默认的单位是毫米,如果没改变这个设置的话,在AutoCad 也要按照这个比例绘图。 在midas 中打开截面计算器,file->import。然后 GenerateSection 最后 Export Section 为mct 文件。 注意:截面定义不能用pline 或块!内部的孔不能用单根封闭线,圆则要用两个圆弧代替。 *VERSION 5.3.0 *UNIT ; FORCE, LENGTH KGF, MM *SECTION ; Section 1, VALUE, Section-P1, CC, SB, ROLL, 900.000000, 990.000000, 0, 0, 0, 0 449200.000000, 0, 0, 3306225235.535010, 43368375710.500000, 53729909999.890625 495.000000, 495.000000, 465.046008, 434.953992, 0, 0, 0, 0, 495.000000, 434.953992 *ENDDATA 这个就是SPC 生成的mct 文件,截面id 为1,名字为Section-P1。注...
