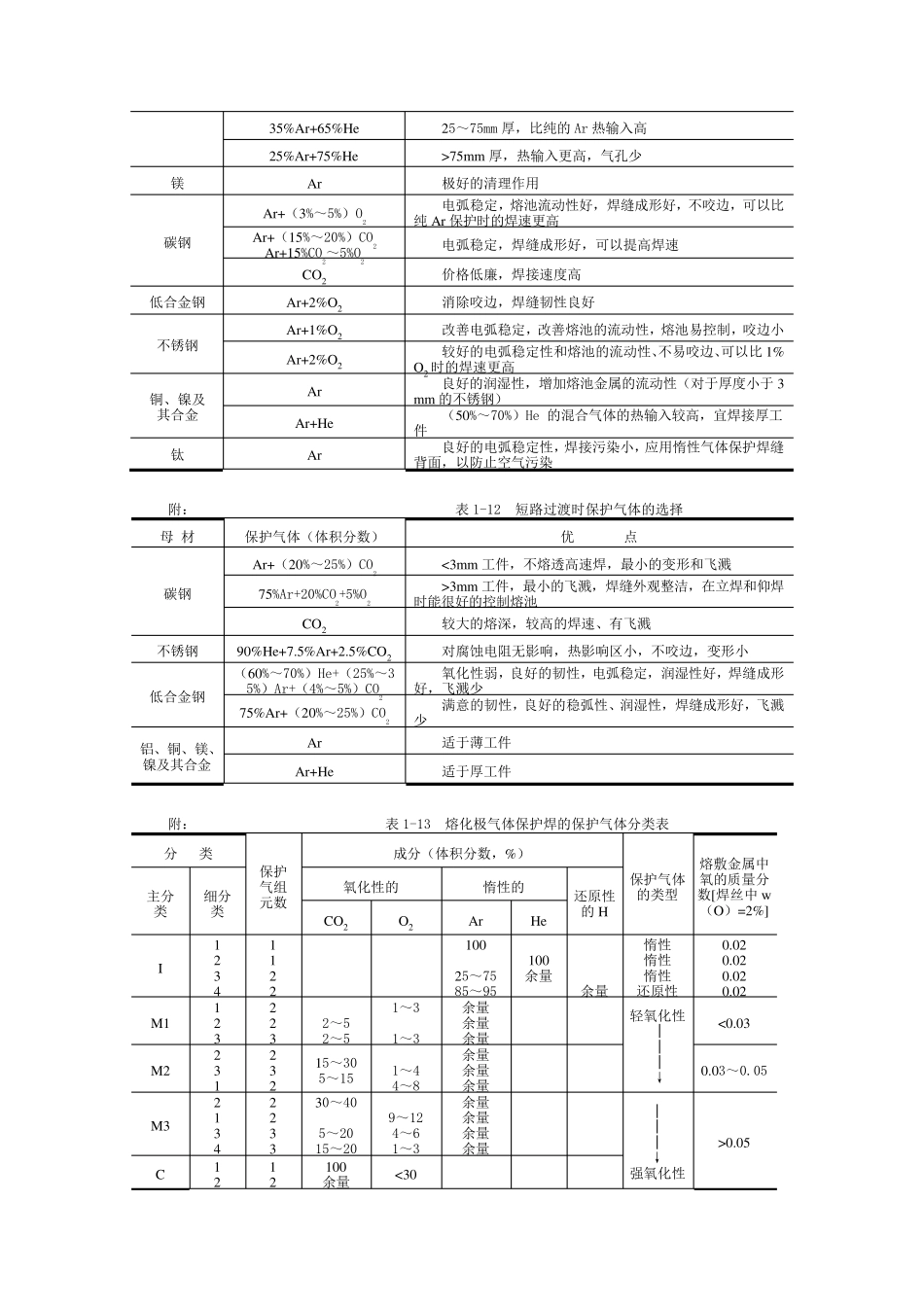

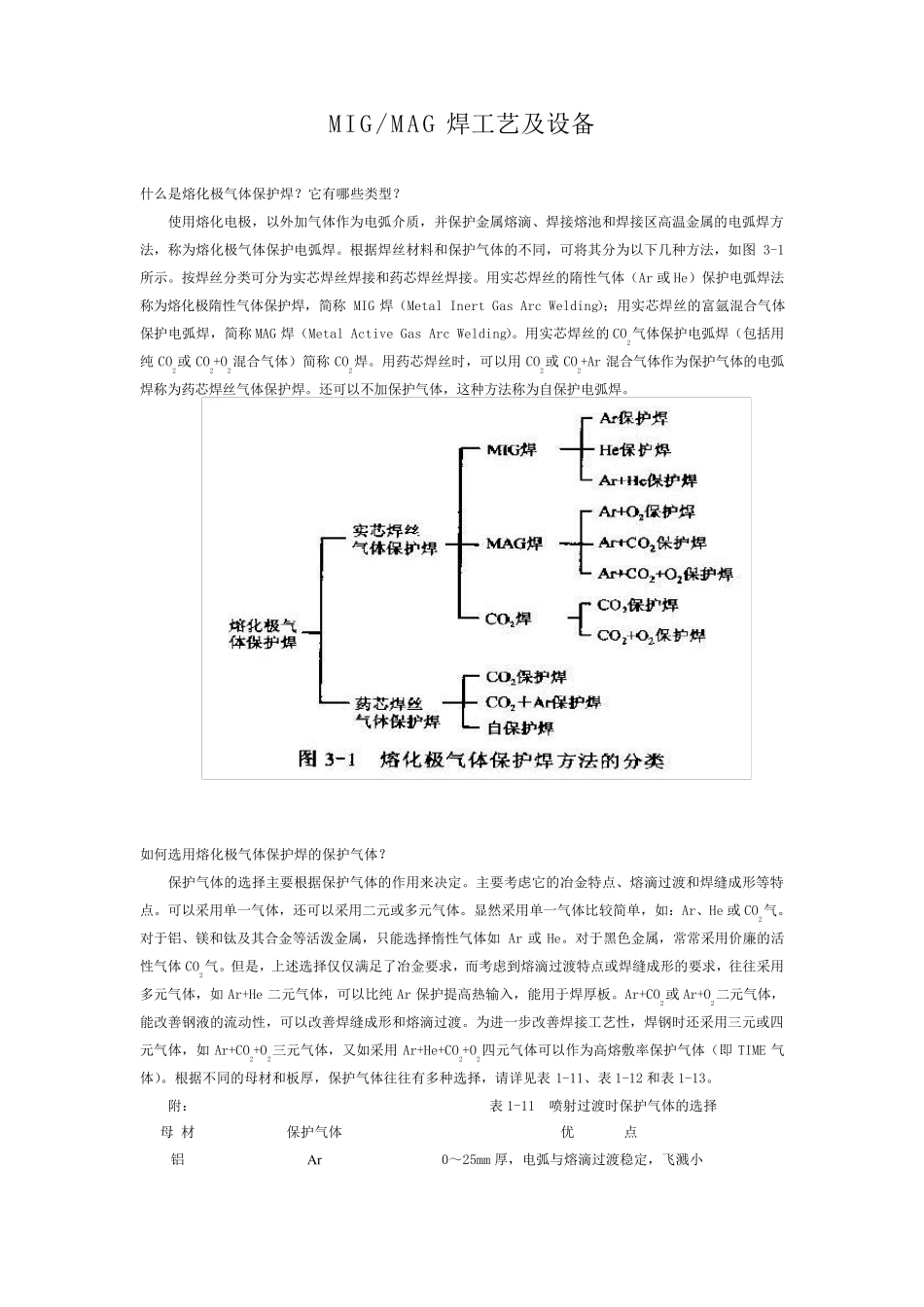

MIG/MAG 焊工艺及设备 什么是熔化极气体保护焊？它有哪些类型？ 使用熔化电极，以外加气体作为电弧介质，并保护金属熔滴、焊接熔池和焊接区高温金属的电弧焊方法，称为熔化极气体保护电弧焊。根据焊丝材料和保护气体的不同，可将其分为以下几种方法，如图 3-1所示。按焊丝分类可分为实芯焊丝焊接和药芯焊丝焊接。用实芯焊丝的隋性气体（Ar 或 He）保护电弧焊法称为熔化极隋性气体保护焊，简称 MIG 焊（Metal Inert Gas Arc Welding）；用实芯焊丝的富氩混合气体保护电弧焊，简称 MAG 焊（Metal Active Gas Arc Welding）。用实芯焊丝的 CO2气体保护电弧焊（包括用纯 CO2或 CO2+O2混合气体）简称 CO2焊。用药芯焊丝时，可以用CO2或 CO2+Ar 混合气体作为保护气体的电弧焊称为药芯焊丝气体保护焊。还可以不加保护气体，这种方法称为自保护电弧焊。 如何选用熔化极气体保护焊的保护气体？ 保护气体的选择主要根据保护气体的作用来决定。主要考虑它的冶金特点、熔滴过渡和焊缝成形等特点。可以采用单一气体，还可以采用二元或多元气体。显然采用单一气体比较简单，如：Ar、He 或 CO2气。对于铝、镁和钛及其合金等活泼金属，只能选择惰性气体如 Ar 或 He。对于黑色金属，常常采用价廉的活性气体CO2气。但是，上述选择仅仅满足了冶金要求，而考虑到熔滴过渡特点或焊缝成形的要求，往往采用多元气体，如 Ar+He 二元气体，可以比纯 Ar 保护提高热输入，能用于焊厚板。Ar+CO2或 Ar+O2二元气体，能改善钢液的流动性，可以改善焊缝成形和熔滴过渡。为进一步 改善焊接工艺性，焊钢时还采用三 元或四元气体，如 Ar+CO2+O2三 元气体，又 如采用Ar+He+CO2+O2四 元气体可以作为高熔敷 率 保护气体（即TIME 气体）。根据不同的母 材和板厚，保护气体往往有多种选择，请 详 见 表1-11、表 1-12 和表 1-13。 附 ： 表 1-11 喷 射 过渡时保护气体的选择 母 材 保护气体 优 点 铝 Ar 0～ 25mm 厚，电弧与 熔滴过渡稳 定，飞 溅 小 35%Ar+65%He 25～ 75mm 厚 ， 比 纯 的 Ar 热 输 入 高 25%Ar+75%He >75mm 厚 ， 热 输 入 更 高 ， 气 孔 少 镁 Ar 极 好 的 清 理 作 用 碳 钢 Ar+（ 3%～ 5%） O2 电 弧 稳 定 ， 熔 池 流 动 性 好 ， 焊 缝 成 形 好 ， 不 咬 边 ， 可 以 比纯 Ar 保 护 时 的 焊 速 更 高 Ar...
