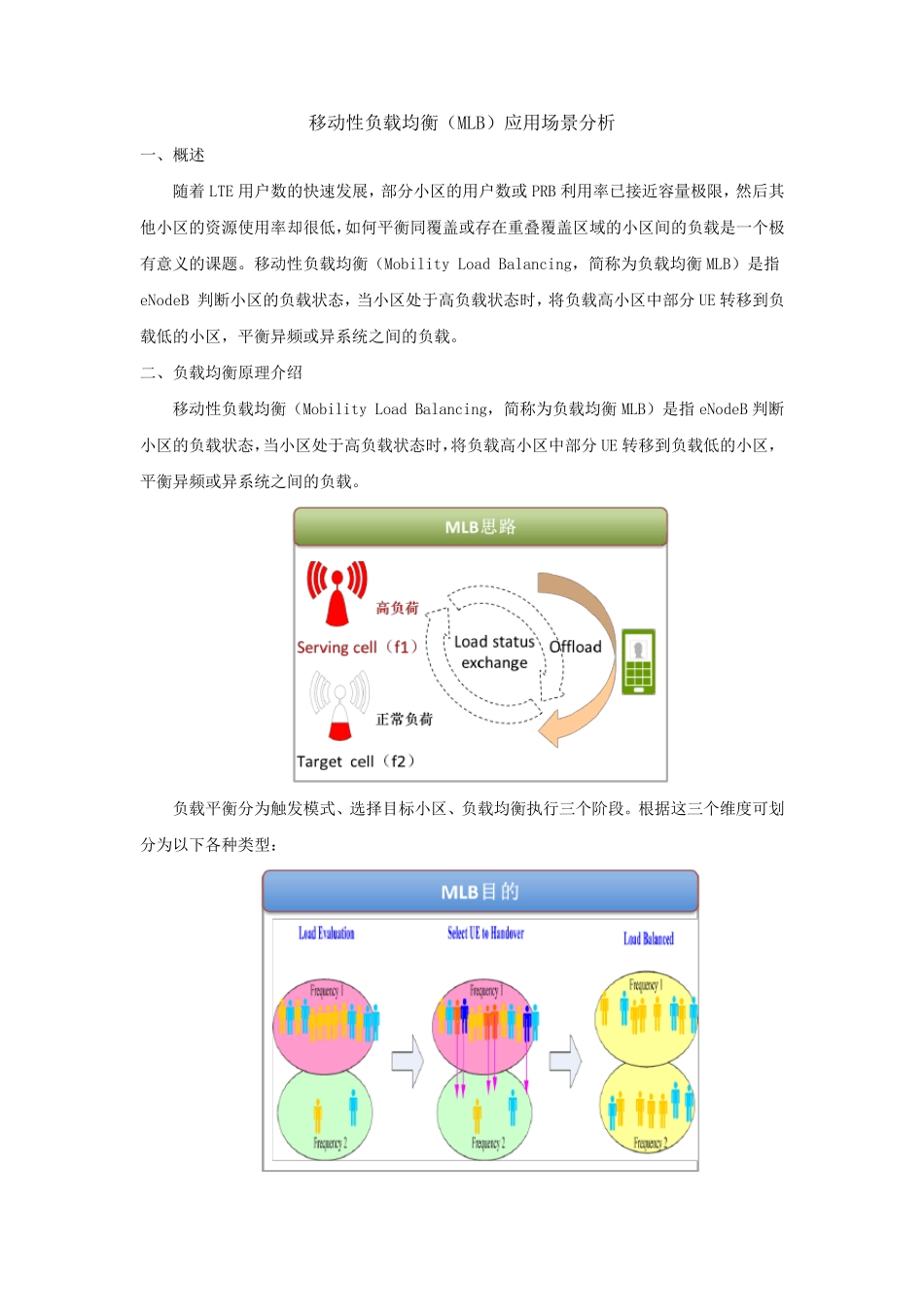

移动性负载均衡(MLB)应用场景分析 一、概述 随着 LTE 用户数的快速发展,部分小区的用户数或 PRB 利用率已接近容量极限,然后其他小区的资源使用率却很低,如何平衡同覆盖或存在重叠覆盖区域的小区间的负载是一个极有意义的课题。移动性负载均衡(Mobility Load Balancing,简称为负载均衡MLB)是指eNodeB 判断小区的负载状态,当小区处于高负载状态时,将负载高小区中部分UE 转移到负载低的小区,平衡异频或异系统之间的负载。 二、负载均衡原理介绍 移动性负载均衡(Mobility Load Balancing,简称为负载均衡MLB)是指 eNodeB 判断小区的负载状态,当小区处于高负载状态时,将负载高小区中部分UE 转移到负载低的小区,平衡异频或异系统之间的负载。 负载平衡分为触发模式、选择目标小区、负载均衡执行三个阶段。根据这三个维度可划分为以下各种类型: 2.1 触发模式 负载均衡根据触发模式可以分为空闲态UE 预均衡、同步态用户数负载均衡、PRB 利用率/PRB 评估值负载均衡、下行数传用户数负载均衡等模式,现阶段实现主要负载标准为PRB利用率、同步态用户数、UE 预均衡。 2.1.1 基于PRB 利用率的触发模式 启动基于PRB 利用率的负载均衡后,eNodeB 以每秒为周期测量小区PRB 利用率和小区同步态用户数。若连续5 秒内同时满足以下条件,则触发基于PRB 利用率的负载均衡。 小区某类PRB 利用率≥InterFreqMlbThd +LoadOffet 小区同步态用户数≥MlbMinUeNumThd +MlbMinUeNumOffset 对于同一方向,小区PRB 利用率状态判决的顺序依次为:GBR 业务、Non-GBR 业务、Total 业务。上下行独立判决,互不影响。负载均衡触发类型为判决满足负载平衡触发条件的PRB 利用率类型,负载平衡触发方向为判决满足负载平衡触发条件的上行/下行方向。 若连续5 秒内满足以下任一条件,则停止异频 PRB 利用率负载均衡。 小区所有 PRB 利用率类型<InterFreqMlbThd 小区同步态用户数<MlbMinUeNumThd 2.1.2 基于同步态用户数的触发模式 启动基于同步态用户数的负载均衡后,eNodeB 以每秒为周期测量小区同步态用户数。若连续5 秒内小区同步态用户数≥InterFreqMlbUeNumThd+MlbUeNumOffset,则触发异频同步态用户数负载均衡。 若连续5 秒内小区同步态用户数<InterFreqMlbUeNumThd,则停止异频同步态用户数负载平衡。 2.2 选择目标小区 触发负载均衡后,eNodeB 从首个InterFreqLoadEvalPrd 周...
