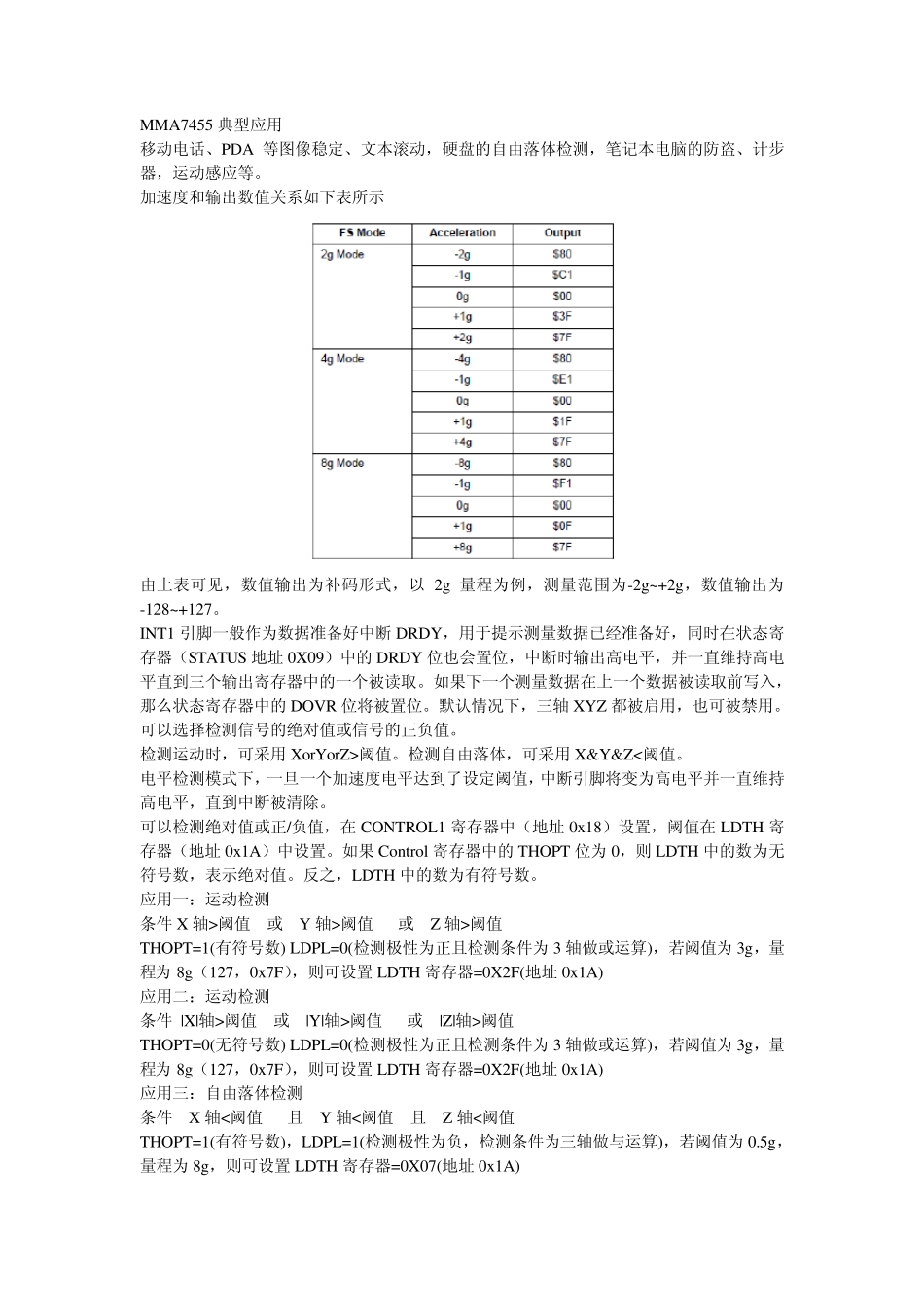

MMA7455 典型应用 移动电话、PDA 等图像稳定、文本滚动，硬盘的自由落体检测，笔记本电脑的防盗、计步器，运动感应等。 加速度和输出数值关系如下表所示 由上表可见，数值输出为补码形式，以 2g 量程为例，测量范围为-2g~ +2g，数值输出为-128~ +127。 INT1 引脚一般作为数据准备好中断 DRDY，用于提示测量数据已经准备好，同时在状态寄存器（STATUS 地址 0X09）中的 DRDY 位也会置位，中断时输出高电平，并一直维持高电平直到三个输出寄存器中的一个被读取。如果下一个测量数据在上一个数据被读取前写入，那么状态寄存器中的 DOVR 位将被置位。默认情况下，三轴 XYZ 都被启用，也可被禁用。可以选择检测信号的绝对值或信号的正负值。 检测运动时，可采用XorYorZ>阈值。检测自由落体，可采用X&Y&Z<阈值。 电平检测模式下，一旦一个加速度电平达到了设定阈值，中断引脚将变为高电平并一直维持高电平，直到中断被清除。 可以检测绝对值或正/负值，在 CONTROL1 寄存器中（地址 0x18）设置，阈值在 LDTH 寄存器（地址 0x1A）中设置。如果 Control 寄存器中的 THOPT 位为 0，则 LDTH 中的数为无符号数，表示绝对值。反之，LDTH 中的数为有符号数。 应用一：运动检测 条件 X 轴>阈值 或 Y 轴>阈值 或 Z 轴>阈值 THOPT=1(有符号数) LDPL=0(检测极性为正且检测条件为 3 轴做或运算)，若阈值为 3g，量程为 8g（127，0x7F），则可设置 LDTH 寄存器=0X2F(地址 0x1A) 应用二：运动检测 条件 |X|轴>阈值 或 |Y|轴>阈值 或 |Z|轴>阈值 THOPT=0(无符号数) LDPL=0(检测极性为正且检测条件为 3 轴做或运算)，若阈值为 3g，量程为 8g（127，0x7F），则可设置 LDTH 寄存器=0X2F(地址 0x1A) 应用三：自由落体检测 条件 X 轴<阈值 且 Y 轴<阈值 且 Z 轴<阈值 THOPT=1(有符号数)，LDPL=1(检测极性为负，检测条件为三轴做与运算)，若阈值为 0.5g，量程为 8g，则可设置 LDTH 寄存器=0X07(地址 0x1A) 应用四：自由落体检测 条件 |X|轴<阈值 且 |Y|轴<阈值 且 |Z|轴<阈值 THOPT=0(无符号数)，LDPL=1(检测极性为负，检测条件为三轴做与运算)，若阈值为0.5g，量程为8g，则可设置LDTH 寄存器=0X07(地址0x1A) 脉冲检测 在脉冲检测模式下，所有功能都可以使用，包括测量电平，电平检测中断。有两个中断引脚分别分配给电平检测中断和脉冲检测中断。 中断引脚的分配在寄存器Co...
