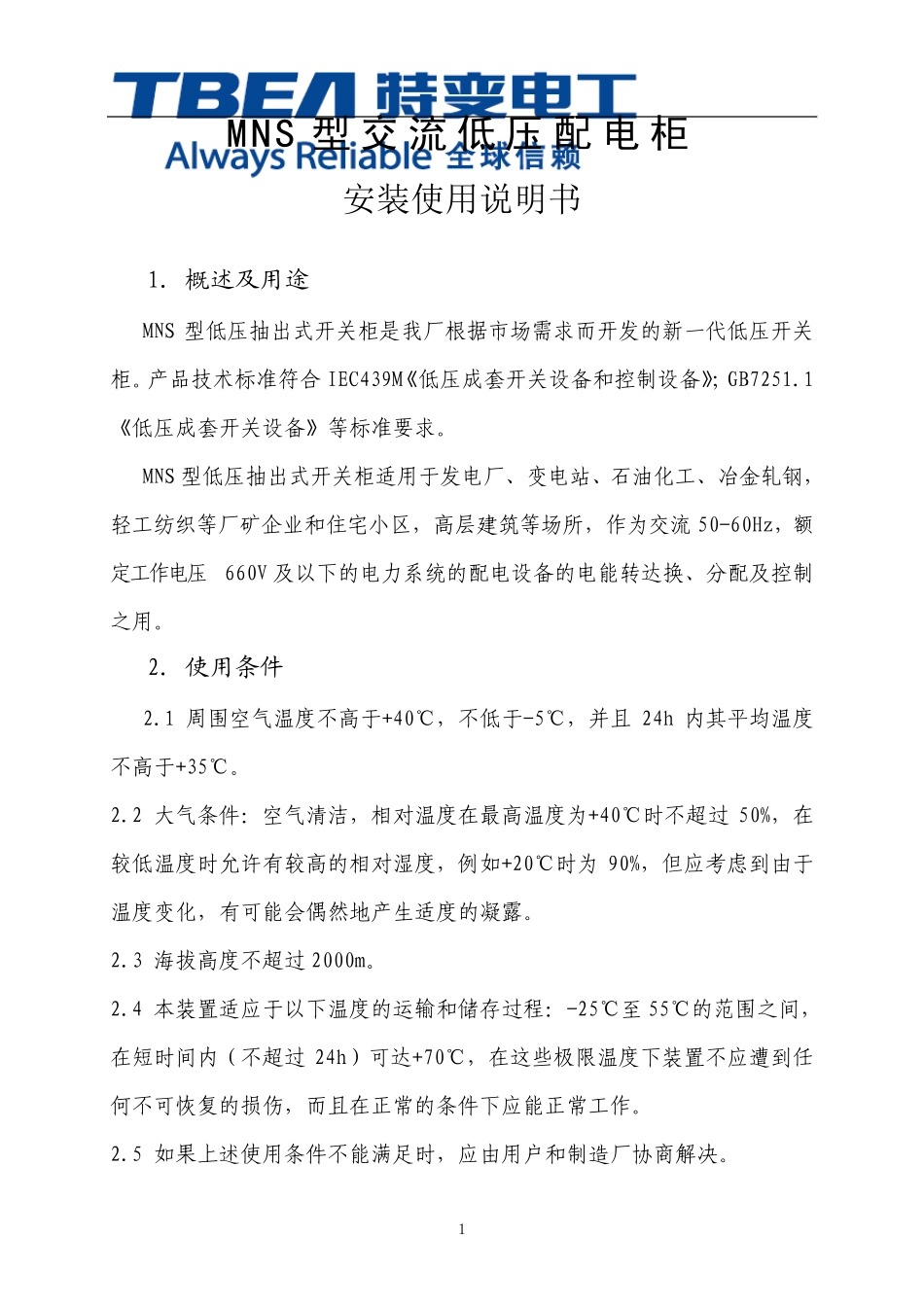

１ MNS 型交 流 低 压 配 电 柜 安装使用说明书 1. 概述及用途 MNS 型低压抽出式开关柜是我厂根据市场需求而开发的新一代低压开关柜。产品技术标准符合IEC439M《低压成套开关设备和控制设备》；GB7251.1《低压成套开关设备》等标准要求。 MNS 型低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢，轻工纺织等厂矿企业和住宅小区，高层建筑等场所，作为交流50-60Hz，额定工作电压660V 及以下的电力系统的配电设备的电能转达换、分配及控制之用。 2. 使用条件 2.1 周围空气温度不高于+40℃，不低于-5℃，并且 24h 内其平均温度不高于+35℃。 2.2 大气条件：空气清洁，相对温度在最高温度为+40℃时不超过 50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到由于温度变化，有可能会偶然地产生适度的凝露。 2.3 海拔高度不超过 2000m。 2.4 本装臵适应于以下温度的运输和储存过程：-25℃至55℃的范围之间，在短时间内（不超过 24h）可达+70℃，在这些 极 限 温度下装臵不应遭 到任何 不可恢 复 的损 伤 ，而且在正 常 的条件下应能正 常 工作。 2.5 如果 上 述 使 用条件不能满 足 时，应由用户 和制造 厂协 商 解 决 。 ２ 2.6 当 本 装 臵 使 用 海 上 石 油 和 核 电 站 时 ， 应 另 行 签 订 技 术 协 议 。 3. 结构特征 装 臵 的 基 本 柜 架 为 组 合 装 配 结 构 ， 柜 架 的 全 部 结 构 都 经 过 镀 锌 处 理 ，通 过 自 攻 锁 紧 螺 钉 或8.8 级 六 角 螺 钉 紧 固 互 相 连 接 成 基 本 柜 架 ， 再 按 方 案变 化 需 要 ， 加 上 相 应 的 门 ， 封 板 ， 隔 板 ， 安 装 支 架 ， 以 及 母 线 ， 功 能 单 元等 零 部 件 ， 组 装 成 一 台 完 整 的 装 臵 ， 装 臵 内 零 部 件 尺 寸 ， 隔 室 尺 寸 实 行 模数 化 （ 模 数 单 位 E=25mm， 下 同 ） 3.1 动 力 配 电 中 心 （ 以 下 简 称 PC） 3.1.1 PC 柜 内 分 成 四 个 隔 室 ： 水 平 母 线 隔 室 ： 在 柜 的 后 部 ； 功 能 单 元 隔 室 ： 在 柜 前 上 部 或 柜 前 左 边 ； 电 缆 隔 室 ： 在 柜 前 下 部 或 柜 前 右 边 ； 控 制 ...
