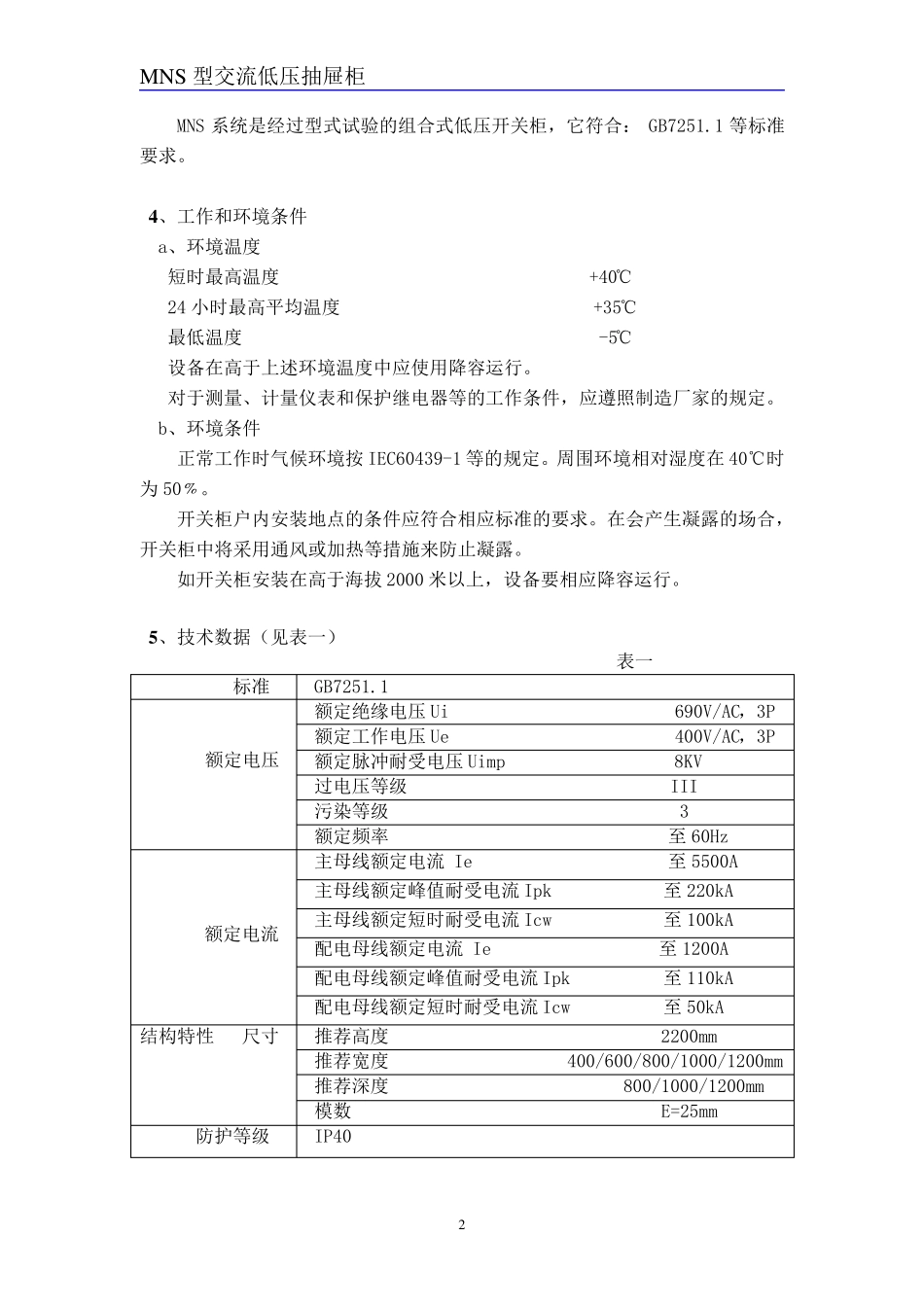

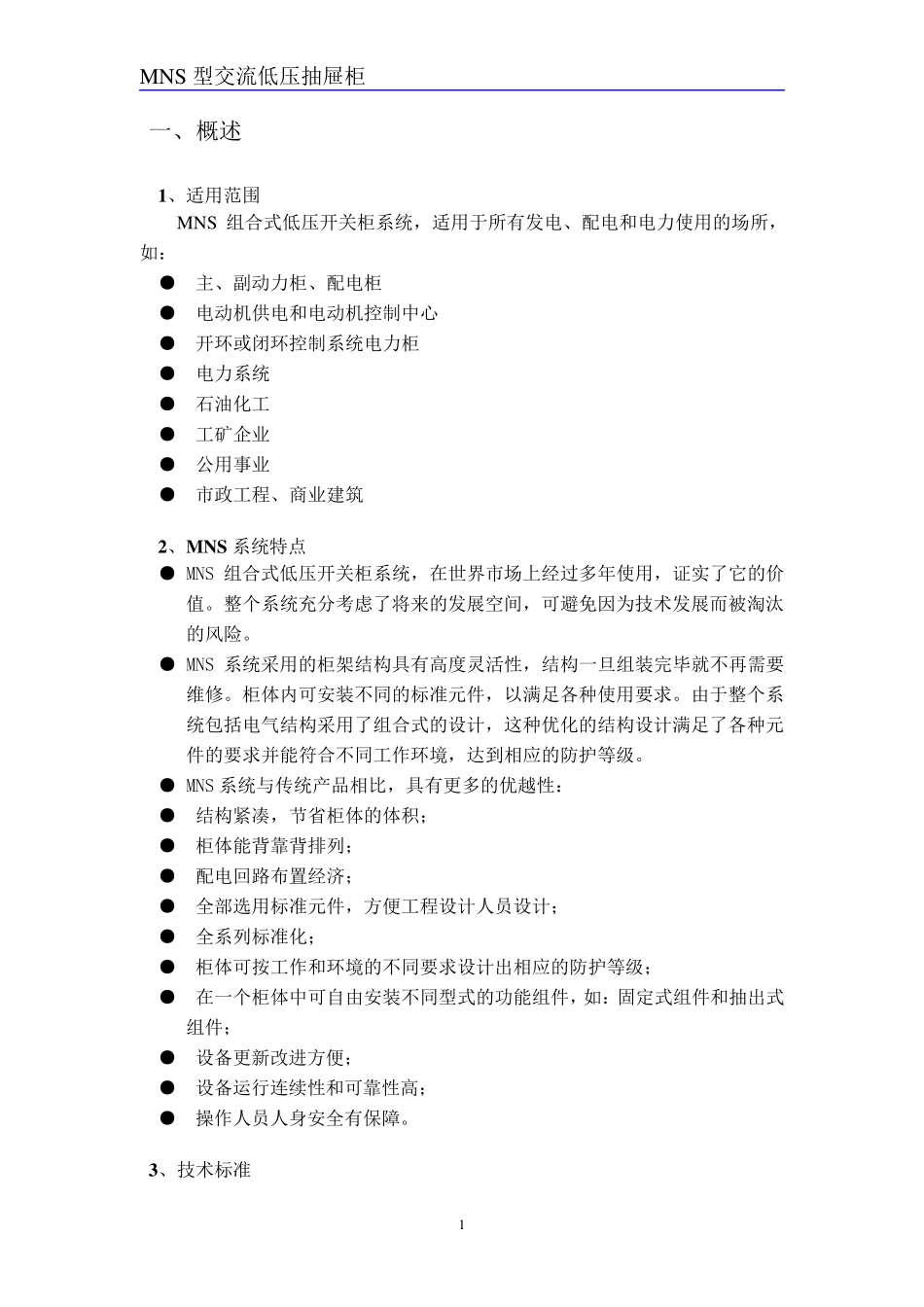

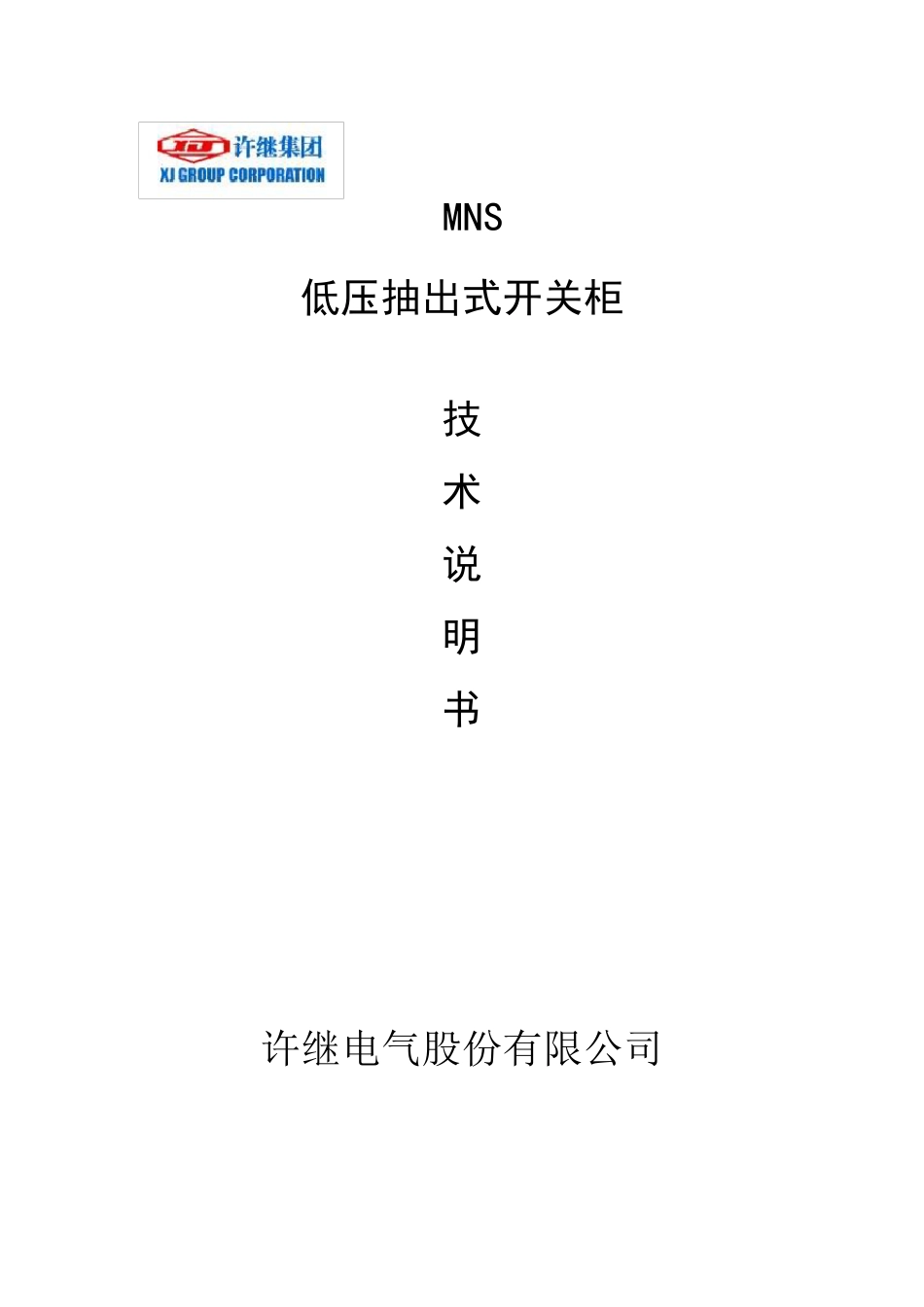

MNS 低压抽出式开关柜 技 术 说 明 书 许继电气股份有限公司 MNS型交流低压抽屉柜 1 一、概述 1、适用范围 MNS 组合式低压开关柜系统，适用于所有发电、配电和电力使用的场所，如： ● 主、副动力柜、配电柜 ● 电动机供电和电动机控制中心 ● 开环或闭环控制系统电力柜 ● 电力系统 ● 石油化工 ● 工矿企业 ● 公用事业 ● 市政工程、商业建筑 2、MNS系统特点 ● MNS 组合式低压开关柜系统，在世界市场上经过多年使用，证实了它的价值。整个系统充分考虑了将来的发展空间，可避免因为技术发展而被淘汰的风险。 ● MNS 系统采用的柜架结构具有高度灵活性，结构一旦组装完毕就不再需要维修。柜体内可安装不同的标准元件，以满足各种使用要求。由于整个系统包括电气结构采用了组合式的设计，这种优化的结构设计满足了各种元件的要求并能符合不同工作环境，达到相应的防护等 级 。 ● MNS 系统与 传 统产 品 相比 ，具有更 多的优越 性： ● 结构紧 凑 ，节 省 柜体的体积 ； ● 柜体能背 靠 背 排 列 ； ● 配电回 路 布 置 经济 ； ● 全 部 选 用标准元件，方 便 工程设计人 员 设计； ● 全 系列 标准化； ● 柜体可按 工作和环境的不同要求设计出 相应的防护等 级 ； ● 在一个柜体中可自 由安装不同型式的功 能组件，如：固 定 式组件和抽出 式 组件； ● 设备 更 新 改 进 方 便 ； ● 设备 运 行 连 续 性和可靠 性高； ● 操 作人 员 人 身 安全 有保 障 。 3、技术标准 MNS型交流低压抽屉柜 2 MNS 系统是经过型式试验的组合式低压开关柜，它符合： GB7251.1 等标准要求。 4 、工作和环境条件 a、环境温度 短时最高温度 +40℃ 24 小时最高平均温度 +35℃ 最低温度 -5℃ 设备在高于上述环境温度中应使用降容运行。 对于测量、计量仪表和保护继电器等的工作条件，应遵照制造厂家的规定。 b、环境条件 正常工作时气候环境按 IEC60439-1 等的规定。周围环境相对湿度在 40℃时为 50﹪。 开关柜户内安装地点的条件应符合相应标准的要求。在会产生凝露的场合，开关柜中将采用通风或加热等措施来防止凝露。 如开关柜安装在高于海拔 2000 米以上，设备要相应降容运行。 5 、技术数据（见表一） 表一 标准 GB7251.1 额定电压 额定绝缘电压Ui 690V/AC，3P 额定工作电压Ue 400V/A...
