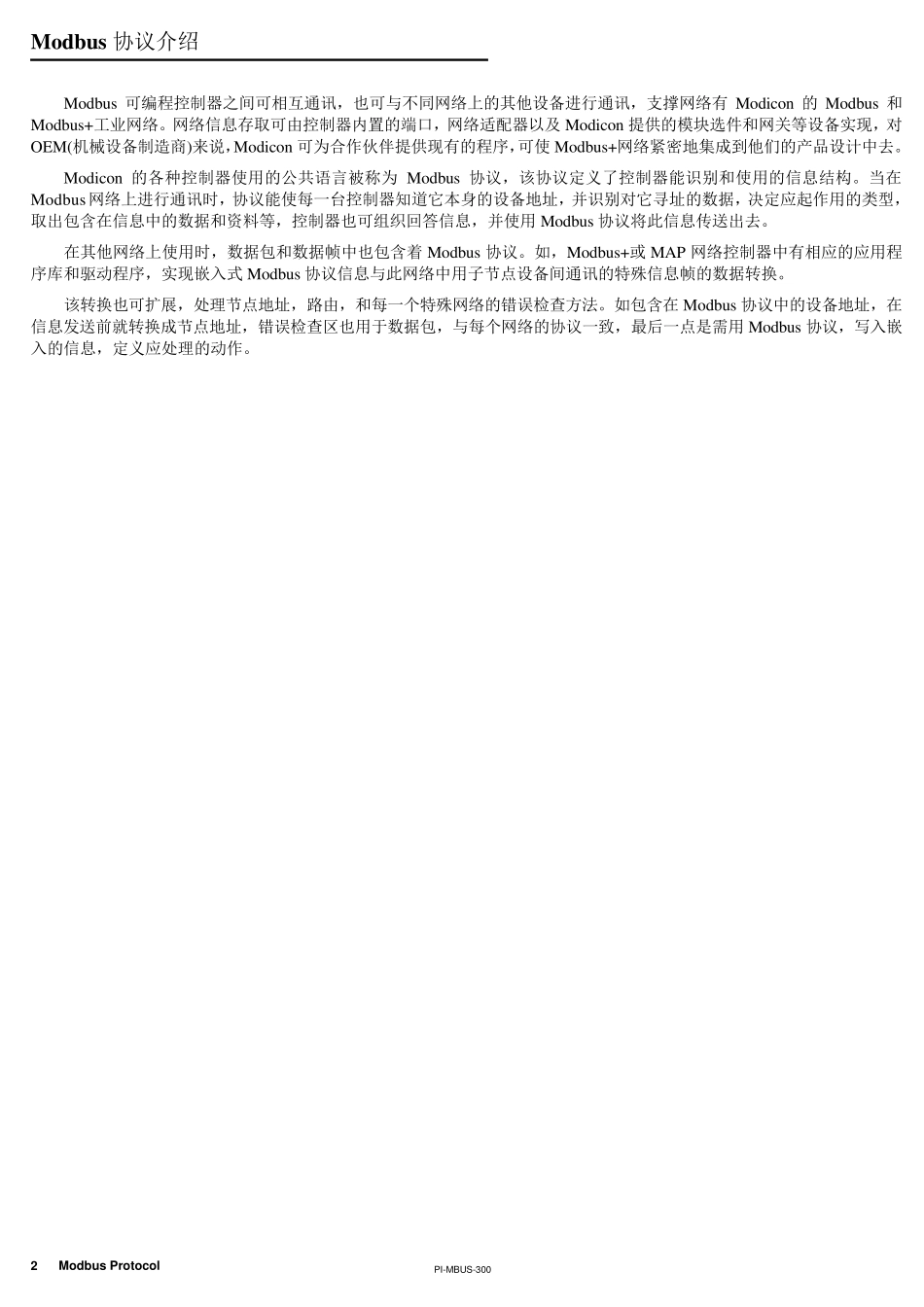

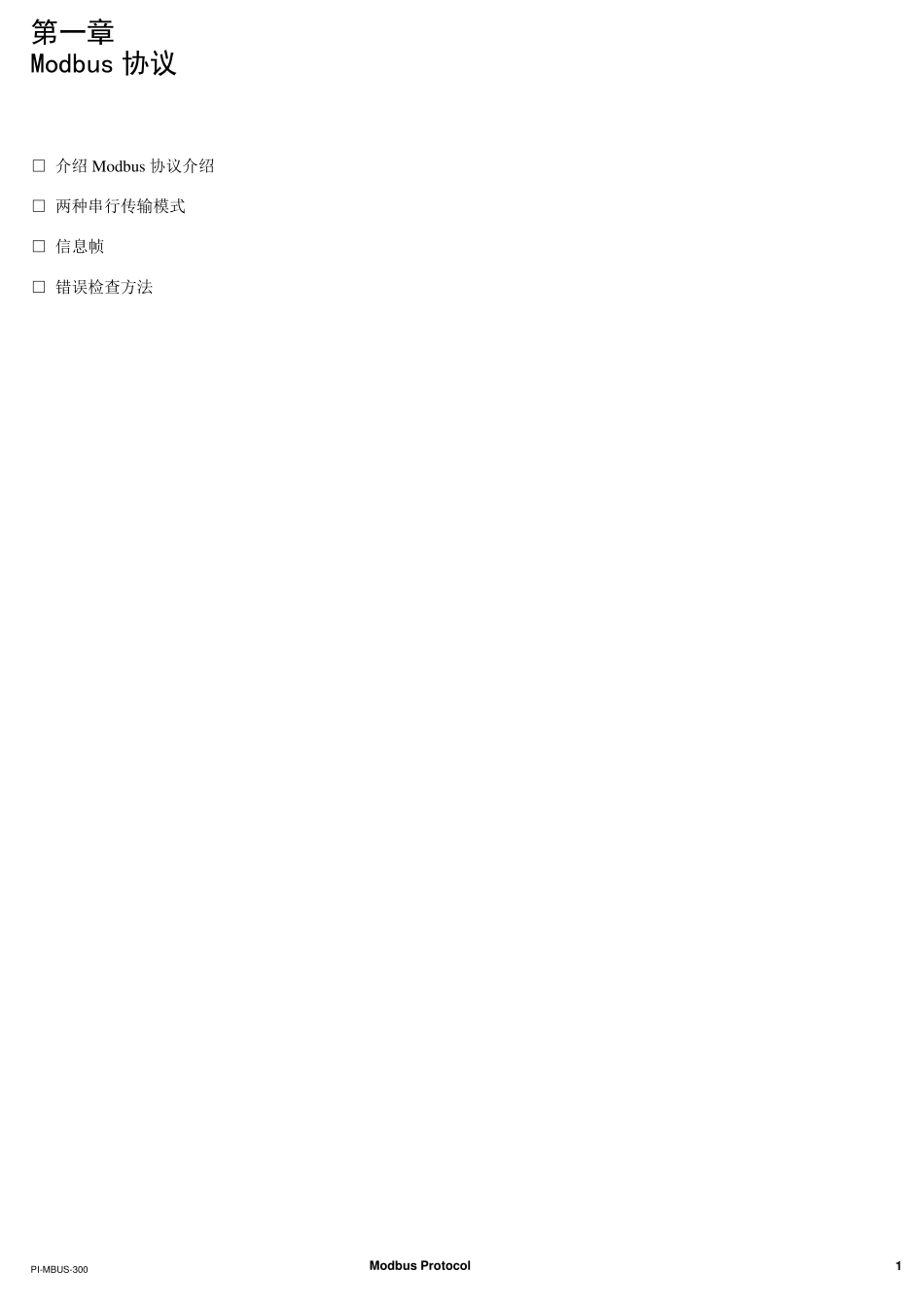

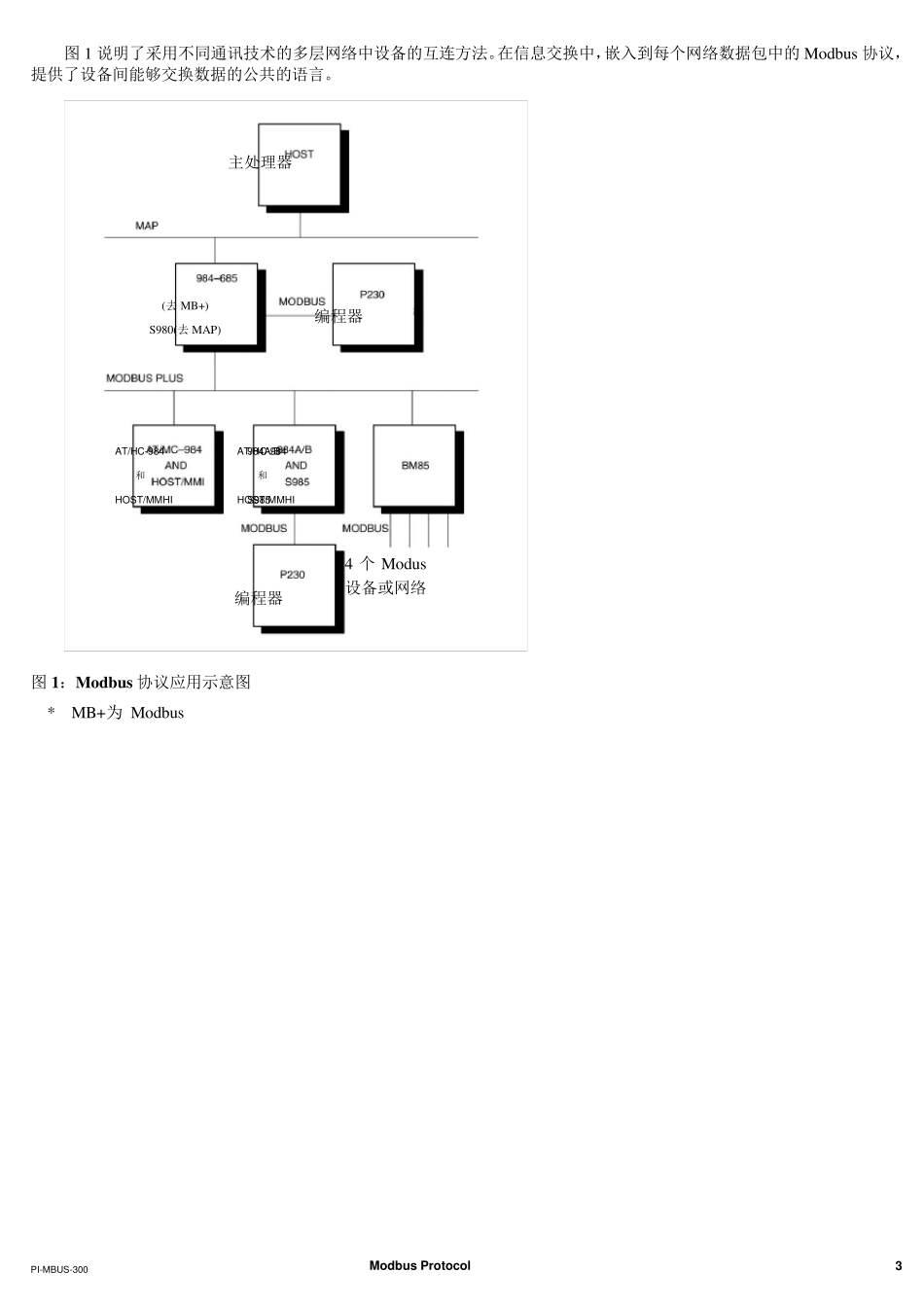

PI-MBUS-300 Modbu s Protocol 1 第一章 Modbus 协议 □ 介绍 Modbus 协议介绍 □ 两种串行传输模式 □ 信息帧 □ 错误检查方法 Modbu s Protocol PI-MBUS-300 2 Modbu s 协议介绍 Modbus 可编程控制器之间可相互通讯，也可与不同网络上的其他设备进行通讯，支撑网络有Modicon 的Modbus 和Modbus+工业网络。网络信息存取可由控制器内置的端口，网络适配器以及 Modicon 提供的模块选件和网关等设备实现，对OEM(机械设备制造商)来说，Modicon 可为合作伙伴提供现有的程序，可使 Modbus+网络紧密地集成到他们的产品设计中去。 Modicon 的各种控制器使用的公共语言被称为 Modbus 协议，该协议定义了控制器能识别和使用的信息结构。当在Modbus 网络上进行通讯时，协议能使每一台控制器知道它本身的设备地址，并识别对它寻址的数据，决定应起作用的类型，取出包含在信息中的数据和资料等，控制器也可组织回答信息，并使用 Modbus 协议将此信息传送出去。 在其他网络上使用时，数据包和数据帧中也包含着 Modbus 协议。如，Modbus+或 MAP 网络控制器中有相应的应用程序库和驱动程序，实现嵌入式 Modbus 协议信息与此网络中用子节点设备间通讯的特殊信息帧的数据转换。 该转换也可扩展，处理节点地址，路由，和每一个特殊网络的错误检查方法。如包含在 Modbus 协议中的设备地址，在信息发送前就转换成节点地址，错误检查区也用于数据包，与每个网络的协议一致，最后一点是需用 Modbus 协议，写入嵌入的信息，定义应处理的动作。 PI-MBUS-300 Modbu s Protocol 3 图1 说明了采用不同通讯技术的多层网络中设备的互连方法。在信息交换中，嵌入到每个网络数据包中的Modbus 协议，提供了设备间能够交换数据的公共的语言。 图1：Modbu s 协议应用示意图 * MB+为 Modbus 主处理器 4 个 Modus设备或网络 编程器 编程器 (去 MB+) S980(去 MAP) AT/HC-984 和 HOST/MMHI AT/HC-984 HOST/MMHI 984A/B 和 S985 Modbu s Protocol PI-MBUS-300 4 Modbus 上的数据传输 Modicon 控制器上的标准Modbus 端口是使用一个RS-232 兼容的串行接口，定义了连接器，接线电缆，信号等级，传输波特率，和奇偶校验，控制器可直接或通过调制解调器(以后简称Modems)接入总线(网络)。控制器通讯使用主从技术，即主机能起动数据传输，称查询。而其它设备(从机)应返回对查询作出的响应，或处...
