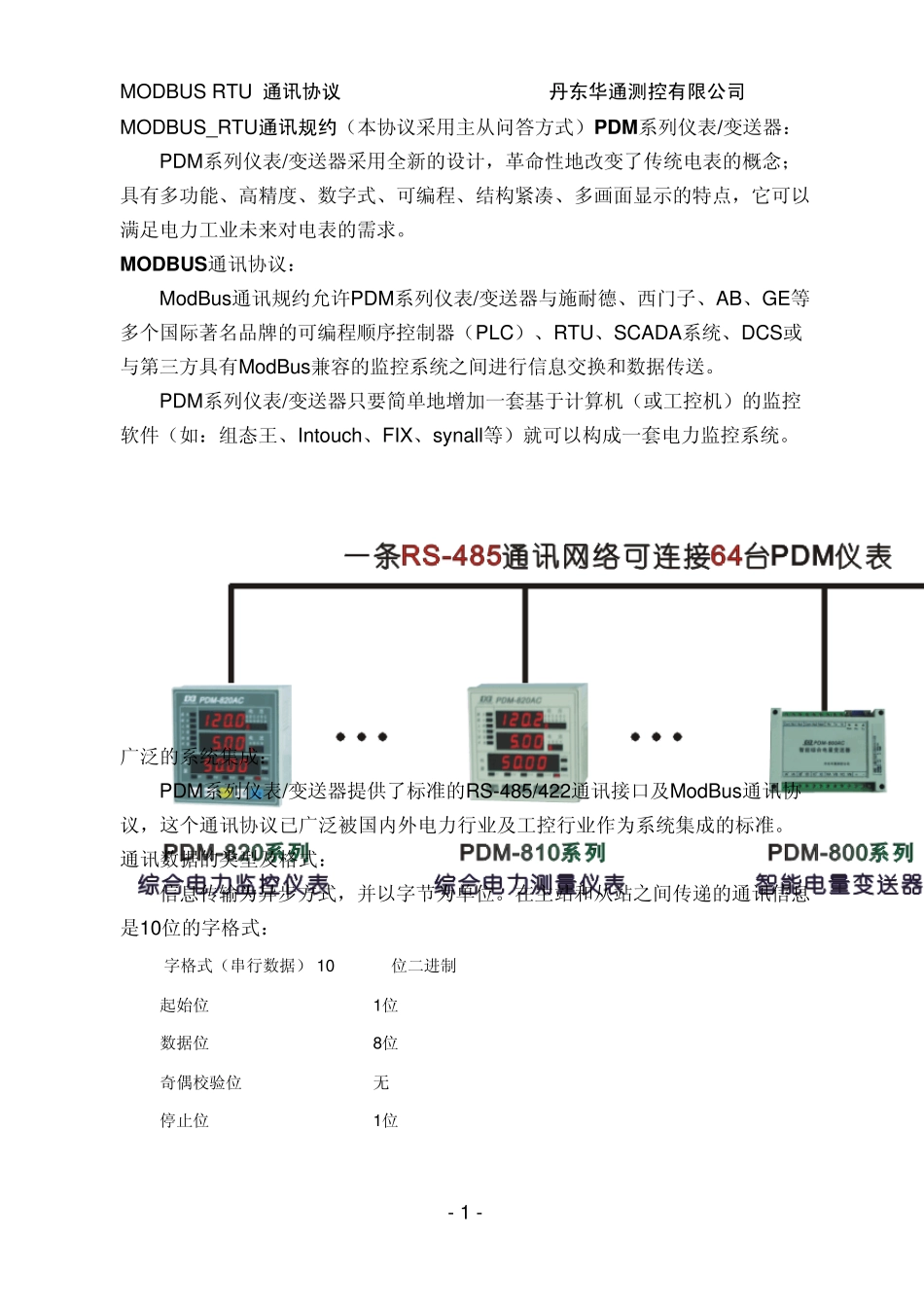

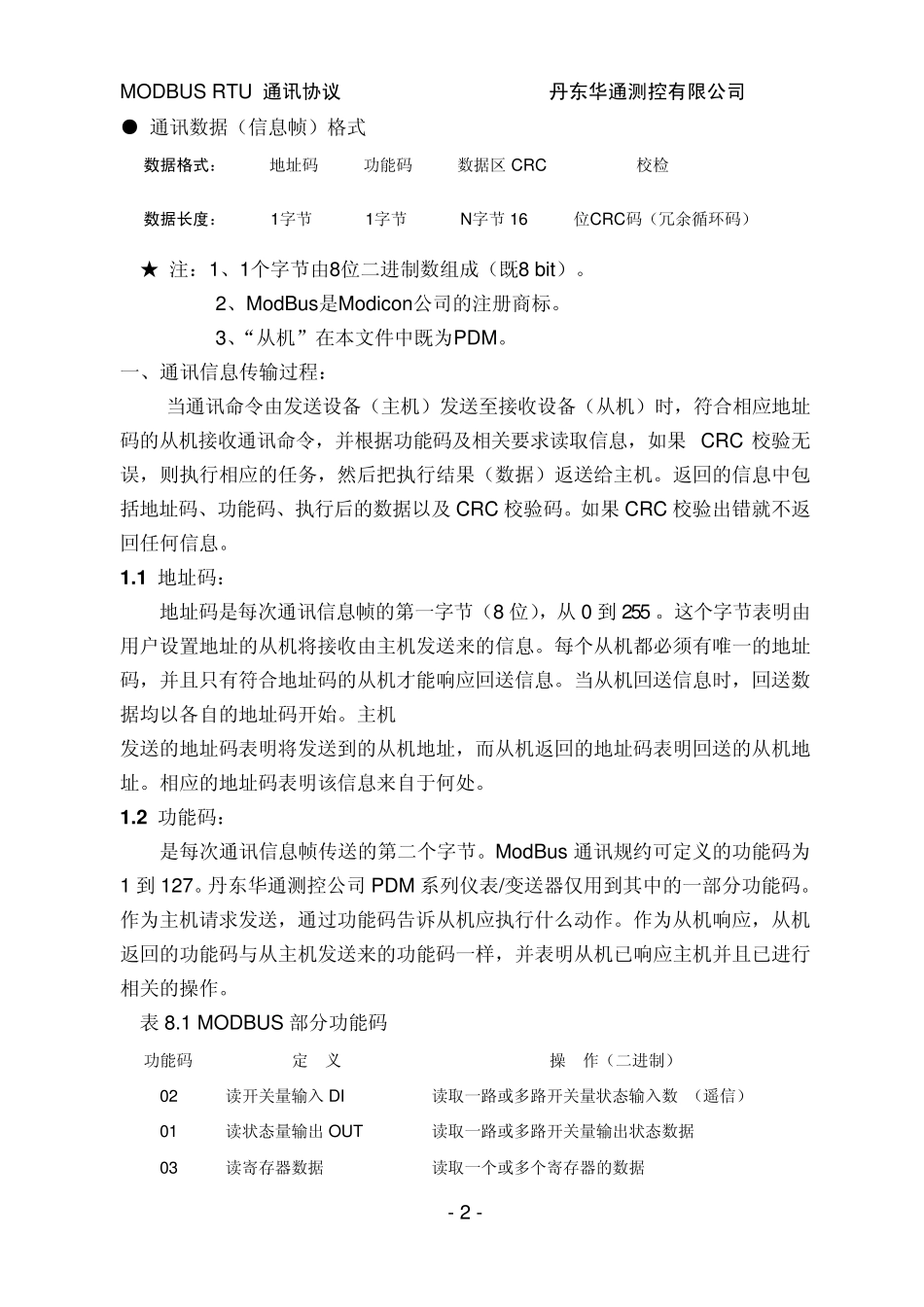

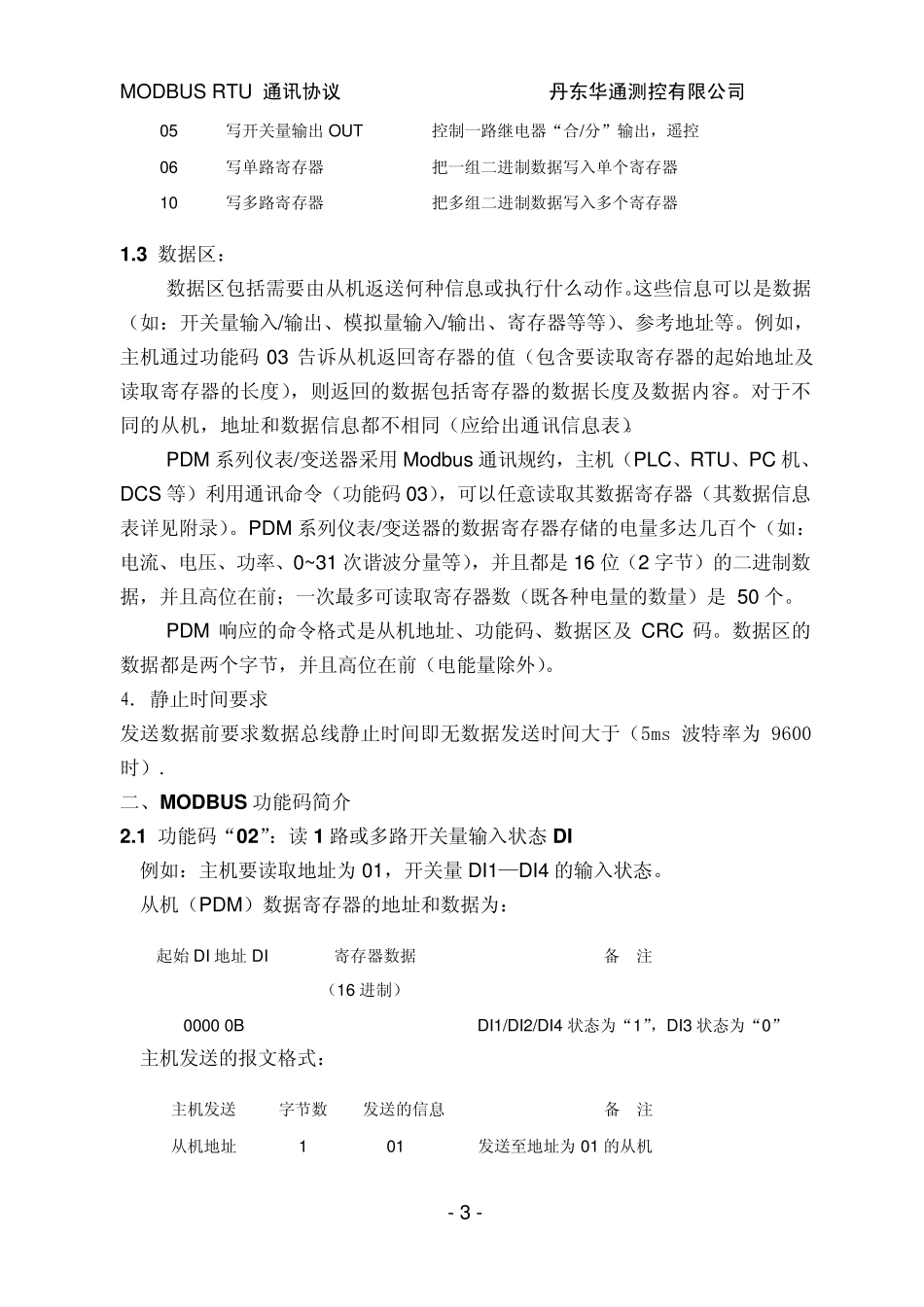

MODBUS RTU 通讯协议 丹东华通测控有限公司 - 1 - MODBUS_RTU通讯规约(本协议采用主从问答方式)PDM系列仪表/变送器: PDM系列仪表/变送器采用全新的设计,革命性地改变了传统电表的概念;具有多功能、高精度、数字式、可编程、结构紧凑、多画面显示的特点,它可以满足电力工业未来对电表的需求。 MODBUS通讯协议: ModBus通讯规约允许PDM系列仪表/变送器与施耐德、西门子、AB、GE等多个国际著名品牌的可编程顺序控制器(PLC)、RTU、SCADA系统、DCS或与第三方具有ModBus兼容的监控系统之间进行信息交换和数据传送。 PDM系列仪表/变送器只要简单地增加一套基于计算机(或工控机)的监控软件(如:组态王、Intouch、FIX、synall等)就可以构成一套电力监控系统。 广泛的系统集成: PDM系列仪表/变送器提供了标准的RS-485/422通讯接口及ModBus通讯协议,这个通讯协议已广泛被国内外电力行业及工控行业作为系统集成的标准。 通讯数据的类型及格式: 信息传输为异步方式,并以字节为单位。在主站和从站之间传递的通讯信息是10位的字格式: 字格式(串行数据) 10位二进制 起始位 1位 数据位 8位 奇偶校验位 无 停止位 1位 MODBUS RTU 通讯协议 丹东华通测控有限公司 - 2 - ● 通讯数据(信息帧)格式 数据格式: 地址码 功能码 数据区 CRC校检 数据长度: 1字节 1字节 N字节 16位CRC码(冗余循环码) ★ 注:1、1个字节由8位二进制数组成(既8 bit)。 2、ModBu s是Modicon公司的注册商标。 3、“从机”在本文件中既为PDM。 一、通讯信息传输过程: 当通讯命令由发送设备(主机)发送至接收设备(从机)时,符合相应地址码的从机接收通讯命令,并根据功能码及相关要求读取信息,如果 CRC 校验无误,则执行相应的任务,然后把执行结果(数据)返送给主机。返回的信息中包括地址码、功能码、执行后的数据以及 CRC 校验码。如果 CRC 校验出错就不返回任何信息。 1 .1 地址码: 地址码是每次通讯信息帧的第一字节(8 位),从 0 到 255 。这个字节表明由用户设置地址的从机将接收由主机发送来的信息。每个从机都必须有唯一的地址码,并且只有符合地址码的从机才能响应回送信息。当从机回送信息时,回送数据均以各自的地址码开始。主机 发送的地址码表明将发送到的从机地址,而从机返回的地址码表明回送的从机地址。相应的地址码表明该信息来自于何处。 1 .2 功能码: 是每次通讯...
